Bengkok Nevada 330780-91-CN

Produk Ovulasan

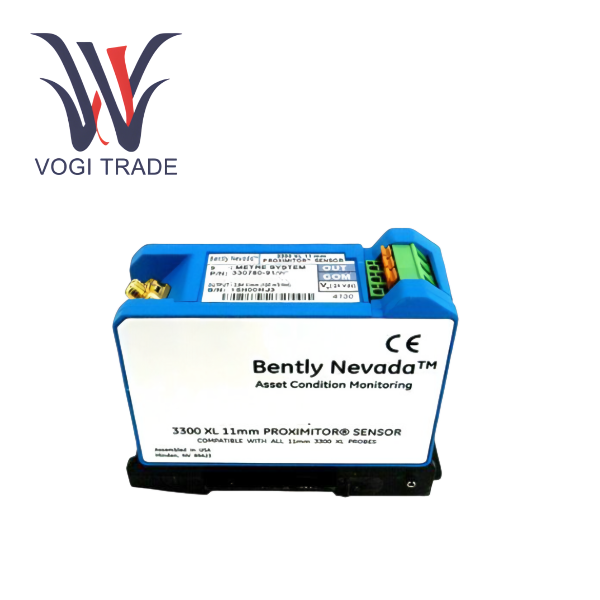

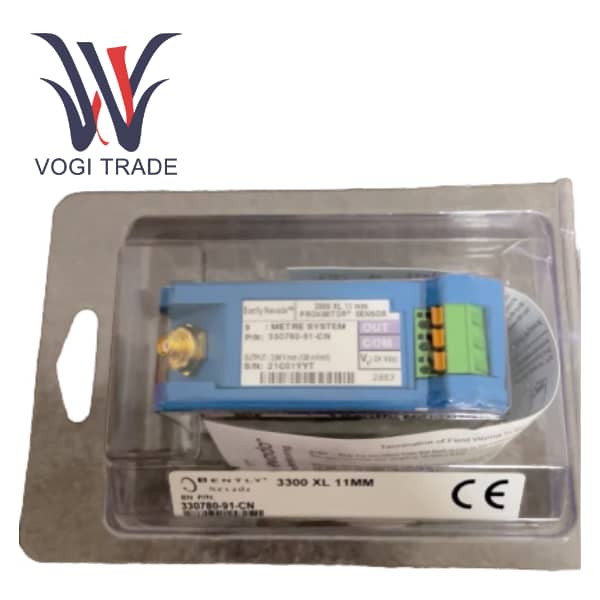

Sensor Jarak Bentley Nevada 330780-91-CN adalah komponen kunci dari Sistem Sensor Jarak 11 mm 3300 XL. Sensor proximitor 11mm dirancang untuk pengukuran getaran dan perpindahan pada mesin berputar, memerlukan rentang pengukuran linier yang luas dan keandalan yang tinggi. Sebagai bagian dari sistem sensor yang lengkap, sensor mengubah gerakan mekanis menjadi sinyal listrik yang sangat akurat sehingga ideal untuk aplikasi industri dengan rentang pengukuran kecil.

Fitur Produk

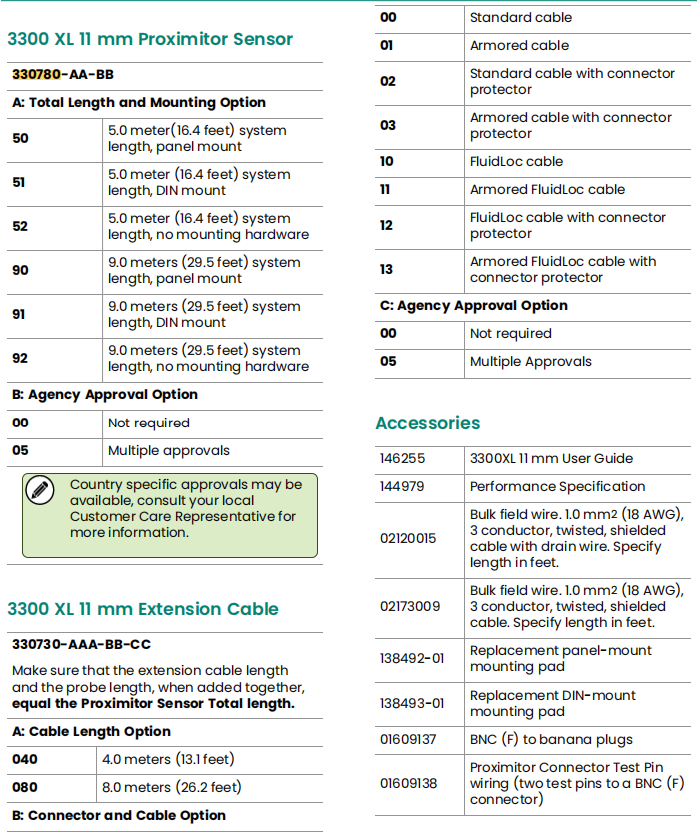

Fitur pertama adalah opsi "-91" pada nomor model menunjukkan sensor jarak mana yang kompatibel dengan DIN-rail. Sistem ini memungkinkan pemasangan kompak di lemari kontrol dengan kepadatan tinggi. Sensor Proximitor 3300XL 11mm juga cocok untuk pemasangan panel tradisional. Kemudian kekebalan yang sangat baik terhadap frekuensi radio dan interferensi elektromagnetik (RFI/EMI) memenuhi persyaratan penandaan CE Eropa. Bently Nevada 330780-91-CN secara efektif memblokir gangguan sinyal radio frekuensi tinggi, memastikan stabilitas sinyal di lapangan. Easy Wiring juga merupakan fitur utama Sensor. Terminal SpringLoc memungkinkan pemasangan kabel lapangan yang cepat dan andal tanpa alat khusus, sehingga secara signifikan mengurangi upaya pemasangan dan pemeliharaan. Nomor model ini menunjukkan total panjang sistem 9,0 m termasuk kabel probe dan kabel ekstensi. 330780-91-CN ideal untuk aplikasi yang berlokasi jauh dari kabinet pemantauan. Dan akhiran "-CN" pada nomor model menunjukkan sertifikasi oleh beberapa lembaga sertifikasi, yang memenuhi persyaratan kepatuhan untuk berbagai aplikasi global, termasuk lokasi berbahaya.

Aplikasi

Sensor jarak ini ideal untuk pengukuran kritis sebagai berikut 4 poin: pengukuran posisi poros, pengukuran ekspansi termal diferensial pada turbin uap, pemantauan posisi batang penghubung atau kehilangan beban pada kompresor bolak-balik, pengukuran fase kritis dan kecepatan terhenti

Kompatibel dan Dapat Dipertukarkan

330780-91-CN dapat digunakan bersama dengan probe 3300 XL 11 mm dan kabel ekstensi 3300 XL 11 mm untuk menciptakan sistem pengukuran yang lengkap.

Sensor 3300XL menggantikan sistem sensor Seri 7200 11 mm dan 14 mm yang ada. Peningkatan dari Seri 7200 memerlukan penggantian semua komponen (probe, kabel ekstensi, dan sensor jarak) dengan komponen 11 mm 3300 XL dan peningkatan sistem pemantauan yang sesuai.

Sensor Proximitor Bently Nevad 11 mm tidak kompatibel dengan sistem Bentley Nevada standar lainnya (misalnya, sistem 5 mm, 8 mm, dan NSv Type 3300 XL).

Degradasi Kinerja

Sistem Bently Nevada menawarkan jangkauan linier lebar mulai dari sekitar 0,5 mm hingga 4,0 mm di depan target. Faktor skala rata-rata adalah 3,94 V/mm. Ini berbeda dari sistem standar 8 mm. Jadi diperlukan konfigurasi sistem yang cermat.

Respon frekuensi sensor tipikal adalah 0 hingga 8 kHz, yang secara akurat menangkap perilaku dinamis dari sebagian besar mesin berputar besar.

Untuk memastikan akurasi pengukuran dan menghindari crosstalk, disarankan diameter poros 152 mm atau lebih besar untuk pengukuran getaran radial. Aplikasi dengan diameter poros lebih kecil mungkin memerlukan jarak probe yang lebih sempit atau lebih lebar.

Panjang kabel medan maksimum dari sensor jarak 330780-91-CN ke monitor adalah 305 m. Jika panjang kabel terlalu panjang, sinyal frekuensi tinggi mungkin melemah.
