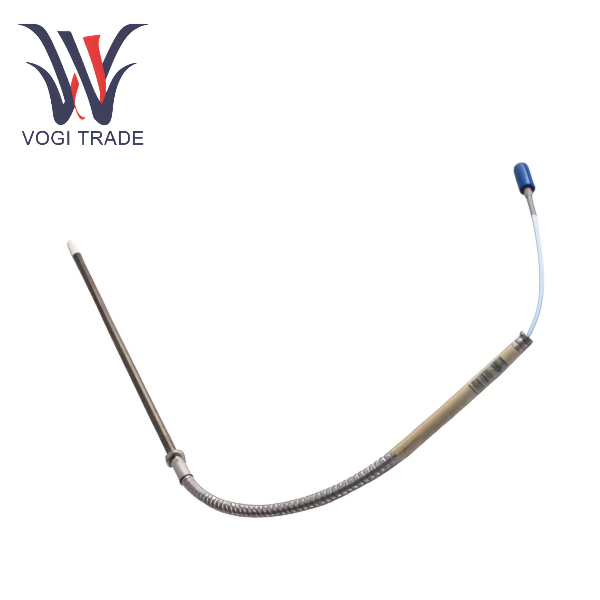

Bently Nevada 330901-00-90-05-02-00

Ikhtisar Produk

Bently Nevada 330901-00-90-05-02-00 adalah komponen inti dari sistem sensor jarak 3300 XL NSv. Proximity Proximity 3300 XL NSv adalah probe arus eddy tanpa lapis baja yang dipasang standar dan dirancang untuk pengukuran getaran dan posisi presisi tinggi pada mesin berputar dengan ruang yang sangat terbatas. Ini sepenuhnya mengintegrasikan probe, kabel ekstensi, dan sensor jarak ke dalam sistem pemantauan yang andal, ideal untuk peralatan kompak yang tidak dapat ditampung oleh sistem sensor standar 5 mm dan 8 mm.

Fitur Produk

Kepala dan wadah probe dirancang untuk pemasangan sederhana di lubang penyeimbang, area pandang samping, atau ruang sempit di belakang peralatan. Ini menjadikannya pilihan yang baik untuk mengukur di tempat yang kecil atau sulit dijangkau.

Proses TipLoc yang dipatenkan memastikan ikatan yang kuat antara ujung probe dan wadahnya.

Desain CableLoc yang dipatenkan menawarkan kekuatan tarik hingga 220 N (50 lbs), membantu mencegah kabel terlepas.

Konektor ClickLoc kuningan berlapis emas memiliki fitur penguncian yang mencegahnya kendor akibat getaran dan memastikan kontak listrik yang baik.

Dibandingkan model sebelumnya, material rumah probe 3300 NSv lebih tahan terhadap bahan kimia. Hal ini membuatnya cocok untuk digunakan di lingkungan kompresor proses yang sulit.

330901-00-90-05-02-00 dapat bekerja dengan andal pada suhu yang sangat dingin atau panas, dari -52°C hingga +177°C. Hal ini memungkinkan penggunaan dalam kondisi industri yang sulit.

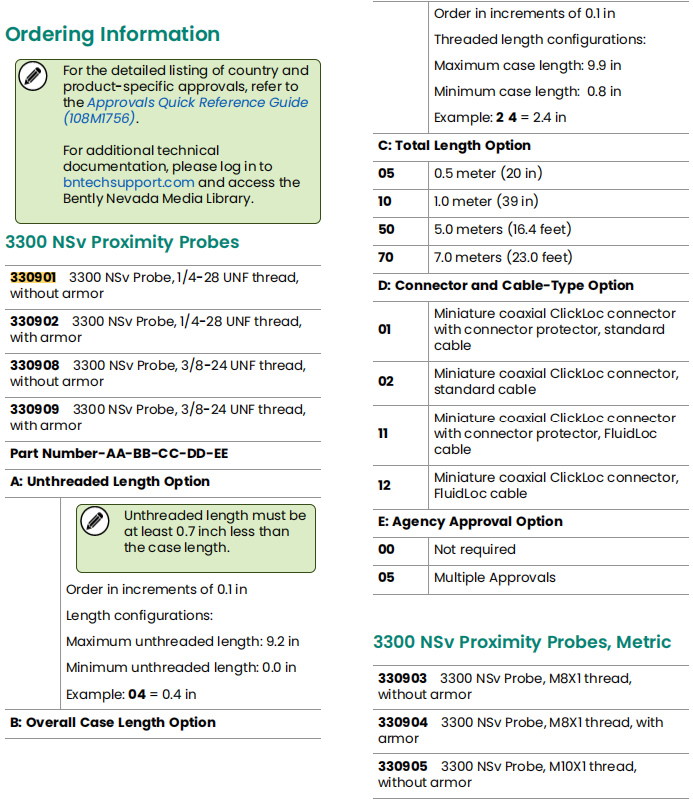

Model ini (330901-00-90-05-02-00) hadir dengan ulir UNF 1/4-28, bodi 9 inci, panjang keseluruhan 0,5 meter, dan dilengkapi kabel standar dan konektor ClickLoc. Tidak diperlukan perakitan tambahan.

Aplikasi

Sistem probe Bently Nevda Proximity banyak digunakan untuk pemantauan kondisi mesin berputar berikut: Kompresor udara sentrifugal, kompresor pendingin, kompresor gas proses, pompa air kecil, motor, dan kipas angin. Juga digunakan dalam Pengukuran Getaran Radial, Pengukuran Posisi Aksial (Dorong), Sinyal Referensi Keyphasor, Deteksi Kecepatan Nol.

Kompatibilitas dan Pertukaran

Probe 330901 secara mekanis dan dapat dipertukarkan dengan probe dan kabel ekstensi dari sistem RAM 3300 Bently Nevada sebelumnya. Saat mengupgrade dari sistem 3300 RAM ke sistem 3300 XL NSv, probe dan kabel ekstensi yang ada dapat terus digunakan.

Saat meningkatkan dari sistem sensor I90 Seri 3000 atau 7000 sebelumnya, probe 330901, kabel ekstensi, dan sensor jarak harus diganti dengan komponen NSv.

Bently Nevada 330901-00-90-05-02-00 digunakan dengan kabel ekstensi 3300 NSv yang ditentukan dan sensor jarak 3300 XL NSv untuk membentuk sistem pengukuran yang lengkap dan berfungsi penuh.

Dampak Kinerja

Untuk pengukuran getaran radial, diameter poros minimum yang disarankan adalah 30 mm. Mengukur diameter poros yang lebih kecil dapat menyebabkan faktor skala rata-rata bervariasi lebih dari 10%.

Untuk pengukuran posisi aksial probe, diameter bidang target harus minimal 8,9 mm, dan direkomendasikan 13 mm atau lebih besar. Di sisi lain, faktor skala akan terpengaruh.

Diameter countersunk minimum yang disarankan adalah 13 mm. Nilai yang lebih kecil dari ini akan mengubah faktor skala sistem pada jarak bebas yang tinggi.

Bently Nevada 330901-00-90-05-02-00 memiliki jangkauan linier 1,5 mm, dimulai sekitar 0,25 mm di depan target. Pengaturan celah yang disarankan adalah 1,0 mm untuk memastikan sinyal keluaran berada dalam rentang linier optimal.
