Bently Nevada 3500/05-01-01-00-00-00

Ikhtisar Produk

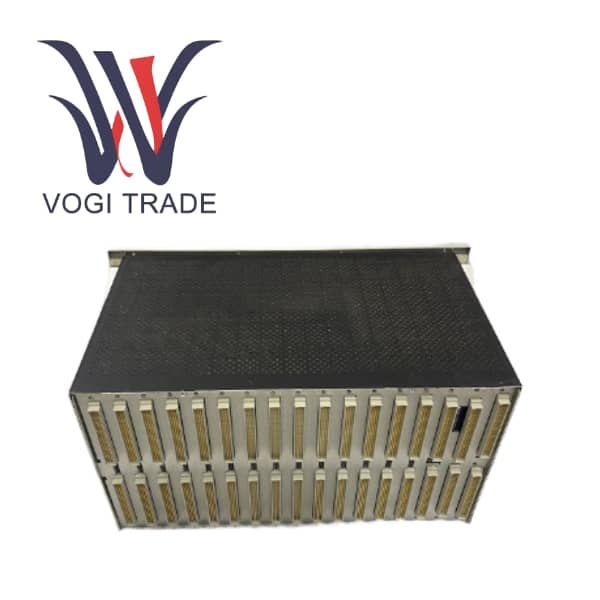

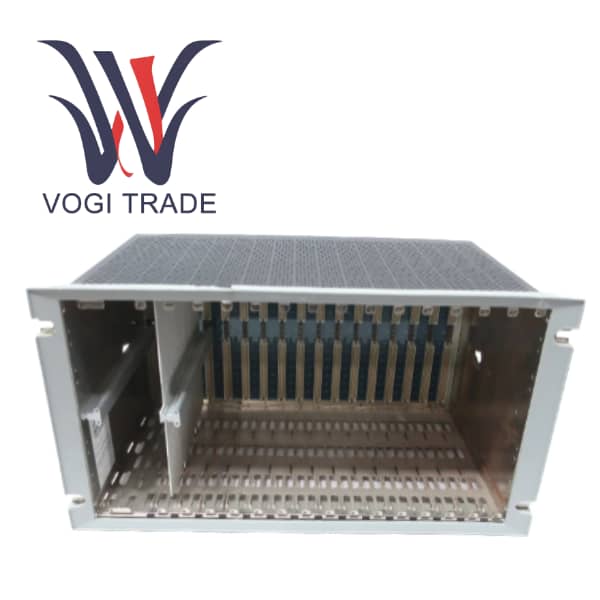

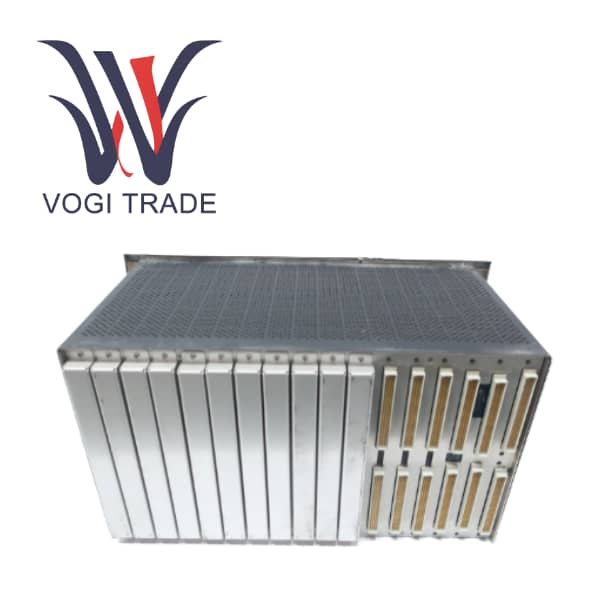

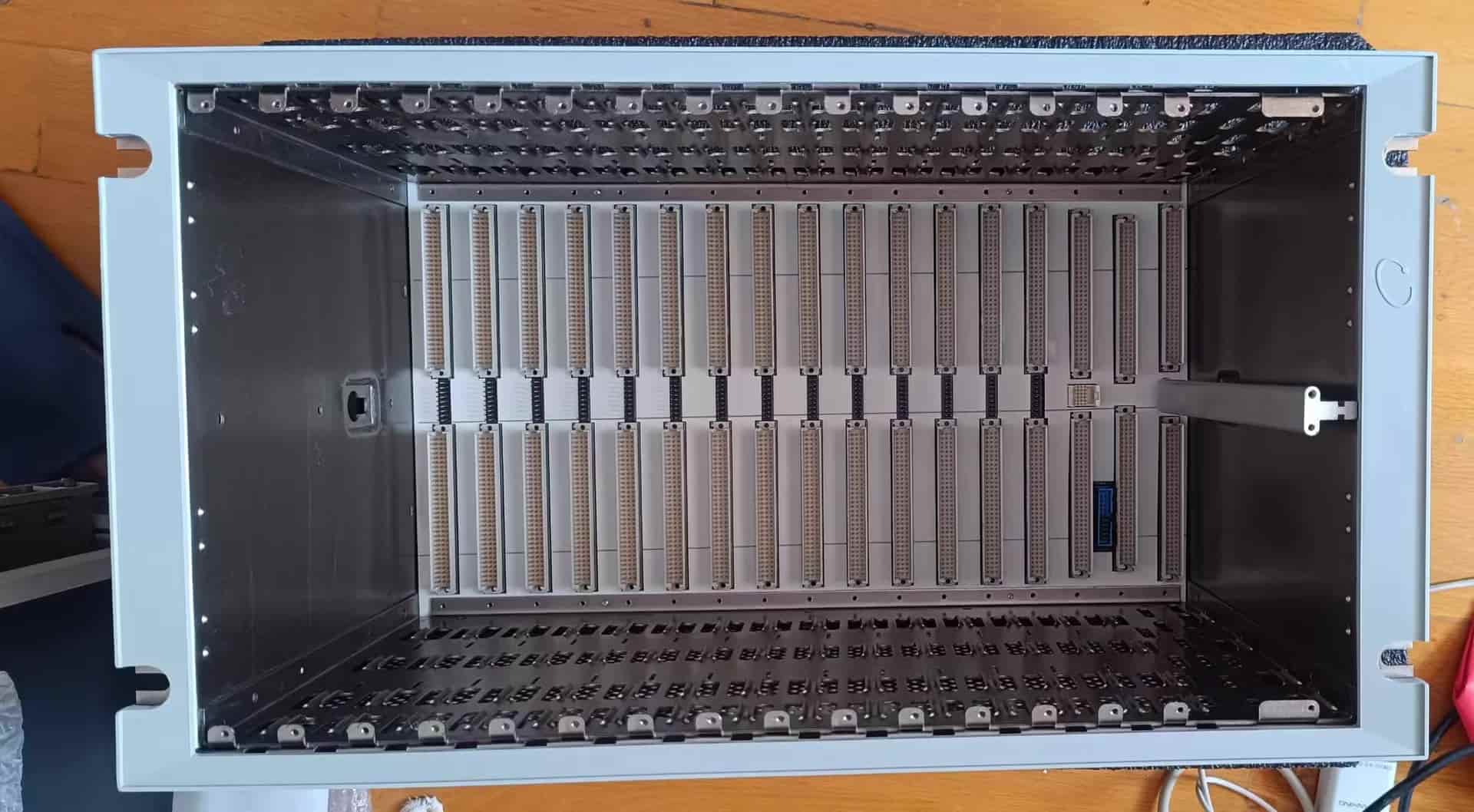

3500/05-01-01-00-00-00 adalah rak standar EIA berukuran 19 inci yang berfungsi sebagai komponen inti untuk pemasangan Modul Monitor dan sistem Catu Daya seri 3500. Ini adalah tulang punggung dan urat nadi dari keseluruhan sistem pemantauan 3500, yang menyediakan lokasi instalasi fisik, bidang belakang, dan saluran distribusi daya untuk semua modul pemantauan.

Nomor pemesanan

3500/05                    Kode seri produk, mewakili rak sistem 3500

01 digit pertama         Ukuran rak, rak ukuran penuh 19 inci dengan 14 slot modul

01 digit kedua     Metode pemasangan, Pemasangan Panel

00 digit ketiga        Opsi sertifikasi, tidak ada sertifikasi area berbahaya tertentu

00 digit keempat      Posisi cadangan, tidak ada fungsi khusus

00 digit kelima         Opsi kepatuhan Eropa, tidak mewakili arahan khusus Eropa. Biasanya digunakan untuk menunjukkan status sertifikasi CE, ini defaultnya

Perbandingan produk serupa

3500/05-01-01-00-00-00 Produk ini vs 3500/05-02-01-00-00-00 Mini-Rack

Perbedaan

Produk ini merupakan sasis ukuran penuh dengan 14 slot, sedangkan yang terakhir adalah sasis mini dengan 7 slot. Sasis mini berukuran lebih kecil dan cocok untuk situasi dengan ruang terbatas, namun kemampuan ekspansinya berkurang setengahnya. Kompatibilitas Saat memasang rak mini ke dalam kabinet standar 19 inci, diperlukan pesanan tambahan panel adaptor 144863-01. Namun, produk ini kompatibel secara langsung.

3500/05-01-01-00-00-00 vs 3500/05-01-02-00-00-00

Perbedaan

Dimensi rak keduanya sama, tetapi cara pemasangannya berbeda. Produk ini dipasang pada panel, sedangkan produk terakhir dipasang pada rak dengan telinga pemasangan rel panduan EIA.

3500/05 vs 3500/06  Perumahan Tahan Cuaca

Perbedaan

3500/05 adalah rak standar untuk penggunaan di dalam ruangan, sedangkan 3500/06 adalah rak tahan hujan untuk penggunaan di luar ruangan. Opsi pemasangan partisi 3500/06 tidak kompatibel dengan 3500/05.

Masalah yang ditemui saat penggunaan

Konflik slot

Jika pengguna berencana memasang Penghalang Internal, modul grounding tambahan 3500/04-01 harus dipesan. Ini akan menempati slot modul yang berharga dan mudah diabaikan selama tahap desain.

Gangguan luar angkasa

Dalam mode pemasangan panel, ruang kabel yang cukup perlu disediakan di belakang rak. Jika pelat belakang kabinet kontrol terlalu dekat dengan dinding, kabel tidak dapat disambungkan.

Kompatibilitas versi

Meskipun rak itu sendiri adalah perangkat keras, jumper bidang belakang di dalamnya perlu diatur sesuai dengan versi perangkat lunak. Rak mini memerlukan perangkat lunak versi 2.70 atau lebih tinggi, dan rak ukuran penuh juga perlu memperhatikan kompatibilitas firmware saat menghubungkan modul baru tertentu.

Masalah pembuangan panas

Saat memasang 14 modul yang terisi penuh di rak ukuran penuh, panas yang dihasilkan relatif besar. Jika dipasang di lingkungan pemasangan partisi tertutup tanpa ventilasi paksa, hal ini dapat menyebabkan modul menjadi terlalu panas dan memicu alarm.
