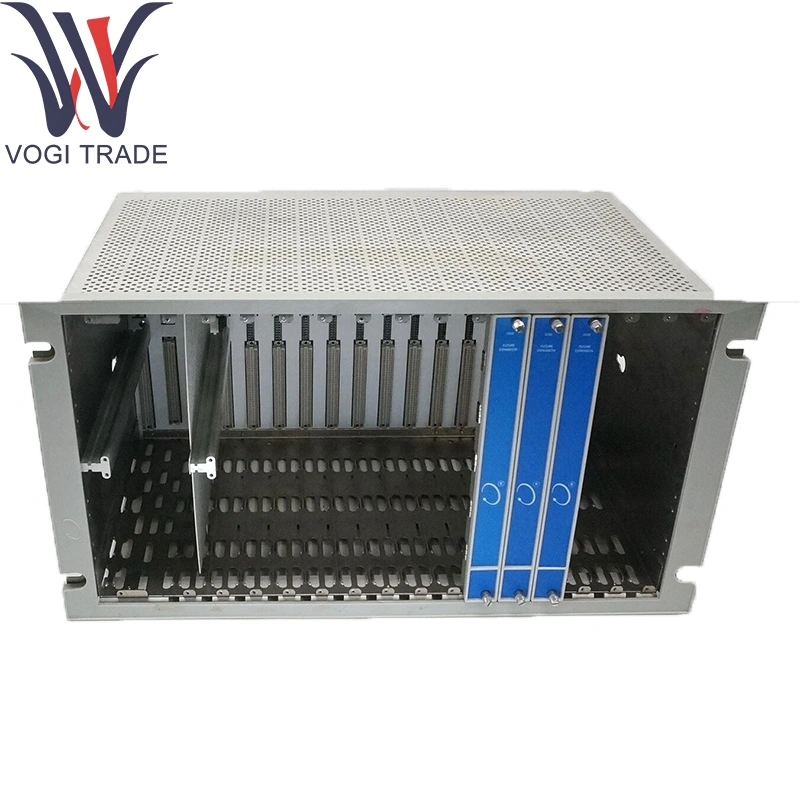

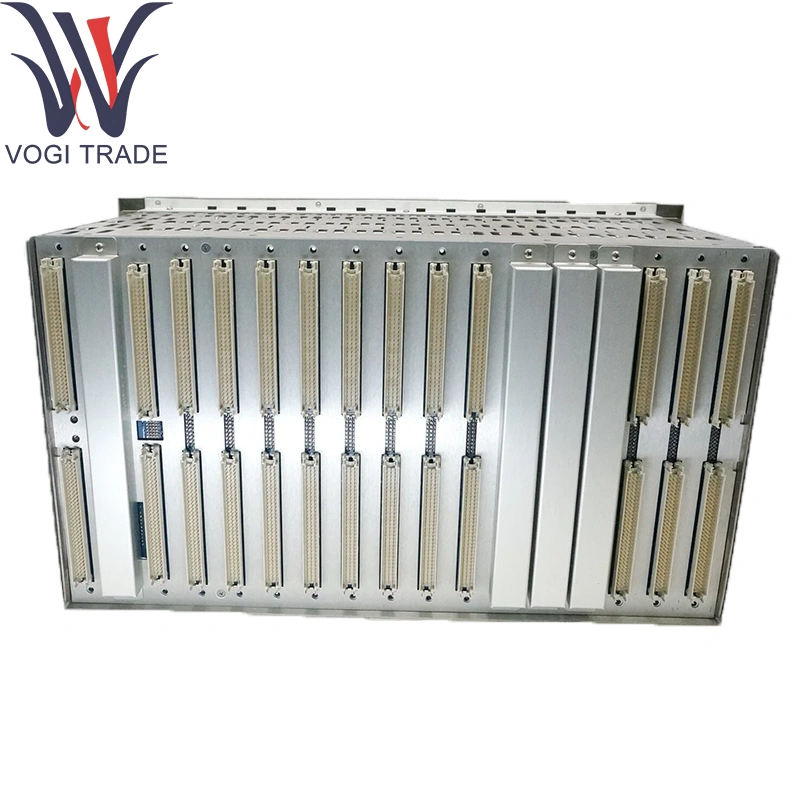

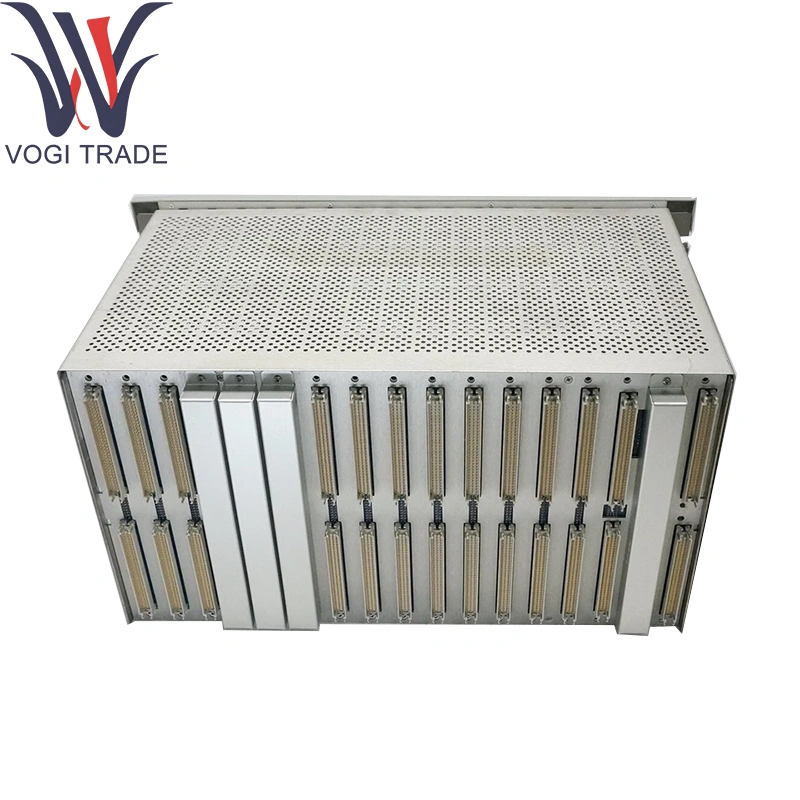

Merek: Benty NevadaDeskripsi: 3500/05-01-02-00-00-01Kondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 12Istilah pembayaran: T/T.Port Pengiriman: ShenzhenBENTY NEVADA 3500/05-01-02-00-00-01 Rak menyediakan infrastruktur mekanik, listrik, dan backplane untuk pemasangan hingga delapan 3500 seri I/O dan modul prosesor
Pembuatan |
Benty Nevada |
Nomor Model |
3500/05-01-02-00-00-01 |
Nomor pemesanan |
3500/05-01-02-00-00-01 |
Katalog |
3500 |
Keterangan |
Rak sistem |
Negara asal |
Amerika Serikat |
Kode HS |
7326909000 |
Dimensi |
48*26*34 (cm) |
Berat |
9.5kg |
Informasi pemesanan
Deskripsi produk
3500/05-AA-BB-CC-DD-EE
A: Ukuran rak
01
Rak 19 inci (14 slot modul)
02
Mini-Rack 12-inci (7 slot modul)
B: Opsi pemasangan
01
Opsi pemasangan panel, rak ukuran penuh
02
Opsi pemasangan rak, rak ukuran penuh (dudukan ke rak EIA 19 inci)
03
Opsi pemasangan bulkhead (tidak tersedia dalam rack mini)
04
Opsi pemasangan panel, mini-rack
05
Opsi pemasangan rak, mini-rack
C: Opsi Persetujuan Agensi
00
Tidak ada
01
CSA/NRTL/C (Kelas 1, Divisi 2)
02
ATEX/IECEX/CSA (Kelas 1, Zona 2)
D: Dicadangkan
00
Tidak ada
E: Opsi Kepatuhan Eropa
01
Ce
Parameter teknis
Slot: 8 Posisi Modul di Benty Nevada 3500/05-01-02-00-00-01, masing-masing dengan konektor backplane 50-pin ganda
Backplane: 3500 jalur bus digital ganda yang menyediakan transfer data sinkron 10MHz
Entri Daya:
Tegangan Input: 24VDC (18–32V DC)
Kapasitas saat ini: 10a per bus; Total Rack Draw ≤8W (tidak ada modul terpasang) untuk Bently Nevada 3500/05-01-02-00-00-01
Opsi penghalang: dapat dikonfigurasi untuk hambatan standar atau intrinsik (3500/65 atau 135489-02/03 kartu dipasang)
Pendinginan: Slot ventasi konveksi dari Benty Nevada 3500/05-01-02-00-00-01; Modul kipas opsional (3500/05-FANX) dengan filter debu
Grounding & Shielding: sasis satu titik lug Bumi; Gasket EMI Terpadu pada Panduan Modul
Pemasangan: Flensa depan dengan sekrup jempol untuk 19 rack; Kurung dukungan belakang untuk stabilitas
Fungsi produk
Distribusi Daya: Mengirimkan 24V DC yang diatur ke semua modul melalui Backplane Backplane Bathery Nevada 3500/05-01-02-00-00-01, dengan perlindungan polaritas.
Data Bus: Menyediakan saluran komunikasi digital berkecepatan tinggi untuk stamping waktu acara yang disinkronkan.
Integrasi penghalang: Mengakomodasi modul penghalang internal untuk memenuhi persyaratan keselamatan intrinsik.
Dukungan Mekanis: Dengan aman memegang modul untuk kawin konektor yang andal dalam Benty Nevada 3500/05-01-02-00-00-01.
Area aplikasi
Perlindungan Rotating-Machinery: Hosting modul kedekatan/getaran di Benty Nevada 3500/05-01-02-00-00-01 untuk logika perjalanan waktu nyata.
Pemantauan Kondisi: Mengintegrasikan I/O Multi-Channel untuk Diagnostik.
Instalasi area berbahaya: Dikonfigurasi dengan hambatan internal untuk kepatuhan zona2/div2.
Stand uji modular: Kemampuan swap-out modul cepat menggunakan Benty Nevada 3500/05-01-02-00-00-01.
