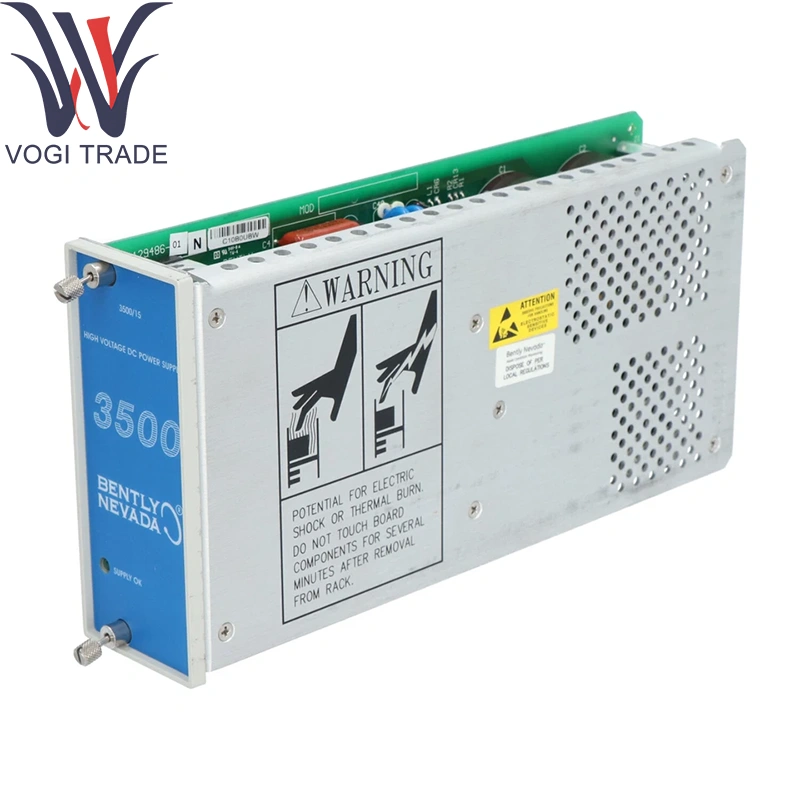

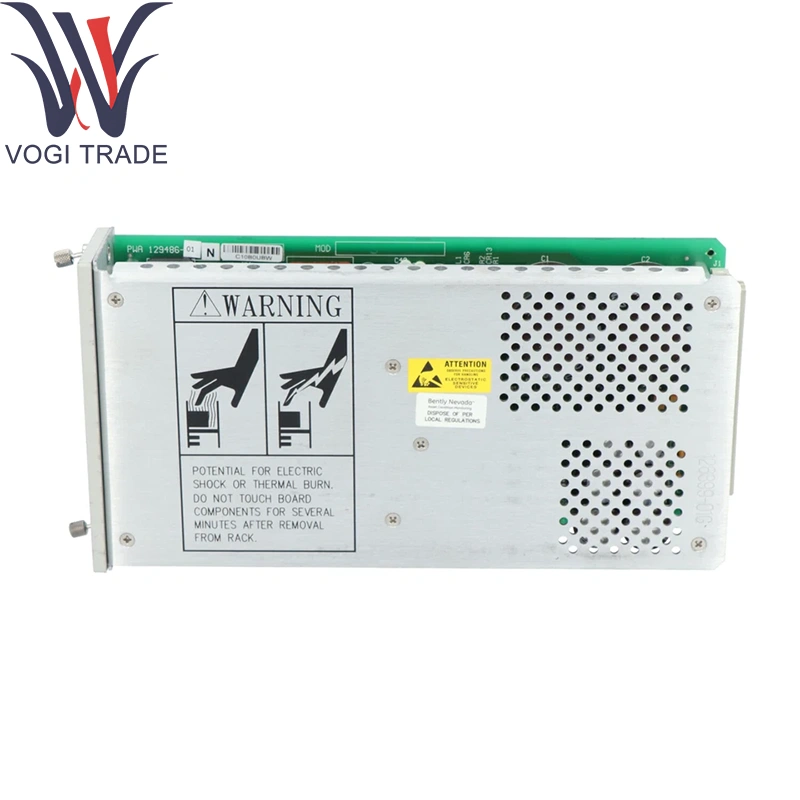

Merek: Benty NevadaDeskripsi: 3500/15-04-04-00Kondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 12Istilah pembayaran: T/T.Port Pengiriman: ShenzhenBenty Nevada 3500/15-04-04-00 menyediakan pengkondisian daya DC terpusat dan distribusi untuk sistem rak seri BentleNevada 3500.
Pembuatan |
Benty Nevada |
Nomor Model |
3500/15-04-04-00 |
Nomor pemesanan |
3500/15-04-04-00 |
Katalog |
3500/15 |
Keterangan |
DC tegangan rendah |
Negara asal |
Amerika Serikat |
Kode HS |
7326909000 |
Dimensi |
12*5.8*25 (cm) |
Berat |
1.4 kg |
Informasi pemesanan
3500/15-AXX-BXX-CXX
A: Jenis catu daya (slot atas)
01 AC Tegangan Rendah (85 hingga 132 VAC RMS)
02 Tegangan Tinggi AC (175 hingga 264 VAC RMS)
03 Tegangan Tinggi DC (88 hingga 140 VDC)
04 DC Tegangan Rendah (20 hingga 30 VDC)
B: Jenis catu daya (slot bawah)
00 Tidak ada pasokan (gunakan saat hanya satu pasokan yang diperlukan)
01 AC Tegangan Rendah (85 hingga 132 VAC RMS)
02 Tegangan Tinggi AC (175 hingga 264 VAC RMS)
03 Tegangan Tinggi DC (88 hingga 140 VDC)
04 DC Tegangan Rendah (20 hingga 30 VDC)
C: Opsi Persetujuan Agensi
00 tidak ada
01 CSA/NRTL/C.
02 ATEX/CSA (Kelas 1, Zona 2)
Catatan: Opsi persetujuan agensi C 02 hanya tersedia jika opsi tipe catu daya (slot atas) adalah opsi 01 atau 02 dan jika jenis catu daya (slot bawah) adalah B 00, B 01, atau B 02.
Parameter teknis
Input: 18–32VDC (nominal 24VDC) melalui Backplane untuk Benty Nevada 3500/15-04-04-00
Output:
24VDC @ hingga 6a total (menyatu per slot)
12VDC @ hingga 2A Auxiliary di Benty Nevada 3500/15-04-04-00
Regulasi: ± 5% lebih dari input penuh dan rentang beban
Ripple & Noise: <50mvp-p di kedua rel
Perlindungan:
Polyfuse (reset otomatis) per rel output
Perlindungan input-polaritas terbalik
Shutdown over-temperature dengan pemulihan otomatis dalam Benty Nevada 3500/15-04-04-00
Isolasi:
Input-to-Output: 2KVDC
Antara output: 500VDC
Indikator: LED panel depan untuk "24V OK," "12V OK," dan "Fault"
Fungsi produk
Pengkondisian DC: Membersihkan dan mengatur RACK-Bus DC mentah ke rel stabil 24V dan 12V melalui Benty Nevada 3500/15-04-04-00.
Distribusi Daya: Rute menyatu DC ke setiap slot modul melalui Backplane.
Pemantauan Kesehatan: Terus mengawasi tegangan kereta api dan melaporkan kesalahan melalui antarmuka sistem.
Area aplikasi
Rak-Rak-Safety Intrinsik: Menggerakkan Kartu Penghalang Onboard Menggunakan Benty Nevada 3500/15-04-04-00 di lingkungan zona2/Div2.
Rakitan pemantauan standar: memasok modul kedekatan/getaran di panel kontrol.
Sistem Retrofit dan OEM: Konsolidasi sumber DC menjadi solusi yang dipasang di rak.
Bangku Tes & Kalibrasi: Menyediakan kedua rel tegangan dengan Benty Nevada 3500/15-04-04-00 untuk verifikasi bangku.
