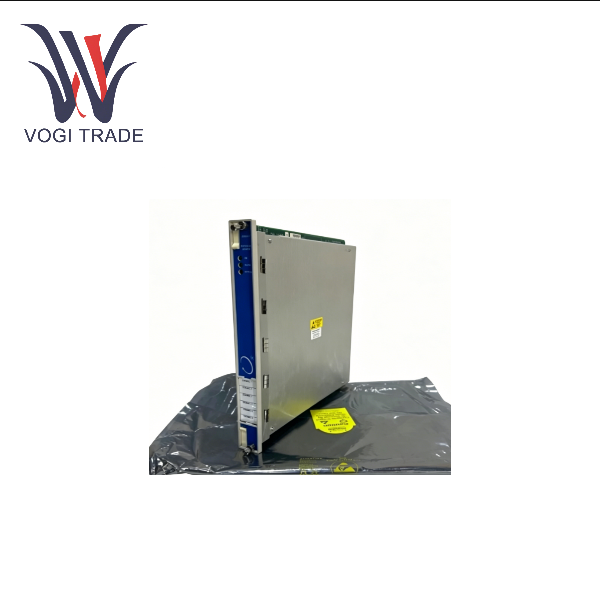

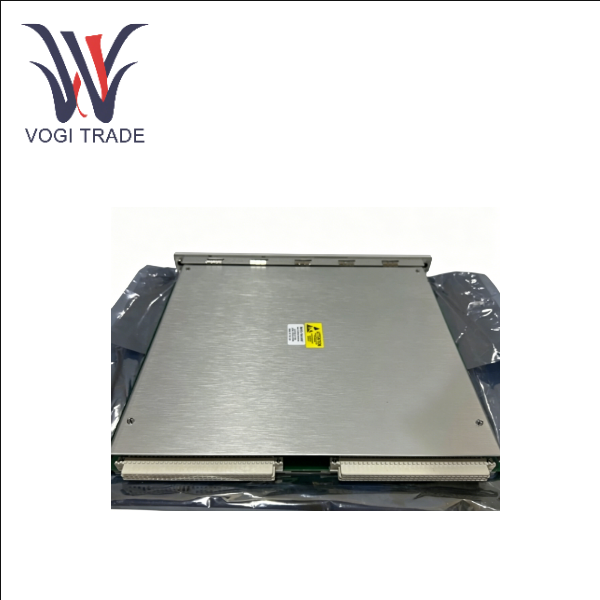

Bently Nevada 3500/61 163179-02

Ikhtisar Produk

Modul 3500/60 & 61 menyediakan enam saluran pemantauan suhu dan menerima input suhu Detektor Suhu Resistansi (RTD) dan Termokopel (TC).  Modul mengkondisikan input ini dan membandingkannya dengan setpoint alarm yang dapat diprogram pengguna.

3500/60 dan 3500/61 menyediakan fungsionalitas yang sama kecuali 3500/61 menyediakan output perekam untuk masing-masing enam salurannya sedangkan 3500/60 tidak.

Tindakan pencegahan untuk digunakan

Atur kabel dan grounding secara ketat

Pengardean ujung tunggal, Untuk mencegah gangguan sinyal dan gangguan loop pentanahan, lapisan pelindung kabel sensor harus dibumikan dengan ujung tunggal, dan resistansi pentanahan biasanya harus kurang dari 1Ω. Jauhi kabel listrik: Jalur sinyal suhu harus menghindari kabel listrik berkekuatan tinggi. Disarankan untuk menjaga jarak lebih dari 50cm atau memasang tabung logam untuk pelindung.

Perhatikan isolasi listrik dan perbedaan versi

Modul 3500/61 memiliki dua versi: non-terisolasi dan terisolasi (TC terisolasi). Jika versi non-terisolasi digunakan, semua sisi input/output harus berbagi titik referensi ground yang sama untuk menghindari operasi yang salah yang disebabkan oleh perbedaan potensial ground. Jika versi terisolasi digunakan, biasanya dapat menyediakan isolasi antar saluran hingga 250Vdc, yang dapat melindungi sistem dengan lebih baik dari gangguan listrik eksternal yang kuat. Sebelum memasang kabel, pastikan untuk mengonfirmasi versi spesifik modul.

Persyaratan konfigurasi redundansi tinggi

Jika sistem Anda mengadopsi konfigurasi redundansi tiga modul (TMR) untuk meningkatkan keselamatan, monitor suhu 3500/61 harus dipasang dalam kelompok tiga yang berdekatan di rak. Sistem akan memastikan keakuratan pengukuran dan menghindari satu titik kegagalan melalui logika pemungutan suara tertentu.

Kemampuan beradaptasi terhadap lingkungan pengoperasian dan pemeliharaan

Modul 3500/60&61 biasanya dirancang untuk lingkungan industri yang keras, dengan kisaran suhu pengoperasian biasanya antara -30°C dan +65°C. Namun, tetap perlu memastikan bahwa lingkungan instalasi memenuhi persyaratan tingkat perlindungannya. Fungsi hot-swapping: Sistem 3500 biasanya mendukung hot-swapping modul, yang berarti modul yang rusak dapat diganti bahkan ketika sistem tidak dihidupkan, sehingga mengurangi waktu henti untuk pemeliharaan secara signifikan. Namun, sebelum melakukan pengoperasian pengkabelan atau pemasangan dan pencabutan, tetap disarankan untuk mengikuti prosedur pengoperasian keselamatan di lokasi dengan ketat.

Jika Anda mengalami fluktuasi sinyal atau lampu status modul yang tidak normal selama proses debug di tempat, disarankan agar Anda memeriksa terlebih dahulu kondisi pengardean lapisan pelindung kabel dan apakah parameter konfigurasi dalam perangkat lunak konsisten.

Aplikasi

Dalam industri pembangkit listrik, di antara berbagai jenis pembangkit listrik, 3500/61 merupakan komponen kunci yang menjamin pengoperasian peralatan inti yang aman.

Ini banyak digunakan di pembangkit listrik tenaga batu bara, gas, dan nuklir

Untuk pemantauan suhu bagian-bagian penting seperti bantalan dan belitan genset turbin uap secara real-time.

Pembangkit listrik tenaga air, memantau suhu operasi unit pembangkit listrik tenaga air yang besar.

Pemantauan peralatan listrik, untuk memantau secara tepat suhu peralatan listrik penting seperti genset, trafo, dan kabel untuk mencegah kerusakan peralatan atau kecelakaan keselamatan akibat panas berlebih.

Industri Minyak, Gas, dan Kimia

Ini adalah salah satu area aplikasi terpenting untuk 3500/61, yang digunakan untuk mencegah kegagalan mekanis dan penghentian tidak terencana yang disebabkan oleh suhu berlebihan:

Perlindungan unit besar, untuk pemantauan ketat suhu pengoperasian kompresor sentrifugal, kompresor bolak-balik, set pompa, dan turbin gas.

Saluran pipa dan fasilitas produksi, untuk memantau suhu berbagai pompa, kompresor, dan jaringan pipa di fasilitas produksi minyak dan gas untuk menjamin keamanan dan efisiensi proses produksi.

Proses produksi bahan kimia, untuk memantau suhu berbagai bejana reaksi, tangki penyimpanan, dan peralatan proses dalam reaksi kimia kompleks dan proses produksi untuk menjaga keamanan produksi. Modul Marine & Ocean Engineering 3500/61 dirancang untuk mematuhi berbagai standar maritim internasional, seperti Klasifikasi Kapal dan Unit Kelautan (CSU) DNV GL dan Spesifikasi Kapal Baja ABS, sehingga ideal untuk digunakan di lingkungan laut yang keras:

Marine Propulsion Systems, memantau suhu mesin kapal, motor penggerak, dan gearbox.

Peralatan platform lepas pantai

Digunakan untuk pemantauan suhu dan perlindungan peralatan berputar utama di platform pengeboran lepas pantai dan fasilitas produksi.
