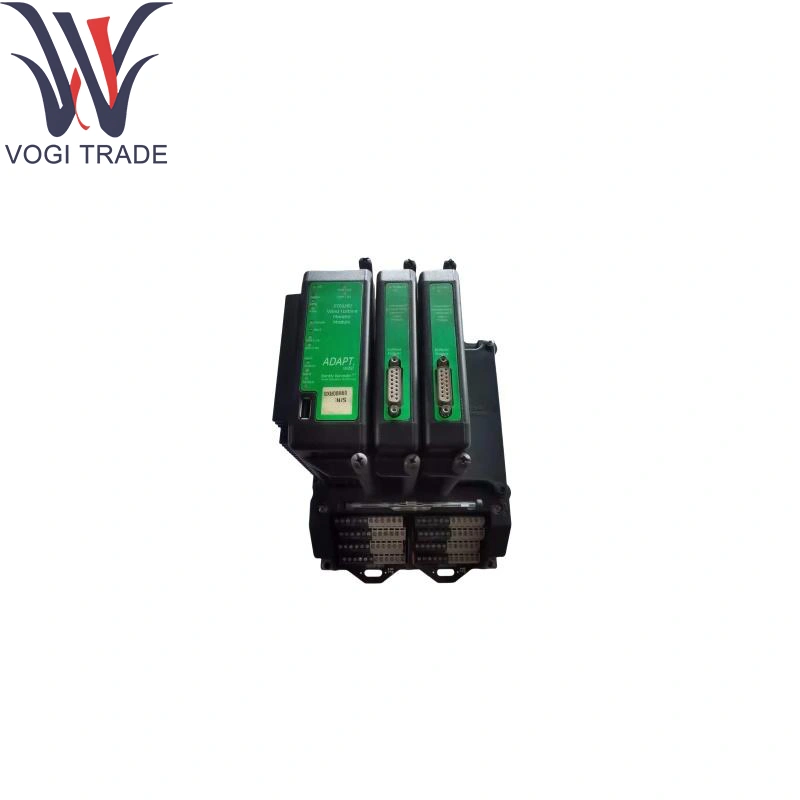

Merek: Benty NevadaDeskripsi: 3701/60 175794-01Kondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventory Qty: 10Istilah pembayaran: T/T.Port Pengiriman: ShenzhenBenty Nevada 3701/60 175794-01 Dirancang untuk pemantauan getaran on-line yang berkelanjutan dari turbomachinery (turbin, kompresor, generator).
Pembuatan |
Benty Nevada |
Nomor Model |
3701/60 |
Nomor pemesanan |
175794-01 |
Katalog |
3701 |
Keterangan |
Monitor Turbin Angin |
Negara asal |
Amerika Serikat |
Kode HS |
85389091 |
Dimensi |
24*2.4*9.91 (cm) |
Berat |
0,44 kg |
Informasi pemesanan
Katalog No.: 3701/60-00-00-00 (Standar; Tidak Ada Opsi)
Kode opsi yang dipasang di pabrik:
“-01”: lapisan konformal untuk lingkungan yang keras
“-02”: Kisaran suhu diperpanjang (-40 ° C hingga +85 ° C)
Suku Cadang: Kit Konektor Penggantian (175795-01); Kit Overlay Panel Depan (175796-01)
Parameter teknis
Saluran: Dua input kedekatan-transduser (probe eddy-current aktif) dari Bently Nevada 3701/60 175794-01
Rentang Pengukuran:
Kedekatan: ± 50 V DC probe-amplitudo (rentang yang dapat dipilih)
Kecepatan: 0-100 mm/s RMS (melalui sensor eksternal opsional) untuk Benty Nevada 3701/60 175794-01
Resolusi: 0,1 μm pada kedekatan; 0,1 μm/s pada kecepatan
Respons frekuensi: 0,5 Hz hingga 10 kHz (-3 dB)
Penyaringan:
1 ×, 2 ×, dan filter bandpass alarm broadband (pilihan lapangan)
Pengaturan high-pass (0,5-100 Hz) dan low-pass (1-10 kHz) yang dapat disesuaikan
Setpoint Alarm: Dua alarm independen per saluran (0-100% skala penuh), diprogram pengguna melalui pengontrol rak
Isolasi: 1 kV isolasi galvanik dari tanah sasis
Catu Daya: Nominal 24 V DC (18-32 V DC), 2 W MAX untuk Benty Nevada 3701/60 175794-01
Temp Operasi: 0 ° C hingga +70 ° C (Standar); -40 ° C hingga +85 ° C (opsi)
Kelembaban: Hingga 95 % RH, non-kondensasi
Fungsi produk
Penginderaan kedekatan: Mengubah sinyal probe eddy-current menjadi data posisi poros dan clearance menggunakan Benty Nevada 3701/60 175794-01.
Deteksi getaran: Menghitung kecepatan getaran keseluruhan dan memberikan amplitudo pita sempit (1 ×, 2 ×) untuk keseimbangan dan analisis kesalahan melalui Benty Nevada 3701/60 175794-01.
Output Alarm/Trip: Melaporkan kondisi alarm ke I/O Digital Rack atau pengontrol host untuk respons kesalahan (peringatan, shutdown).
Diagnostik: Onboard Self-test dengan deteksi probe-plug dan penandaan-fault sensor di Benty Nevada 3701/60 175794-01, dikomunikasikan kepada pengontrol rak.
Modul pendukung inti
3701/00 Rack Chassis: Rumah hingga 16 modul termasuk Benty Nevada 3701/60 175794-01, menyediakan daya data 24 V DC dan bus data backplane.
3701/90 Modul CPU: Modul Antarmuka ke Sistem Host; Mengkonfigurasi setpoint, mengumpulkan data, berkomunikasi melalui Modbus/Profibus.
Modul relai 3701/50: Menyediakan output relai C Formulir untuk sinyal alarm/perjalanan.
3701/70 Modul Output Analog: Mengonversi getaran dan pengukuran kedekatan menjadi 4-20 mA loop untuk pengontrol eksternal.
