Bengkok Nevada 70M303-10-01-01-01

Merek: Bently Nevada
Deskripsi: Pemantauan Kondisi Nirkabel Ranger Pro
Kondisi: Baru
Sertifikat: SURAT GARANSI LAPORAN UJI COO
Garansi: 1 tahun
Jumlah Persediaan: 10
Jangka Waktu Pembayaran: T/T
Pelabuhan Pengiriman: Shenzhen

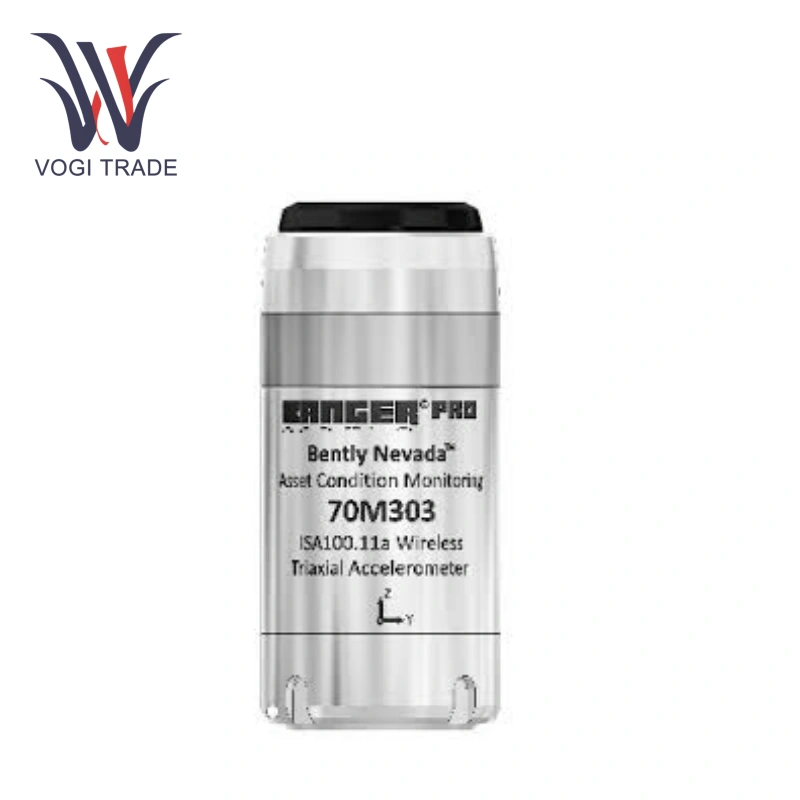

Bently Nevada 70M303-10-01-01-01 Ranger Pro adalah perangkat pemantauan kondisi nirkabel yang dirancang untuk mengoptimalkan keandalan mesin dengan tingkat kekritisan rendah dan menengah di pasar minyak dan gas, pembangkit listrik, dan industri.

mengirimkan permintaan

Deskripsi Produk

Pembuatan	Nevada yang bengkok
Nomor Model	70M303-10-01-01-01
Nomor Pemesanan	70M303-10-01-01-01
Katalog	-
Negara Asal	Amerika
KODE HS	8414909090
Dimensi	12123CM
Dimensi Pengepakan	17155CM
Berat	0,8kg

Ikhtisar Produk

Model: 70M303-10-01-01-01

Parameter yang Dipantau: Getaran triaksial (kecepatan 5-1kHz, akselerasi 5-10kHz), suhu permukaan

Protokol Jaringan: Protokol jaringan nirkabel ISA100.11a, mendukung IEEE 802.15.4, beroperasi pada pita frekuensi publik ISM 2,45GHz, dan menggunakan topologi mesh dan bintang

Jarak Transmisi: Hingga 200 meter dalam garis lurus, 75-100 meter di lingkungan industri pada umumnya

Peringkat Perlindungan: IP67, tahan debu dan tahan air

Peringkat Tahan Ledakan: ATEX/IECEx Zone 0 (ia I/IIC T4), Kelas 1 Div 1, cocok untuk area berbahaya

Jenis Baterai: Baterai litium-tionil klorida 3,6V yang dapat diganti, dengan masa pakai baterai hingga 5 tahun (tergantung pada jenis dan frekuensi pengumpulan data)

Suhu Pengoperasian: -40°C hingga +85°C

Keluaran Data: Mendukung keluaran Modbus dan dapat dihubungkan ke DCS atau sejarawan pabrik, dan juga dapat berinteraksi dengan sistem Sistem 1 Evo

Fitur

Pemantauan Komprehensif dan Akurat: Bently Nevada 70M303-10-01-01-01 getaran triaksial terintegrasi dan pemantauan suhu, bersama dengan pustaka bantalan gelinding bawaan, memberikan analisis getaran bantalan gelinding yang sangat baik dan memantau status pengoperasian peralatan secara akurat.

Kompatibilitas Sistem yang Kuat: Data Bently Nevada 70M303-10-01-01-01 dapat dihasilkan melalui komunikasi Modbus dan output OPC, berintegrasi secara mulus dengan sistem System 1 Evo untuk manajemen platform terpadu dan analisis status peralatan.

Aman dan Andal: Bently Nevada 70M303-10-01-01-01 dengan enkripsi AES 128-bit memastikan transmisi data yang aman, sementara perlindungan tingkat tinggi dan desain tahan ledakan memenuhi persyaratan untuk digunakan di area berbahaya.

Aplikasi

Bently Nevada 70M303-10-01-01-01 digunakan untuk pemantauan getaran kipas menara pendingin di pembangkit listrik, sistem ini memantau kecepatan getaran kipas secara real time, memungkinkan deteksi keausan dan kelonggaran bilah kipas secara tepat waktu, serta potensi kegagalan motor dan peredam.

Bently Nevada 70M303-10-01-01-01 dipasang pada kipas penukar panas berpendingin udara di pabrik petrokimia, secara efektif memantau status pengoperasian kipas.

Kompatibilitas dan Integrasi

Dukungan Perangkat Lunak:

Perangkat Lunak Sistem 1: Memerlukan versi 20.2 atau lebih tinggi, dengan output data Generic Client Interface (GCI). Setiap sensor memerlukan lisensi perangkat Sistem 1 terpisah (Nomor Komponen 3071/13).

Alat Pihak Ketiga: Mendukung keluaran data Modbus untuk data terintegrasi, memfasilitasi integrasi ke dalam sistem SCADA atau PLC.

Kompatibilitas Gerbang:

Gerbang ISA100: Seperti Bently Nevada 70M320 (mendukung hingga 50 sensor), Yokogawa YFGW410 (hingga 160 sensor), atau Honeywell WDM (hingga 320 sensor).

Topologi Jaringan: Mendukung jaringan bintang atau mesh, dengan kedalaman maksimum tiga hop, memastikan transmisi data yang andal.

Ikhtisar Produk

Spesifikasi Teknis

Tipe Probe: Sensor Perpindahan Arus Eddy

Diameter Nominal: 19 mm (Diameter Badan Probe)

Panjang Kabel: 190501-19-00-CN (Sekitar 19 meter)

Rentang Pengukuran: ±2 mm

Linearitas: ≤±0,25% Skala Penuh

Resolusi: ≤0,01% Skala Penuh

Respon Frekuensi: 0 Hz – 10 kHz (Cutoff -3dB)

Suhu Pengoperasian: Pemeriksaan: -50°C hingga +150°C; Kabel Ekstensi: -40°C hingga +120°C (Jangka Pendek +150°C)

Penyelidikan: IP67; Entri Kabel: Konektor Tersegel M20 x 1,5 (IP65)

Respon Lateral: <5% sensitivitas aksial.

Linearitas Amplitudo: ±2% hingga puncak 63,5 mm/s.

Frekuensi Resonansi Terpasang: Minimum 9 kHz (pemasangan tiang).

Sensitivitas Suhu: -8% hingga +5%.

Fitur Produk：

Pengukuran non-kontak dan presisi tinggi: Bently Nevada 190501-19-00-CN berdasarkan prinsip arus eddy, menghilangkan keausan mekanis dan memberikan stabilitas jangka panjang yang sangat baik.

Respon frekuensi yang luas: Rentang frekuensi Bently Nevada 190501-19-00-CN adalah 0-10kHz.

Ramah lingkungan: Probe Bently Nevada 190501-19-00-CN tahan suhu hingga 150°C, dan kabelnya tahan minyak dan tahan regangan.

instruksi

Koneksi: Dengan daya mati, sambungkan salah satu ujung kabel dengan konektor ke output sinyal dari probe arus eddy dan ujung lainnya ke input sinyal probe dari preamplifier. Kencangkan mur konektor.

Persyaratan Pengkabelan: Hindari pemasangan paralel dengan kabel listrik, jaga jarak ≥30cm. Kabel yang bersilangan harus tegak lurus untuk meminimalkan sambungan elektromagnetik.

Inspeksi dan Perawatan: Periksa kabel secara berkala (setiap 6 bulan) untuk memastikan selubungnya utuh dan pelindungnya tidak terbuka. Ukur kontinuitas kabel (menggunakan pengaturan resistansi pada multimeter; resistansi normal adalah ≤5Ω). Jika sinyal tidak normal, pertama-tama periksa konektor apakah ada kontak yang benar, kemudian verifikasi integritas kabel.

Catatan

Kompatibilitas: Bently Nevada 190501-19-00-CN hanya kompatibel dengan probe dan preamp arus eddy seri Bently Nevada 3300. Jangan gunakan komponen merek lain.

Dilarang melebihi jarak yang ditentukan: 19 meter adalah panjang desain standar dan tidak dapat dipotong atau disambung untuk memperpanjang panjangnya.

Tag Panas: Bently Nevada 70M303-10-01-01-01, Pemantauan Kondisi Nirkabel Ranger Pro
