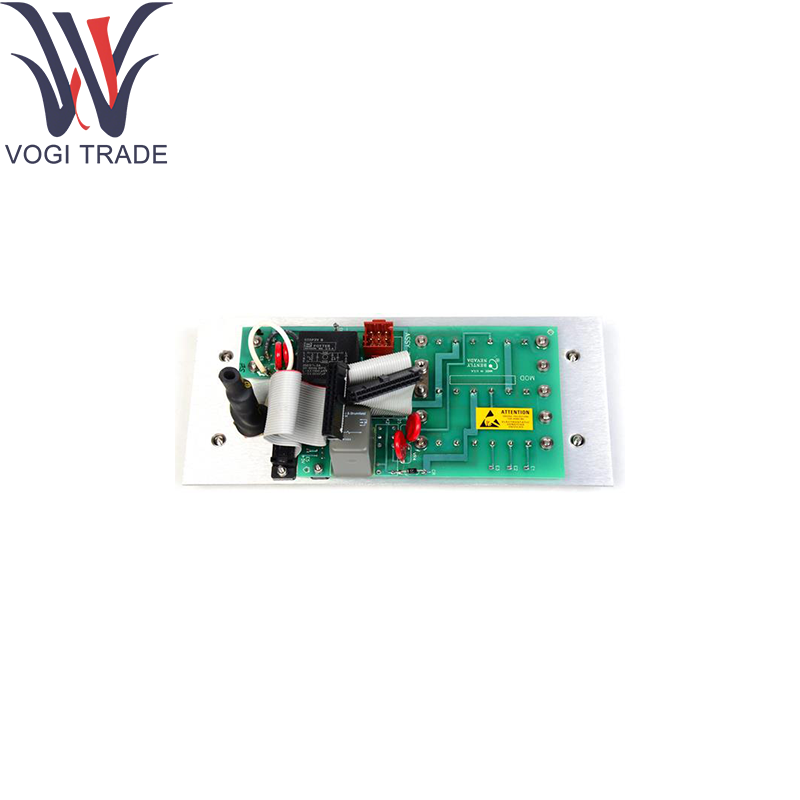

Benty Nevada 78432-02

Informasi pemesanan

Nomor Bagian: 78432-02

Deskripsi: Input induk AC ke Modul Konverter Rak-Power 24VDC

Kompatibilitas Seri: Bentynevada 3500/3700 Seri Rak Chassis

Menggantikan: 78432-01 (revisi sebelumnya)

Parameter teknis

Input AC: 90–264VAC, 47–63Hz, fase tunggal melalui saluran masuk IEC untuk Benty Nevada 78432-02

Output DC: 24VDC diatur @ hingga 6a untuk distribusi backplane

Output tambahan: 12vac@1a untuk beban kipas/tambahan

Regulasi: ± 5% di variasi beban penuh/garis

Ripple & Noise: <50mv RMS di DC Rail

Isolasi: 2KVAC Primary-Secondary; 1KVAC Chassis Sekunder di Benty Nevada 78432-02

Perlindungan:

Pembatasan Inrush-Current (Soft-Start)

Lipatan overcurrent dengan pemulihan otomatis

Shutdown termal dengan reset otomatis

Penindasan Line-Surge (IEC61000-4-5)

Indikator: LED panel depan untuk status AC/DC dan kesalahan

Batas operasi:

Temp Ambient: –20 ° C hingga +65 ° C

Temp penyimpanan: –40 ° C hingga +85 ° C

Kelembaban: ≤95% RH non-condensing

Fungsi produk

Benty Nevada 78432-02 Converts Fasilitas AC Main untuk diatur 24VDC untuk rplan rak. Mendistribusikan daya ke modul sambil memantau kesehatan tegangan dan memberikan perlindungan terintegrasi terhadap kelebihan/celana pendek.

Area aplikasi

Panel Kontrol Power-Generation: Rack Power dengan Benty Nevada 78432-02 untuk pemantauan turbin/kompresor

Skids-otomasi proses: Pasokan DC tertanam dalam selip menggunakan Benty Nevada 78432-02

Instalasi Area Berbahaya: Panel Zone2/Div2 yang menampilkan Benty Nevada 78432-02

Proyek Retrofit: Mengganti bata daya eksternal melalui Benty Nevada 78432-02

Test Benches: Portable Rack Power for Diagnostics dengan Benty Nevada 78432-02
