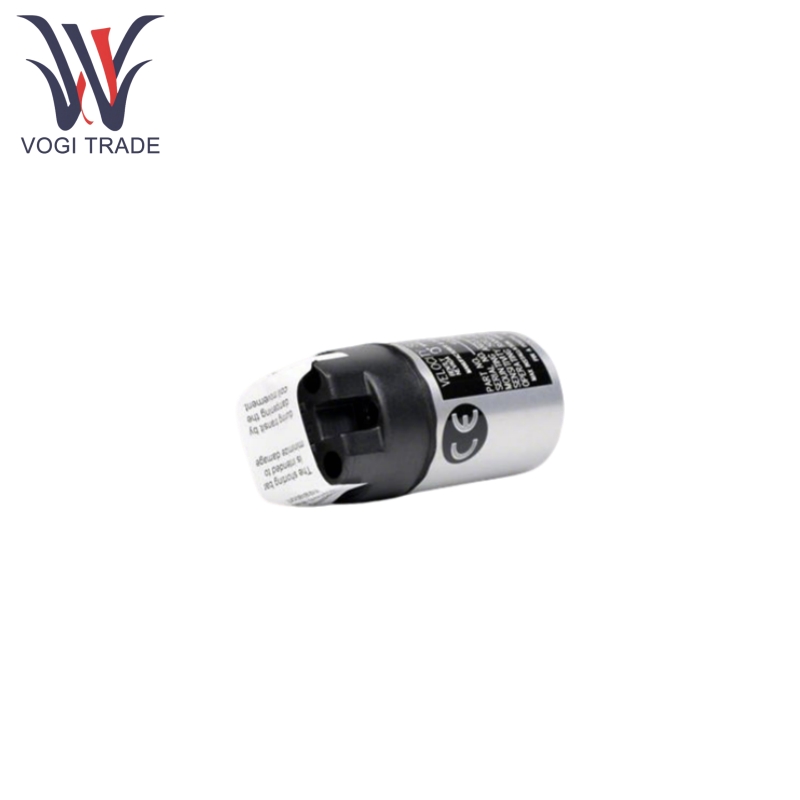

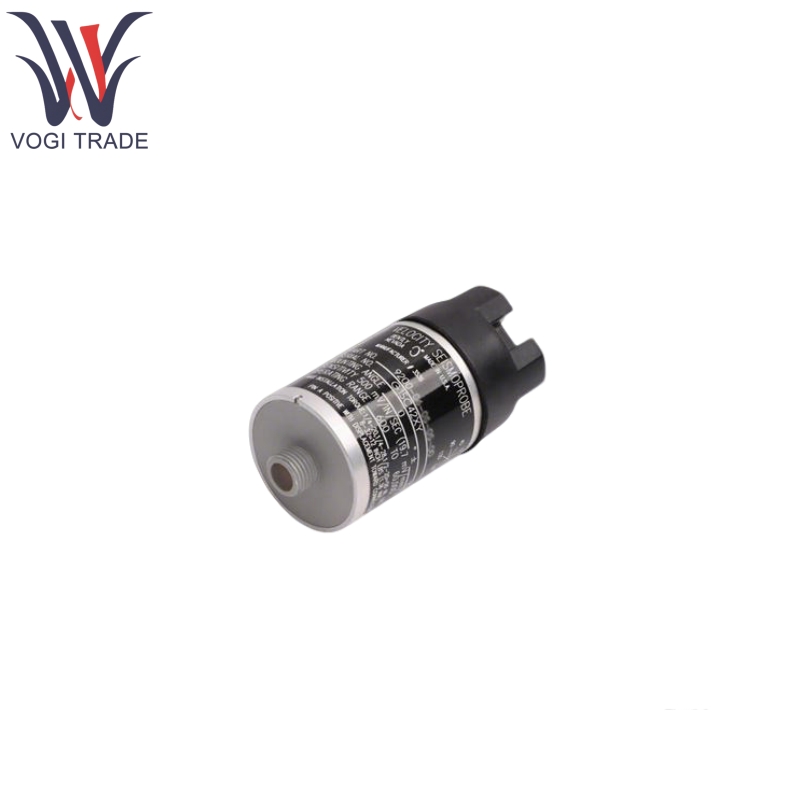

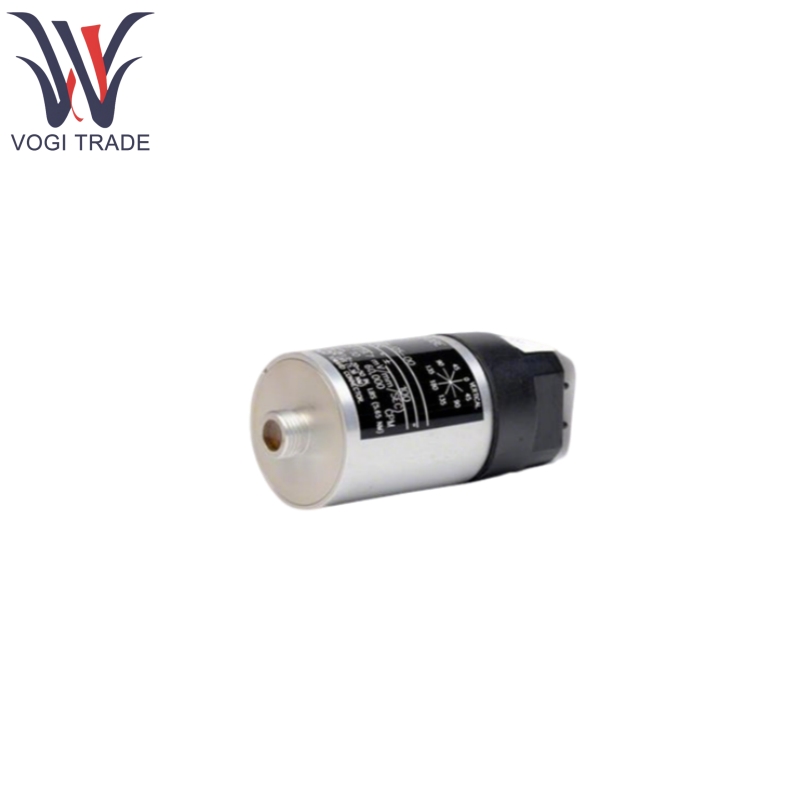

Benty Nevada 9200-06-05-10-00

Fitur Produk

Benty Nevada 9200-06-05-10-00 memiliki output tegangan yang proporsional langsung dengan kecepatan getaran transduser. Transduser kecepatan seismoprobe berada dalam sistem kumparan pemindahan konfigurasi 2-kawat.

Transduser kecepatan tipe balok, akselerometer solid-state dengan elektronik integrasi bawaan, Benty Nevada 9200-06-05-10-00 kurang tahan terhadap guncangan atau eksitasi sementara daripada transduser kumparan bergerak.

Benty Nevada 9200-06-05-10-00 adalah transduser dua kawat yang cocok untuk pemantauan berkelanjutan atau untuk pengukuran berkala dalam hubungannya dengan instrumen tes atau diagnostik. Ketika dipesan dengan opsi kabel integral, 9200 memiliki resistensi yang sangat baik terhadap lingkungan korosif tanpa perlu perlindungan tambahan.

Fungsi produk

Benty Nevada 9200-06-05-10-00 menggunakan prinsip koil bergerak, di mana tegangan output berbanding lurus dengan kecepatan getaran, dan kurang sensitif terhadap guncangan atau eksitasi berdenyut daripada sensor solid-state (akselerometer dengan sirkuit integrasi bawaan), menjadikannya sesuai untuk pemandangan spesifik.

Desain dua kawat menghilangkan kebutuhan akan catu daya tambahan dan memfasilitasi pengukuran portabel (mis., Inspeksi berkala dengan instrumen genggam).

Benty Nevada 9200-06-05-10-00 dapat menahan 95% kelembaban non-kondensasi dalam konfigurasi standarnya, dan dengan kabel integral opsional, ia dapat beroperasi dalam 100% lingkungan non-tersedan untuk resistansi korosi yang sangat baik.

Benty Nevada 9200-06-05-10-00 Mendukung sudut pemasangan 0 ± 100 °, dasar bundar dengan stud M10 × 1, blok terminal yang dipasang di atas untuk kabel yang mudah, dan berbagai konfigurasi mekanis (mis., Bertahan rumah, lampiran).

Benty Nevada 9200-06-05-10-00 mencakup frekuensi getaran dari 10 Hz hingga 1000 Hz (600 hingga 60.000 cpm) dan menangkap sinyal getaran kesalahan mekanik umum seperti ketidakseimbangan dan ketidaksejajaran.

Parameter produksi

Silakan lihat di bawah parameter yang lebih rinci dari Benty Nevada 9200-06-05-10-00

Sensitivitas: 20 mV/mm/s (500 mV/in/s), ± 5% ketika diakhiri dan berorientasi dengan benar pada sudut kalibrasi dengan beban 10 kΩ

Beban kalibrasi: 10 kΩ (output diambil di pin "a" dan "b")

Respons frekuensi: 10 Hz hingga 1000 Hz (600 hingga 60.000 cpm); +0, -3 dB khas

Kisaran Operasi Dinamis: Pemindahan puncak-ke-puncak maksimum 2,54 mm (0,100 inci)

Kisaran kecepatan: 25 mm/s (1 in/s) (pada +22 ° C, 100 Hz, dengan beban 10 kΩ)

Resistensi koil: 1,25 kΩ ± 5%

Induktansi koil terkunci: 125 mh khas

Linearitas amplitudo: ± 5% dari 0,01 hingga 5,0 in/s pada 100 Hz

Sensitivitas transversal: maksimum ± 10% dari sensitivitas sumbu sensitif pada 100 Hz dan 1,0 in/s

Polaritas Sinyal Output: Pin A Going Positif sehubungan dengan Pin B Saat Kecepatan Kasus Transduser Menuju Konektor

Panjang kawat timbal maksimum: 305 meter (1.000 kaki) hingga 3300 atau 3500 monitor

Bahan Kasing dan Adaptor: Aluminium Anodized A204

Bahan Gasket: Neoprene

Bahan konektor (blok terminal): polifenilen sulfida (PPS) dengan kontak tembaga berlapis nikel

Torsi pemasangan (M10 × 1 stud): 5.6 N • M (50 in • lb)
