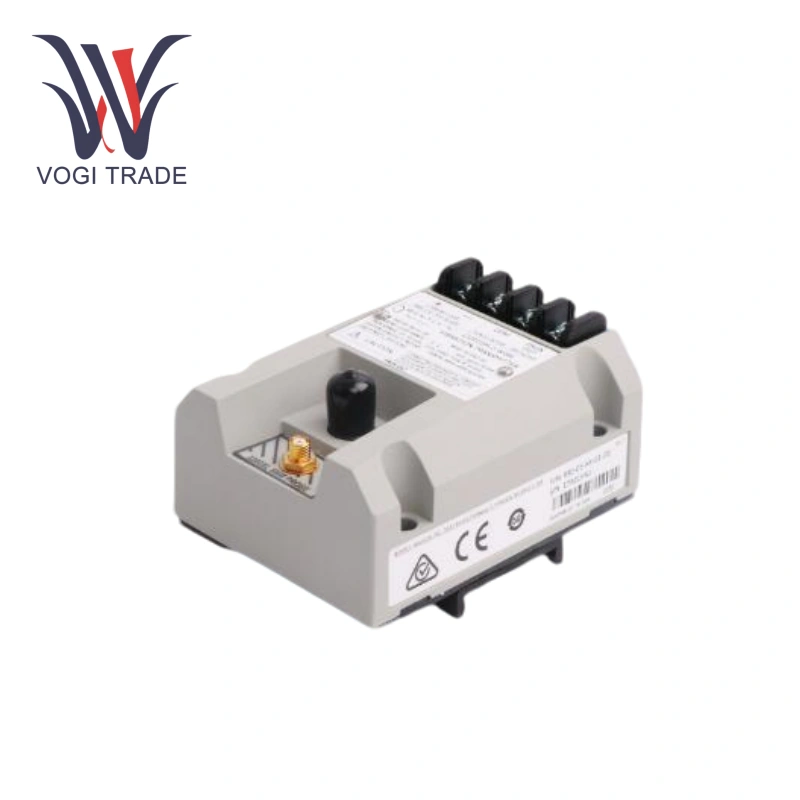

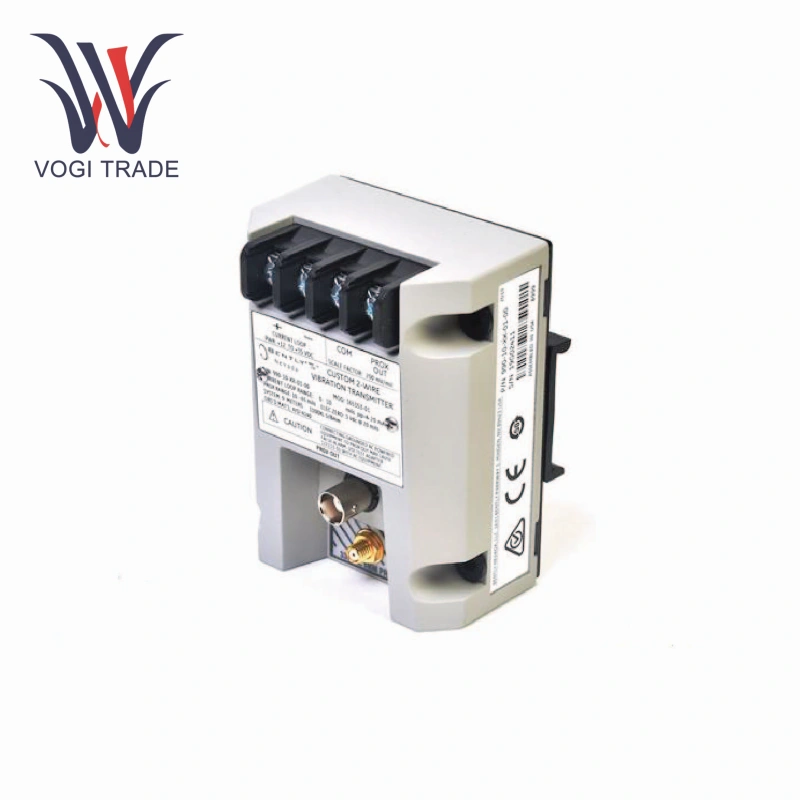

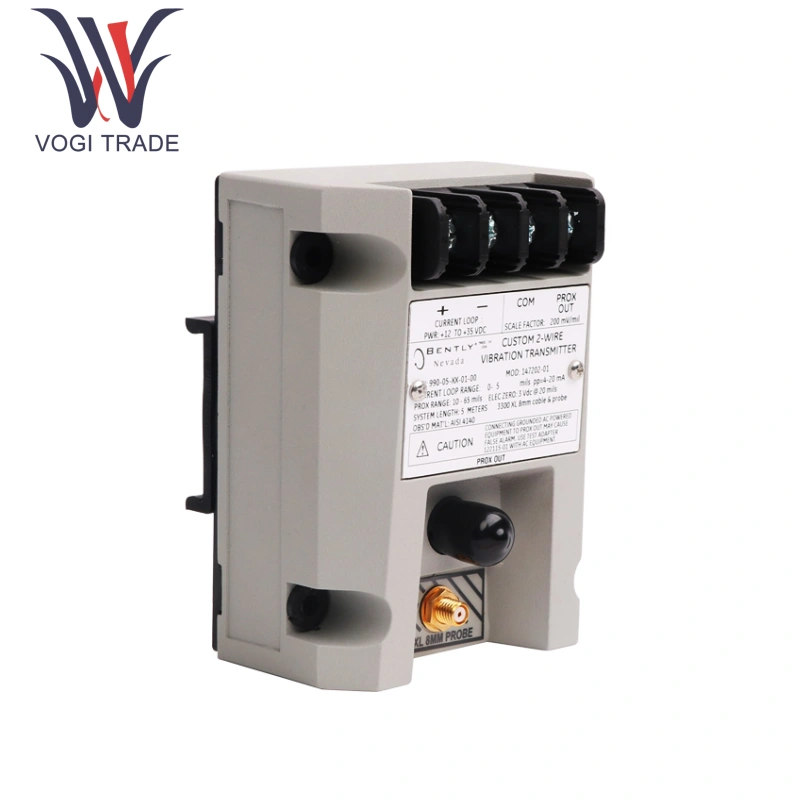

Bently Nevada 990-05-XX-01-00

Merek: Bently Nevada
Deskripsi: Pemancar Getaran
Kondisi: Baru
Sertifikat: SURAT GARANSI LAPORAN UJI COO
Garansi: 1 tahun
Jumlah Persediaan: 10
Jangka Waktu Pembayaran: T/T
Pelabuhan Pengiriman: Shenzhen
Bently Nevada 990-05-XX-01-00 adalah pemancar getaran dua kabel yang dirancang untuk pemantauan getaran peralatan industri. Perusahaan ini terutama melayani produsen peralatan asli (OEM) kompresor udara sentrifugal, pompa kecil, motor, kipas angin, dan peralatan lainnya.

mengirimkan permintaan

Deskripsi Produk

Pembuatan	Nevada yang bengkok
Nomor Model	990-05-XX-01-00
Nomor Pemesanan	990-05-XX-01-00
Katalog	-
Negara Asal	Amerika
KODE HS	9031900090
Dimensi	18188CM
Dimensi Pengepakan	212110CM
Berat	1,5kg

Parameter Kinerja

Konversi Sinyal

Masukan: sinyal probe arus eddy 3300 NSv (memerlukan kabel ekstensi).

Keluaran: Sinyal arus 4–20 mA, linier dengan getaran puncak-ke-puncak (0–125 μm).

Akurasi: ±1,5% (termasuk kesalahan pertukaran probe).

Antarmuka Diagnostik

Antarmuka koaksial PROX OUT: Memberikan sinyal getaran dinamis (tidak terisolasi). Memerlukan adaptor uji 122115-01 untuk koneksi ke osiloskop atau perangkat lain.

TIDAK OK/Sirkuit Kekalahan Sinyal: Secara otomatis mengurangi output hingga <3,6 mA jika terjadi kesalahan probe (untuk mencegah alarm palsu).

Kenyamanan Kalibrasi

Nol dan rentang dapat disesuaikan secara independen melalui potensiometer.

Pin masukan UJI: Mendukung generator fungsi untuk verifikasi cepat sinyal keluaran.

Kompatibilitas Lingkungan

Suhu Pengoperasian: -35°C hingga +85°C (periksa suhu pengoperasian -52°C hingga +177°C). Tingkat perlindungan: kelembaban kondensasi 100% (tidak terendam), struktur pot penuh.

Fitur

Bently Nevada 990-05-XX-01-00 dengan akurasi ± 1% skala penuh, mengukur getaran peralatan secara tepat, memberikan data yang andal untuk penilaian kondisi peralatan.

Bently Nevada 990-05-XX-01-00 dengan rentang pengukuran frekuensi 10 Hz hingga 10 kHz, secara efektif memantau getaran pada peralatan yang beroperasi pada berbagai kecepatan.

Bently Nevada 990-05-XX-01-00 dengan desain housing yang kokoh tahan terhadap lingkungan industri yang keras.

Aplikasi

Bently Nevada 990-05-XX-01-00 digunakan untuk memantau getaran peralatan seperti turbin uap dan generator, dengan segera mengidentifikasi potensi masalah seperti komponen kendor dan keausan.

Bently Nevada 990-05-XX-01-00 diterapkan pada pompa, kompresor, kipas angin, dan peralatan lainnya di pabrik petrokimia, pemantauan getaran waktu nyata memberikan peringatan dini kegagalan peralatan.

Bently Nevada 990-05-XX-01-00 cocok untuk pemantauan getaran peralatan permesinan seperti peralatan mesin dan sentrifugal, membantu meningkatkan akurasi pemesinan.

Instalasi dan Pengkabelan

Metode Pemasangan

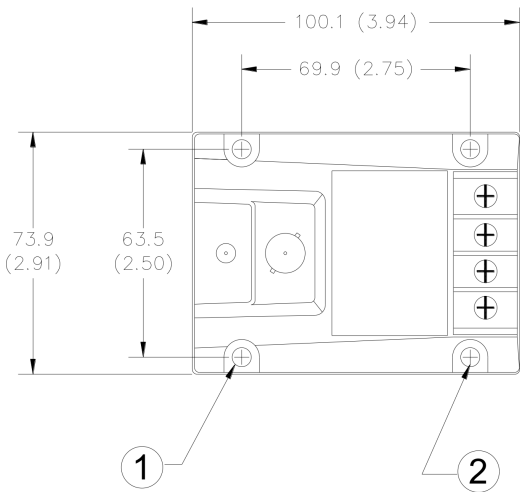

Pemasangan Rel DIN (CC=01):

Gunakan klip rel DIN standar 35 mm (tidak memerlukan alat tambahan).

Persyaratan Pengkabelan

Rangkaian Daya dan Sinyal:

Catu Daya: +12–35 VDC (resistansi loop maksimum 1000 Ω).

Diagram pengkabelan adalah sebagai berikut (perhatikan bahwa pin PROX OUT harus diisolasi):

Parameter Kinerja

Probe yang Kompatibel: Kompatibel dengan probe arus eddy 8mm dan 5mm.

Panjang Kabel: 4,5 meter.

Bahan Konduktor: Tembaga kaleng terdampar.

Isolasi: Polivinil klorida (PVC) berkualitas tinggi.

Pelindung: Pelindung dua lapis (jalinan tembaga + aluminium foil).

Kisaran Suhu Pengoperasian: -40°C hingga +85°C.

Peringkat Perlindungan: Badan kabel memenuhi peringkat perlindungan IP65.

Kinerja Listrik

Resistansi DC:

Konduktor Pusat ke Konduktor Pusat (RCORE): 0,99 Ω ±0,15 Ω

JAKET ke Konduktor Luar (RJACKET): 0,30 Ω ±0,06 Ω

Kapasitansi: 69,9 pF/m (khas), memengaruhi transmisi sinyal frekuensi tinggi (dapat melemahkan sinyal >10 kHz).

Kompatibilitas: Dapat dipertukarkan sepenuhnya dengan semua probe dan preamplifier 3300 XL 8mm

Integritas Sinyal

Panjang Kabel Maksimum: Mendukung kabel lapangan sepanjang 305 meter (1000 kaki), tetapi memerlukan penyambungan untuk panjang melebihi 91,44 meter (300 kaki).

Respon Frekuensi: 0–10 kHz (±3 dB)

Keunggulan Produk

Bently Nevada 330130-045-03-05 memiliki Kinerja Anti-interferensi yang sangat baik, struktur berpelindung ganda secara efektif menahan interferensi elektromagnetik kuat yang dihasilkan oleh lingkungan industri seperti inverter dan motor besar.

Bently Nevada 330130-045-03-05 kompatibel dengan probe arus eddy 8mm dan 5mm.

Area Aplikasi

Bently Nevada 330130-045-03-05 dapat digunakan pada industri tenaga listrik, industri petrokimia, industri metalurgi, industri energi.

Fitur Fisik dan Instalasi

Desain fisik Bently Nevada 330130-045-03-05 berfokus pada daya tahan dan kemudahan pemasangan:

Konektor:

Konektor berlapis emas ClickLoc untuk ketahanan terhadap korosi dan pemasangan satu kali pengencangan tanpa alat.

Tipe Antarmuka: Konektor koaksial mikro, diameter ≤ 7,24 mm (0,285 inci).

Armor: Armor baja tahan karat dengan insulasi FEP (kabel standar) untuk perlindungan mekanis tambahan.

Dimensi dan Berat:

Berat Unit: 103 g/m (1,5 oz/ft) (kabel ekstensi lapis baja).

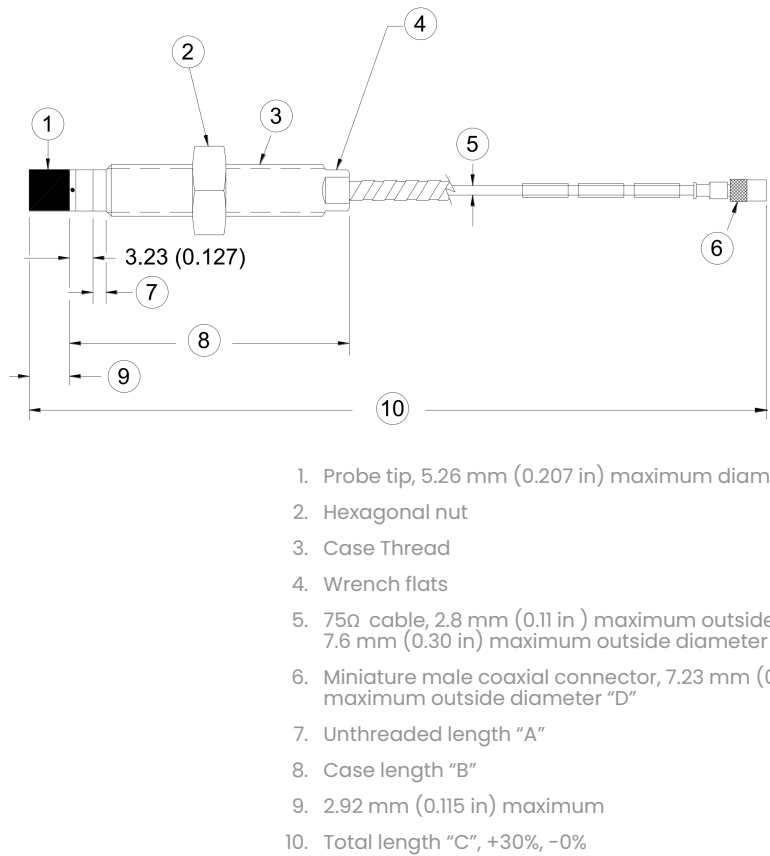

Diameter Luar: Diameter luar maksimum pelindung adalah 7,67 mm (0,302 in), dan diameter luar maksimum termasuk selongsong pelindung adalah 12,4 mm (0,49 in) (Gambar 18).

Catatan

Dilarang keras melakukan modifikasi yang tidak sah: Dilarang memotong, menyambung, mengganti konektor, dan modifikasi tidak sah lainnya pada kabel.

Hindari beban berlebih dan kompresi: Jangan biarkan kabel terkena tegangan atau tekanan berlebihan. Hindari terjepit atau hancurnya komponen peralatan untuk mencegah kerusakan konduktor internal atau kerusakan isolasi, yang dapat mempengaruhi transmisi sinyal.

Tag Panas: Bently Nevada 990-05-XX-01-00, Pemancar Getaran
