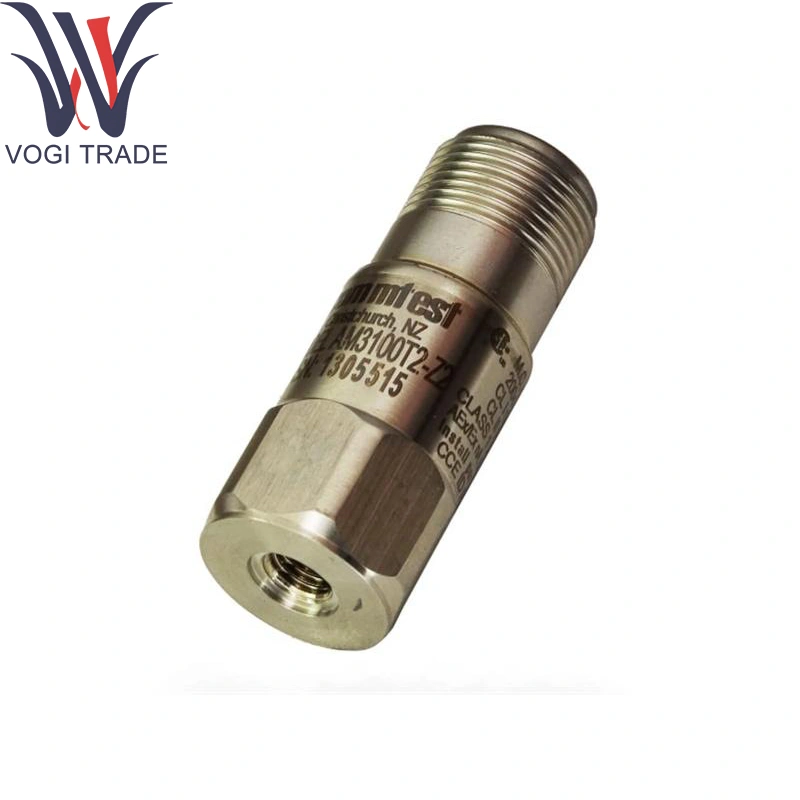

Merek: Benty NevadaDeskripsi: AM3100T2-Z2Kondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 14Istilah pembayaran: T/T.Port Pengiriman: ShenzhenBenty Nevada AM3100T2-Z2 digunakan di rak perlindungan turbin untuk menggabungkan pemantauan getaran dengan logika trip berdasarkan input kecepatan poros
Pembuatan |
Benty Nevada |
Nomor Model |
AM3100T2-Z2 |
Nomor pemesanan |
AM3100T2-Z2 |
Katalog |
Seri Accelerometer IEPE |
Keterangan |
Accelerometer |
Negara asal |
Amerika Serikat |
Kode HS |
85389091 |
Dimensi |
8*6*4 (cm) |
Berat |
0,06 kg |
Memesan bagian informasi
Nomor bagian |
Keluar kabel |
Kepekaan |
Rentang Accel |
Rentang frekuensi (3DB) |
Peringkat Haz-Area |
AM3100T2-Z2 |
Sensor keluar teratas |
100 mV/g |
80 g |
0,4–14.000 Hz |
Zona 2 dinilai |
AM3100T2-Z2 |
Sensor keluar samping |
100 mV/g |
80 g |
0,5-10.000 Hz |
Zona 2 dinilai |
AP3500T2-Z1 |
Sensor keluar samping |
500 mV/g |
10 g |
0,2-2.300 Hz |
Zona 1 dinilai |
AP3500S2-Z1 |
Sensor keluar samping |
500 mV/g |
10 g |
0,2-3.700 Hz |
Zona 1 dinilai |
AM3100T2-Z0 |
Sensor keluar teratas |
100 mV/g |
80 g |
0,4–14.000 Hz |
Zona 0 dinilai |
AS3100S2-Z0 |
Sensor keluar samping |
100 mV/g |
80 g |
0,7–10.000 Hz |
Zona 0 dinilai |
18IM6049 |
Sensor keluar teratas |
100 mV/g |
60 g |
0,5–12.000 Hz |
Zona 0 dinilai |
Parameter teknis
Input:
Saluran Kecepatan Proximity-Probe 2 × (0–50 VP-P) untuk Benty Nevada AM3100T2-Z2
Saluran Accelerometer 2 × IEPE atau ± 10 V (0,5 Hz -5 kHz)
Pengkondisian Sinyal:
Kompensasi Gabungan Probe Otomatis
Penyaringan bandpass (pita getaran broadband 1 ×, 2 × yang dapat dipilih di bidang) di Nevada AM3100T2-Z2 Bently Nevada
Logika perjalanan:
Setpoint overspeed ganda per saluran kecepatan
Perjalanan getaran saat amplitudo melebihi ambang batas
Deteksi No-Turn (Stall)
Redundansi: Pemrosesan saluran ganda dengan pemantauan silang dan pemungutan suara gagal-aman
Output:
2 × Form C relay (overspeed) dari Benty Nevada AM3100T2-Z2
2 × bentuk C relay (perjalanan getaran)
1 × Form C No-Turn Relay
Waktu respons: ≤ 2 ms dari kondisi perjalanan ke aktuasi menyampaikan
Daya: 24 V DC, ≤ 4 w
Lingkungan: 0 ° C hingga +70 ° C Operasi; hingga 95 % RH non-kondensasi
Fungsi produk
Mengintegrasikan analisis getaran berkecepatan tinggi dengan keputusan perjalanan berkecepatan poros melalui Benty Nevada AM3100T2-Z2 dalam satu modul yang dikerjakan secara keselamatan. Terus memantau sinyal probe dan accelerometer, menerapkan filter dan ambang batas yang dikonfigurasi lapangan, dan masalah output perjalanan deterministik untuk shutdown turbin langsung.
Modul pendukung inti
AM31xx Rack Chassis: 3 U Shelf Menyediakan Power and Backplane Communications untuk Benty Nevada AM3100T2-Z2 Modul Perlindungan
AM31XX LOGIC/CPU MODUL: memusatkan Konfigurasi dan Monitor Kesehatan Modul
Modul Output Relay: Mengumpulkan Sinyal Perjalanan dan Menggerakkan Kontaktor Shutdown Eksternal
Probe & Transduser: Probe dan akselerometer eddy-current ke Bently Nevada AM3100T2-Z2 dengan kabel terlindung
