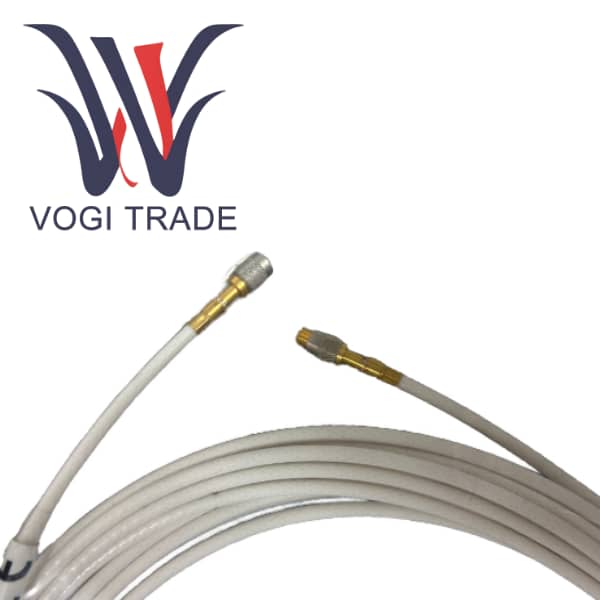

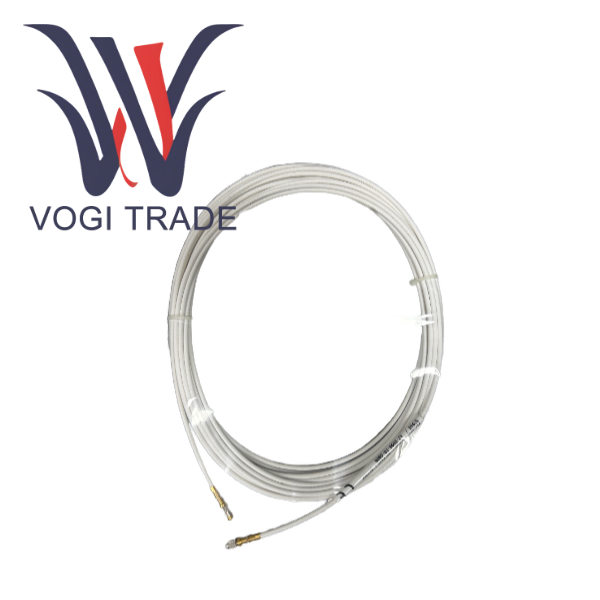

EA402 913-402-000-013-A1-E050-F0-G000

Ikhtisar Produk

Model 913-402-000-013-A1-E050-F0-G000

913-402-000    Model dasar kabel ekstensi EA402.

-013               Aman Secara Intrinsik, Exi, cocok untuk area berbahaya yang mudah meledak.

-A1                 Tidak dinyatakan secara eksplisit dalam manual, namun biasanya "A1" merujuk pada varian konektor atau sertifikasi tertentu, yang dapat dianggap sebagai bagian dari versi Exi dalam konteks ini.

-E050             Panjang kabel 5,0 meter.

-F0                 Tidak ada sarung jalinan baja tahan karat

-G000             Tanpa perlindungan BOA

Fitur fungsional produk

Jalur Transmisi Parameter Terdistribusi Yang Tepat

Impedansi karakteristik suatu kabel ditentukan bersama oleh diameter konduktor pusatnya, konstanta dielektrik lapisan insulasi, dan struktur lapisan pelindung. EA402 diproduksi secara presisi untuk menjaga toleransi 70Ω ± 1Ω. Nilai ini tidak dipilih secara acak tetapi, bersama dengan induktansi kumparan probe TQ dan rangkaian osilasi preamplifier IQS 452, membentuk rangkaian resonansi LC dengan frekuensi resonansi kira-kira 1MHz. Setiap penyimpangan impedansi akan mengubah nilai Q dan titik resonansi rangkaian, yang secara langsung mempengaruhi sensitivitas dan linearitas sistem.

Kapasitansi terdistribusi rendah dan stabil, dan kapasitansi terdistribusi per meter kabel dikontrol dengan ketat. Kapasitansi total seluruh rantai pengukuran adalah nilai desain yang tetap. Kalibrasi preamplifier didasarkan pada kapasitansi total ini. Jika panjang atau model kabel yang digunakan salah, kapasitansi total akan berubah, yang akan menyebabkan:

Penyimpangan sensitivitas terjadi ketika hubungan proporsional antara tegangan keluaran dan perpindahan aktual berubah.

Offset rentang linier, dimana zona pengukuran linier efektif bergerak, dapat mengakibatkan terlampauinya zona linier bahkan pada posisi pengoperasian normal.

Stabilitas suhu menurun, dan laju perubahan kapasitansi kabel terhadap suhu akan mempengaruhi kinerja penyimpangan suhu seluruh sistem.

Kesetiaan sinyal yang luar biasa, 913-402-000-013-A1-E050-F0-G000 berfungsi sebagai jembatan yang menghubungkan probe dan preamplifier. EA402 harus memastikan bahwa sinyal memiliki redaman amplitudo minimum, distorsi fase terendah, dan gangguan paling sedikit selama transmisi. Insulasi FEP berbusa berkualitas tinggi dan pelindung jalinan dua lapis bersama-sama mencapai tujuan ini, memastikan keakuratan pengukuran getaran dan perpindahan sub-mikron.

Mekanisme keamanan tingkat sistem yang aman secara intrinsik

Kabel EA402 Exi sendiri tidak "menghasilkan" keselamatan sebagai penghubung utama dalam rangkaian pembatas energi, tetapi merupakan komponen dari keseluruhan rangkaian yang secara intrinsik aman. 913-402-000-013-A1-E050-F0-G000 harus bekerja bersama dengan preamplifier IQS 452. Preamplifier mengintegrasikan sirkuit pembatas tegangan, pembatas arus, dan isolasi secara internal. Sirkuit ini membatasi energi dari zona aman ke tingkat yang sangat rendah dan kemudian mengirimkannya ke probe TQ yang terletak di zona bahaya melalui kabel EA402.

Selongsong Penanda Biru merupakan persyaratan wajib dalam standar seperti IEC 60079-14. Keberadaannya membentuk identitas visual yang jelas mengenai batas keamanan. Di lokasi, setiap garis yang ditandai dengan warna biru dianggap sebagai "garis aman secara intrinsik", yang berarti:

Hanya peralatan bersertifikat yang secara intrinsik aman yang dapat digunakan untuk pengoperasian.

EA402 tidak boleh diputuskan atau dihubungkan saat dihidupkan.

913-402-000-013-A1-E050-F0-G000 harus diisolasi secara fisik dari sirkuit yang tidak aman secara intrinsik. Kode warna standar ini adalah garis pertahanan terakhir terhadap kesalahan manusia dan untuk memastikan keselamatan jiwa.

Bahkan dalam kondisi kegagalan tunggal terburuk, energi yang dibatasi oleh preamplifier tidak cukup untuk menyalakan campuran gas tertentu yang dapat meledak. Struktur fisik kabel EA402 juga telah diperhitungkan agar tidak menjadi sumber penyalaan akibat arus berlebih.

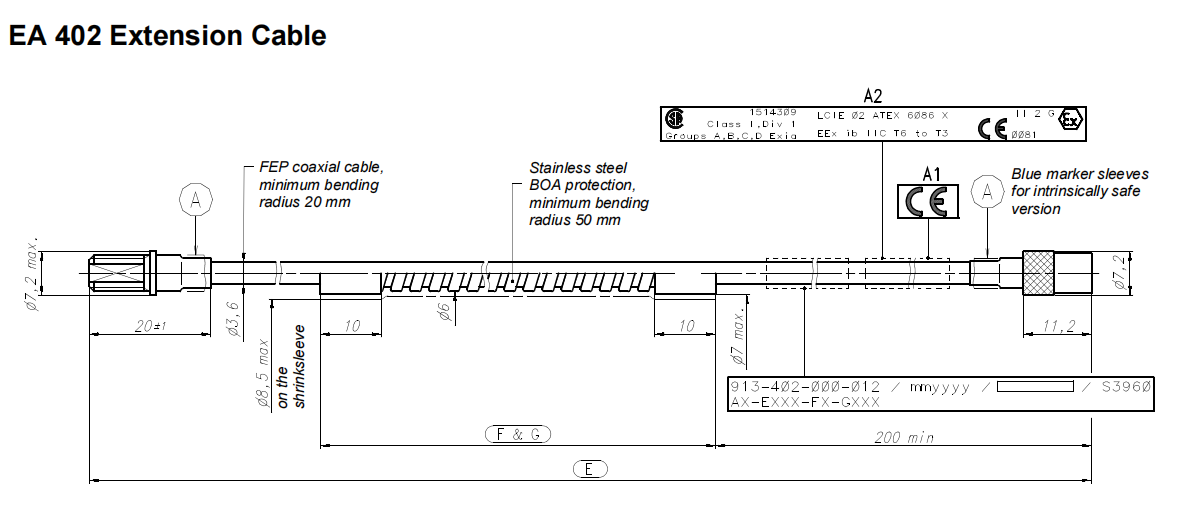

Untuk informasi lebih lanjut tentang datasheet EA402, silakan klik datasheet di bawah ini.
