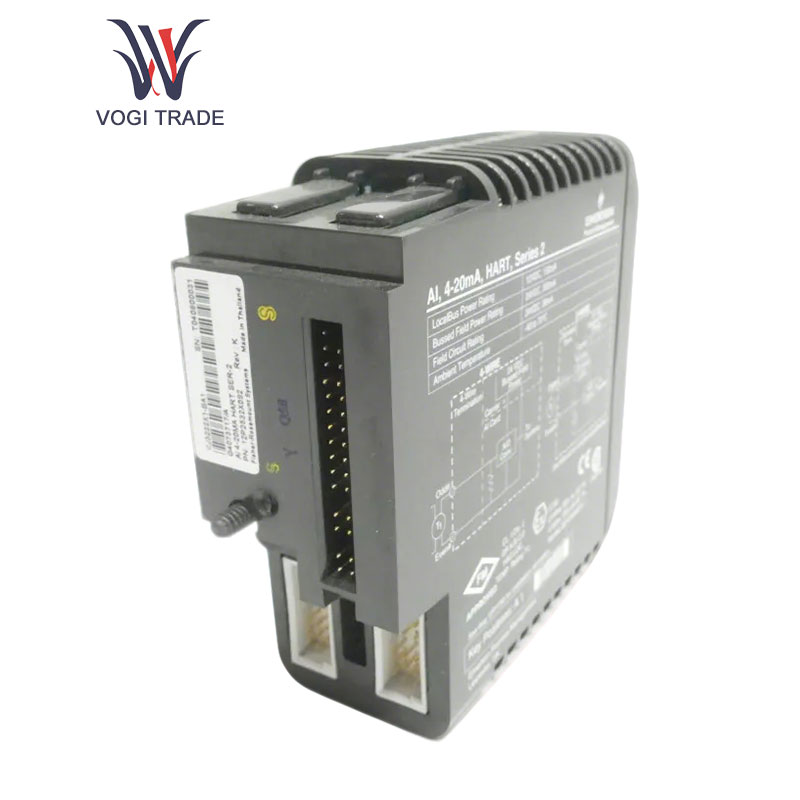

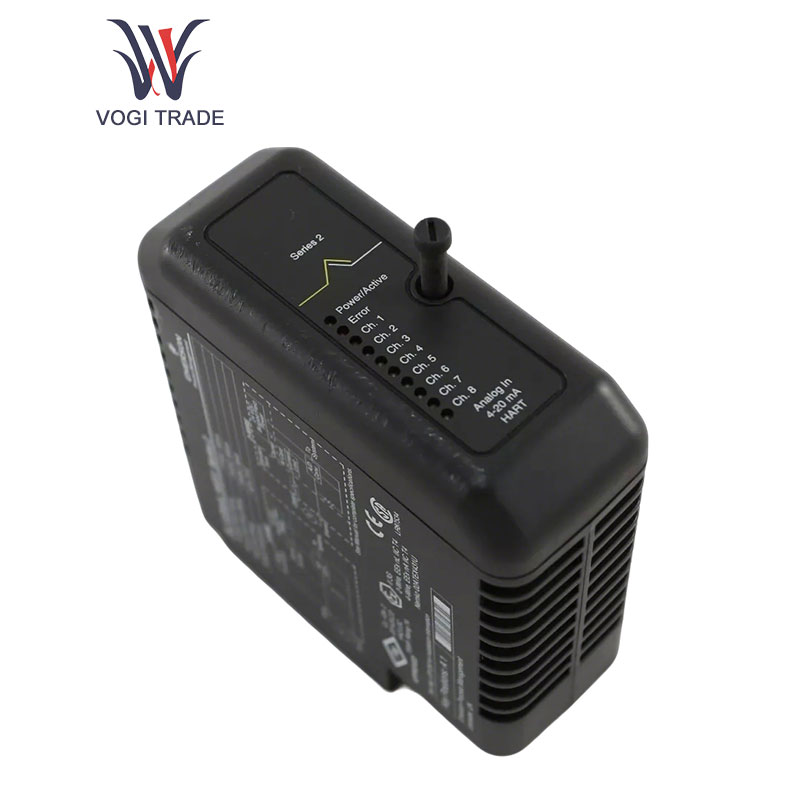

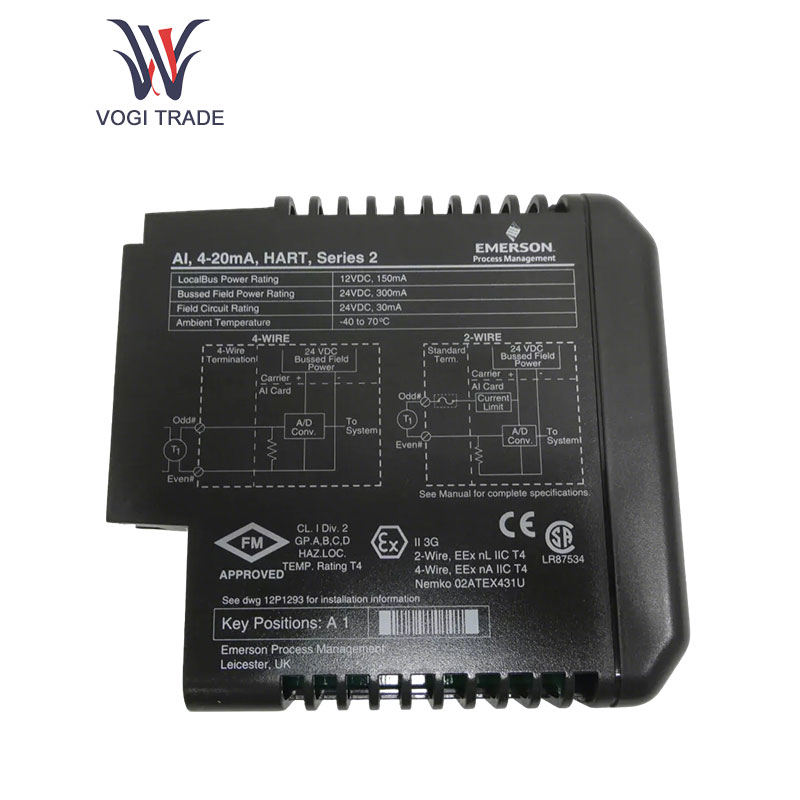

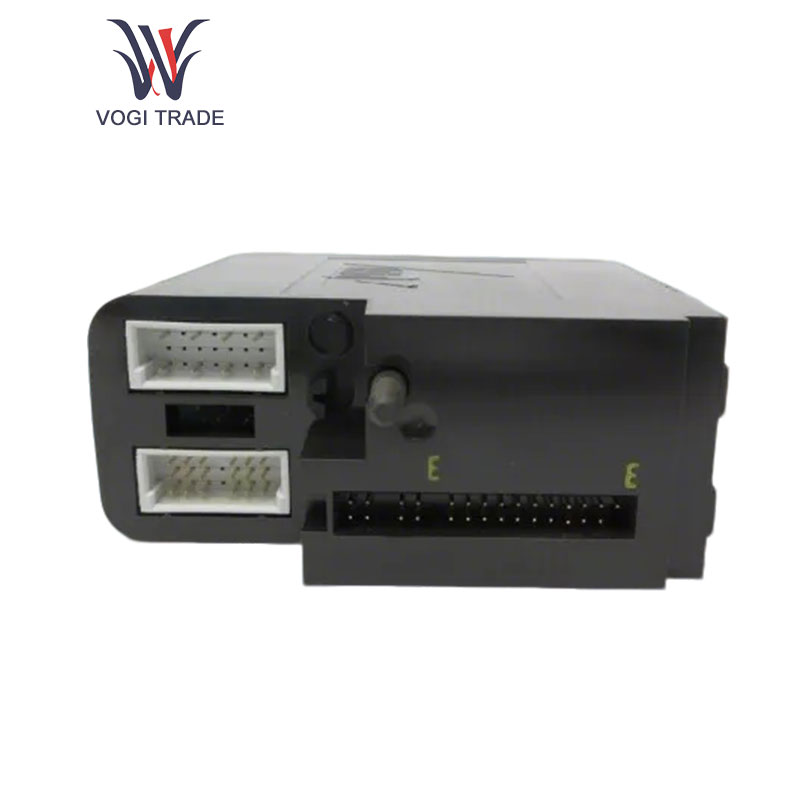

Emerson KJ3222X1-BA1

Detail

Pengenalan Emerson KJ3222X1-BA1

Emerson KJ3222X1-BA1 mengirimkan sinyal analog ke sinyal digital untuk memungkinkan pemrosesan terkomputerisasi untuk pengumpulan dan pemrosesan data analog tambahan.

Spesifikasi Emerson KJ3221X1-BA1

Peringkat daya bus lokal: 12 VDC pada 150 mA. Peringkat daya medan bus: 24 VDC pada 300 mA.

Peringkat sirkuit medan: 24 VDC pada 30 mA.

Kisaran suhu pengoperasian: -40℃ hingga 70℃. Ketahanan guncangan: 10g ½ gelombang sinus, selama 11 mdetik.

Ketahanan getaran: 1 mm puncak ke puncak dari 5 hingga 16 Hz; 0,5 g dari 16 hingga 150Hz.

Tingkat kontaminan di udara: ISA-S71.04 – 1985 kontaminan di udara kelas G3.

Kelembapan relatif: 5 hingga 95% tanpa kondensasi; Peringkat IP20.

Jumlah saluran: 8 saluran.

Tip sensor: 4-20 mA. Mendukung protokol HART; dapat mewujudkan komunikasi digital dua arah dengan perangkat yang mendukung protokol HART, yang kondusif untuk pemantauan jarak jauh dan diagnosis kesalahan untuk manajemen cerdas;

Fitur Utama Emerson KJ3222X1-BA1

Rentang masukan yang luas: mendukung berbagai rentang masukan sinyal analog, seperti 0-5V, 0-10V, 4-20mA, dll.; yang mengadaptasi berbagai jenis dan ujung sinyal keluaran sensor serta meningkatkan keserbagunaan dan kompatibilitasnya sehubungan dengan aplikasi produk dan kesesuaian untuk penggunaan luas di berbagai bidang industri dan objek kontrol. Tingkat pengambilan sampel yang tinggi, pengumpulan dan konversi sinyal analog yang cepat, penyesuaian data analog yang cepat tepat waktu, memastikan sistem kontrol refleksi akurat waktu nyata pada keadaan pengoperasian peralatan lapangan yang meningkatkan respons dinamis dan waktu kontrol.

Fungsi pemantauan mandiri dan alarm: Saat ini ia dapat memantau dirinya sendiri, mendeteksi kondisi yang sengaja dioperasikan, dan mencari tahu sinyal apa yang berada di luar jangkauannya. Masalah internal dengan budak saluran, kelainan tegangan suplai, dll., dan segera mengirimkan informasi alarm kepada personel yang ditunjuk untuk mengambil tindakan, membantu mengidentifikasi, dan mengurangi situasi dan dampak disfungsi pada proses produksi.

Kompatibilitas elektromagnetik: mematuhi EMC, memberikan kemampuan interferensi anti-elektromagnetik yang lebih baik, kemampuan penghambatan radiasi elektromagnetik; tidak menimbulkan gangguan pada peralatan elektronik di sekitarnya dan bekerja dengan mantap di lingkungan elektromagnetik yang rumit memastikan stabilitas dan keandalan sistem secara keseluruhan.

Pengkondisian dan penyaringan sinyal: Dengan sirkuit pengkondisian sinyal terintegrasi dan fungsi penyaringan, semua komponen kebisingan dan interferensi dalam sinyal dapat dihilangkan sebelum memasukkan data, meningkatkan kualitas dan stabilitas sinyal, menjamin keaslian dan keandalan data yang dikumpulkan, sehingga meminimalkan terjadinya malfungsi sistem dan kesalahan pengukuran yang terjadi akibat gangguan sinyal.

Aplikasi Emerson KJ3222X1-BA1

Industri minyak dan gas. Yang pertama adalah penambangan: Memanfaatkan modul ini dalam penambangan minyak dan gas akan memungkinkan pengumpulan parameter seperti tekanan dan suhu kepala sumur, memantau status produksi sumur minyak secara real-time, dan memastikan keamanan dan stabilitas. operasi penambangan. Misalnya, jika tekanan kepala sumur diukur secara akurat, staf dapat segera bertindak untuk menyesuaikan parameter pengoperasian peralatan pertambangan sehingga dapat mencegah kecelakaan seperti ledakan.

Moving link, Aliran, tekanan, dan posisi katup pada pipa minyak dan gas dipantau untuk mencapai akurasi yang tinggi dalam pengendalian transportasi minyak dan gas. Kemampuan ini akan menjamin stabilitas dan keselamatan transportasi minyak dan gas serta mengurangi risiko kebocoran. Misalnya, pembukaan katup secara otomatis disesuaikan dengan data aliran untuk memastikan transportasi minyak dan gas pada aliran dan tekanan yang telah ditentukan.

Industri Tenaga Lainnya

1. Tautan pembangkit listrik: Ini dapat melibatkan pengumpulan parameter seperti suhu boiler, tekanan, ketinggian air, dan kecepatan turbin, getaran, dan sinyal lain di pembangkit listrik termal untuk kontrol yang tepat dan operasi perlindungan genset, memastikan keamanan dan stabilitas. pengoperasian proses pembangkitan tenaga listrik. Pada pembangkit listrik tenaga air, pemantauan parameter seperti aliran, tekanan, dan lain sebagainya pada turbin dapat mengoptimalkan efisiensi pembangkitan listrik. Misalnya, risiko pemadaman listrik yang disebabkan oleh kerusakan peralatan dapat diperjelas dengan ditemukannya potensi bahaya kesalahan melalui pemantauan waktu nyata pada sinyal getaran turbin.

2. Tautan transmisi: Modul ini dapat mengumpulkan parameter seperti suhu oli transformator, level oli, suhu belitan, tegangan busbar, arus, dan besaran listrik lainnya di gardu induk, sehingga mencapai pemantauan status dan peringatan kesalahan peralatan gardu induk dan memastikan pengoperasian yang andal dari jaringan transmisi. Misalnya, temperatur oli transformator dapat digunakan untuk segera menyesuaikan status peralatan pendingin sesuai dengan perubahan guna memperpanjang masa pakai dan meningkatkan keandalan sistem transmisi.
