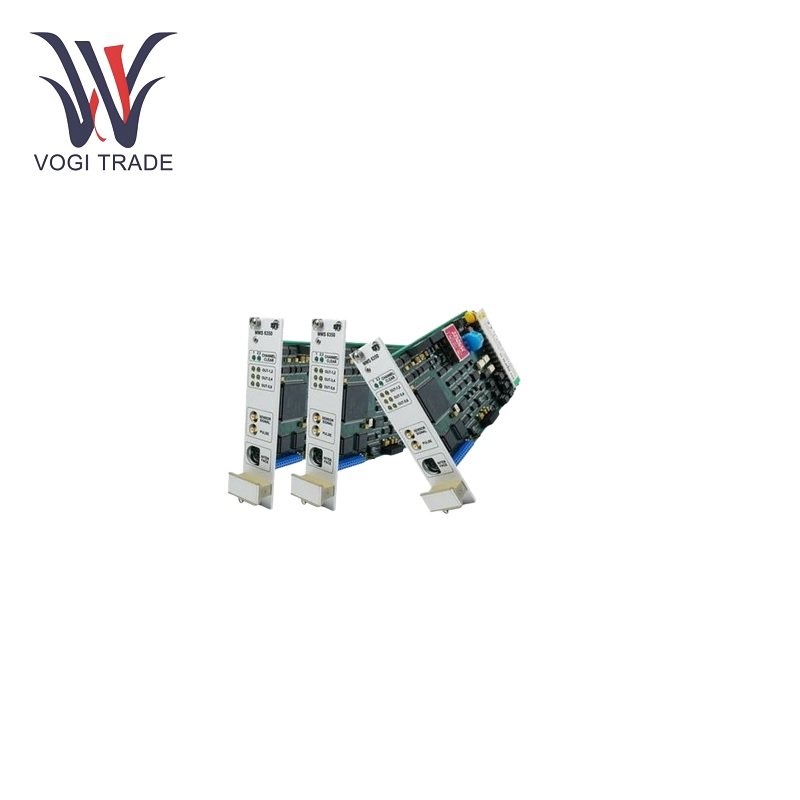

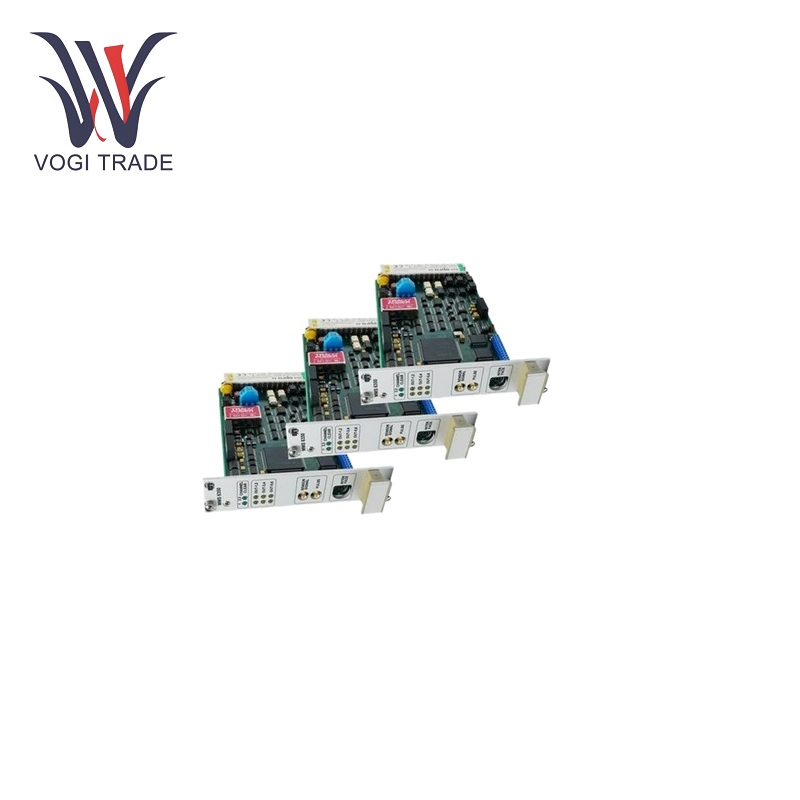

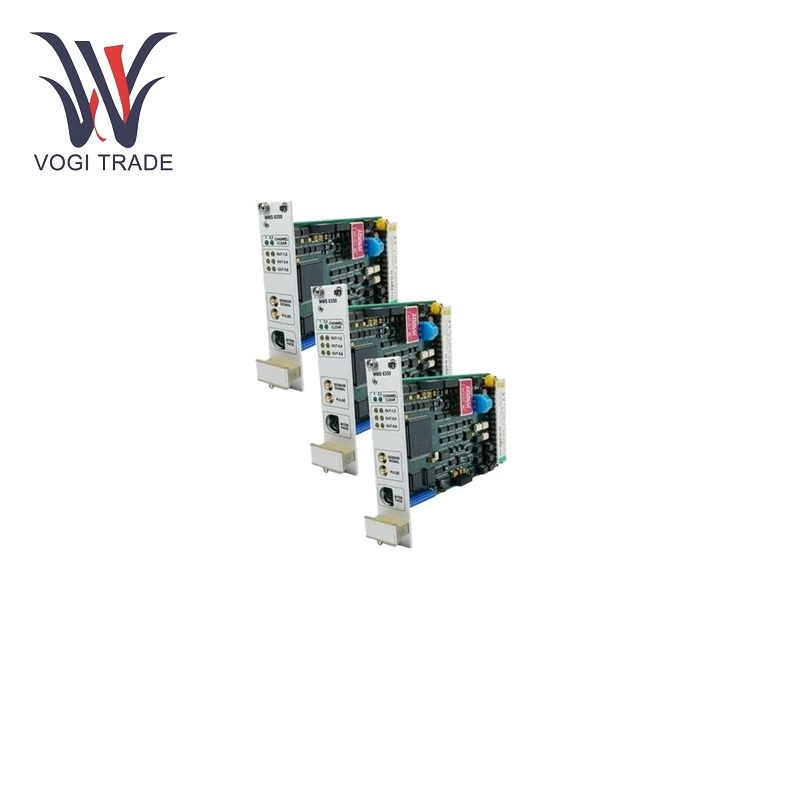

EPRO MMS3210

Masukan Sensor:Mendukung dua input sensor arus eddy independen. Rentang pengukuran standar berbagai jenis sensor adalah sebagai berikut: PR6422/… adalah 1mm; PR6423/… adalah 2mm; PR6424/… adalah 4mm; PR6425/… adalah 4mm; PR6426/… Kisaran opsional adalah 8, 12, 16 atau 20 mm. Rentang frekuensi sensor ini adalah 0-10Hz, dan kesalahan linearitas keseluruhan kurang dari 0,25%. Output Sinyal: Pemancar menyediakan dua 0/4-20mA opsional.

Keluaran Saat Ini:Setiap saluran digunakan untuk masukan yang sesuai, atau sebagai keluaran untuk nilai maksimum pengukuran saluran ganda. Cocok untuk situasi kelistrikan hingga 500Ω, perlindungan hubung singkat dan sirkuit terbuka disediakan. Selain itu, ada dua keluaran tegangan tambahan (2-10V), masing-masing sesuai dengan sinyal masukan, untuk pengujian, analisis, dan diagnosis. Keluaran lainnya mencakup keluaran status "OK" dan dua keluaran batas.

Catu daya:EPRO MMS3210 menggunakan catu daya redundan dengan tegangan nominaltage 18…24…31.2VDC. Rangkaian pemancar diisolasi secara elektrik dari catu daya melalui konverter DC/DC dan mengkonsumsi sekitar 100mA dan 2,5W pada 24V.

Kondisi lingkungan:Sensor ini dirancang untuk beroperasi di lingkungan industri yang keras. Casingnya terbuat dari aluminium tahan korosi, memiliki peringkat perlindungan IP65, dan dirancang sesuai dengan sertifikasi DIN40050 dan IEC144 CE. Ini menunjukkan ketahanan yang baik terhadap interferensi elektromagnetik dan mematuhi standar EN55011 dan EN50082-2. Suhu pengoperasian berada pada kisaran -20…+80°C, suhu penyimpanan -30…+90°C, dan kelembapan relatif yang diizinkan adalah 0…95% tanpa kondensasi. Ia juga mampu menahan guncangan 20G/2ms dan getaran 5G @ 60 Hz.

Fitur Produk

Konversi sinyal:EPRO MMS3210 dirancang untuk mengubah sinyal masukan dari dua sensor arus eddy independen (PR6422/…, PR6423/…, PR6424/…, PR6425/… dan PR6426/…) menjadi dua sinyal keluaran independen yang sebanding dengan perpindahan poros. Hal ini memungkinkan pengukuran dan pemantauan perpindahan aksial, posisi poros, ekspansi termal, perpindahan radial, posisi bantalan dorong, dan posisi katup secara akurat.

Pemantauan mandiri:Sirkuit “pengujian mandiri” internal memungkinkan pemancar untuk terus memantau sinyal sensor, kabel sambungan antara sensor dan modul, dan tegangan suplai. Jika terjadi kesalahan, keluaran logis “OK” akan berubah status dan perubahan keluaran arus dari 4-20mA ke 0mA akan segera menunjukkan adanya masalah.

Konfigurasi fleksibel:Pengaturan awal EPRO MMS3210 dapat diatur melalui sakelar sakelar dan sakelar putar. Meskipun pengaturan pabrik dikonfigurasikan dengan mode pengoperasian paling umum, unit ini juga terbuka untuk penyesuaian pabrik, memberikan fleksibilitas besar untuk berbagai aplikasi.

Batas deteksi:Lampu peringatan kuning dan merah dalam mode saluran ganda memantau nilai karakteristik saluran 1 dan 2 masing-masing. Dalam mode saluran tunggal, batas dapat diatur, dengan lampu kuning menunjukkan peringatan dan lampu merah menunjukkan mode bahaya. Seluruh rentang adalah dari 0 hingga batas skala penuh; ini memungkinkan kontrol dan pemantauan nilai terukur secara tepat.

Aplikasi

EPRO MMS3210 cocok untuk turbin uap besar dan kecil, kipas angin, blower, kompresor, gearbox, sentrifugal, pompa dan pabrik batubara. Pemancar ini cocok untuk peralatan besar di pembangkit listrik, kilang, dan pabrik kimia, dan jika dikombinasikan dengan fieldbus, PLC, komputer host, dan jaringan, pemancar ini dapat beroperasi sebagai monitor yang berdiri sendiri untuk mesin turbo kecil dengan hanya beberapa titik pengukuran.
