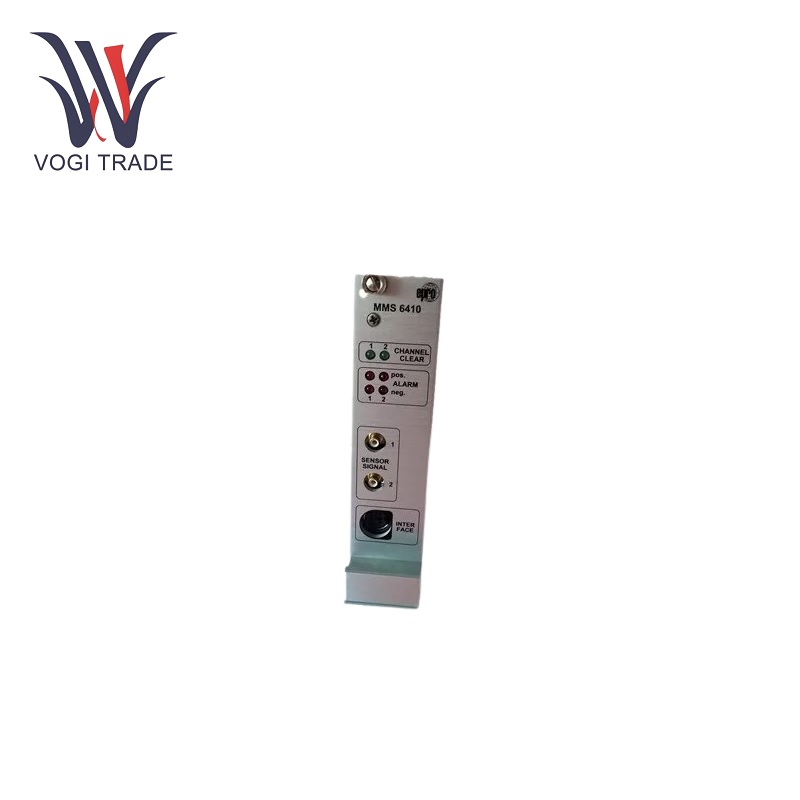

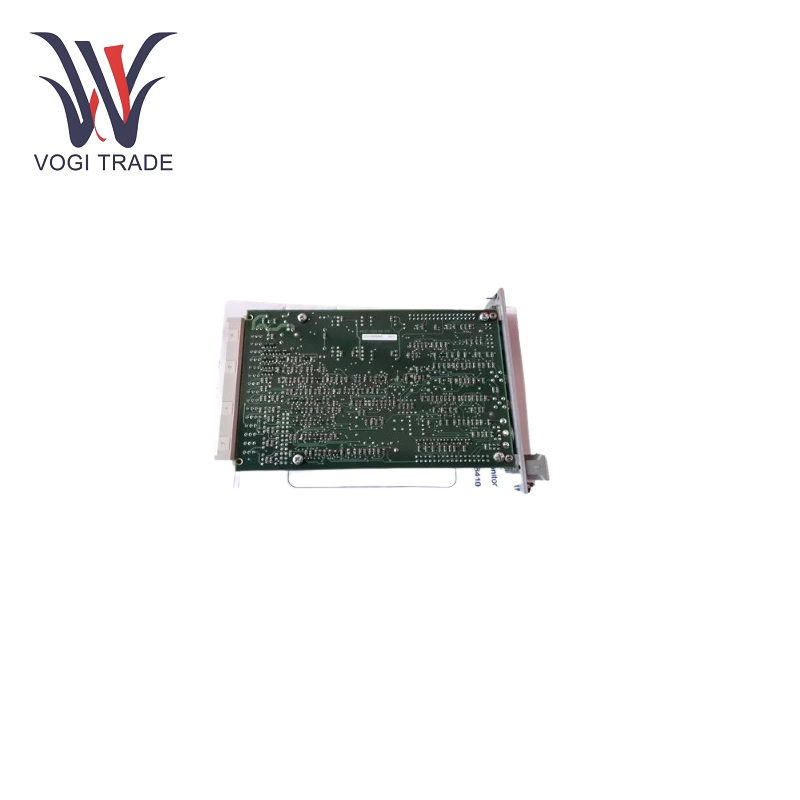

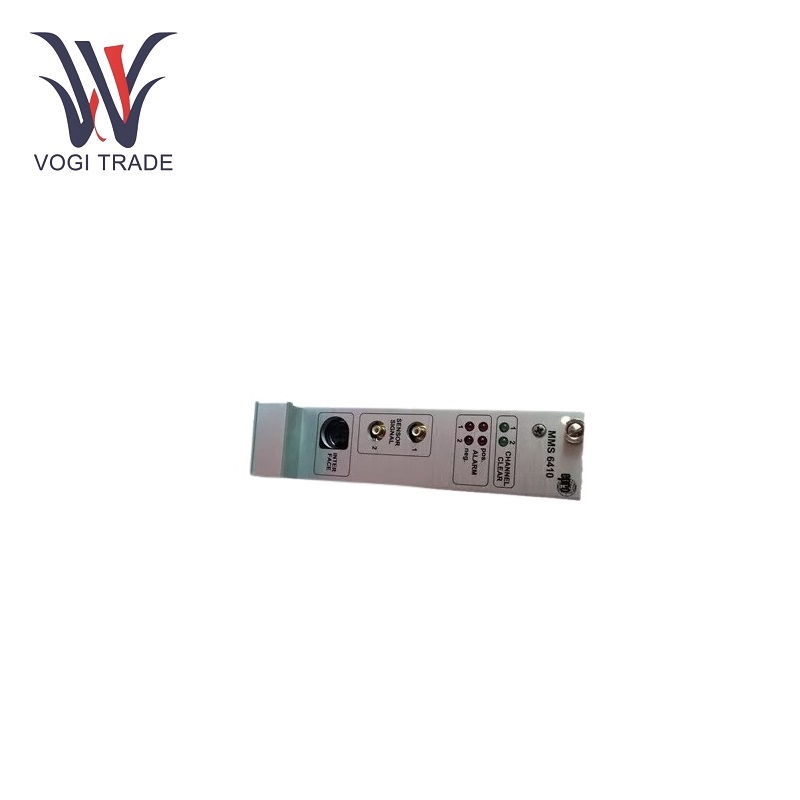

EPROMMS6410

Penggunaan Parameter

Masukan Sensor:EPRO MMS6410 memiliki dua input independen untuk sensor induktif dan transformator diferensial dalam konfigurasi setengah jembatan atau jembatan penuh. Input ini diisolasi secara elektrik, dilindungi sirkuit terbuka dan sirkuit pendek, dengan tegangan input maksimum 3,6 V (perlindungan tegangan lebih) dan rentang tegangan input nominal 2,5 V rms. Impedansi masukan adalah 200 kΩ.

Rentang Pengukuran:Rentang pengukuran bergantung pada rentang pengukuran sensor, dan satu atau kedua output dapat dibalik.

Sdi dalamatau Catu Daya: Setiap input mencakup output buffer terpisah untuk memberi daya pada sensor induktif, dengan frekuensi pembawa 4,75 kHz, tegangan suplai nominal 4 V rms, dan beban yang diizinkan 120 - 600 Ω.

Masukan Kontrol:Dua saluran memiliki input biner logika umum, dan mode optocoupler mencakup mode "pra-alarm (alarm)", mode terbuka atau tertutup, dan "alarm utama (bahaya)", mode terbuka atau tertutup. Ia juga dilengkapi penekanan saluran atau modul dan pengganda batas untuk mengubah batas alarm selama penyalaan dan pematian mesin. Resistansi masukan logika 24 V > 10 kΩ dan terdapat masukan pulsa kunci sebesar 1 pulsa per putaran untuk tujuan analisis.

Keluaran:Modul ini memiliki keluaran optokopler bebas potensial di konektor belakang, antarmuka komunikasi RS485 menyediakan satu keluaran arus per saluran, sebanding dengan rentang pengukuran dan variabel yang dipilih, satu keluaran tegangan per saluran, sebanding dengan variabel yang dipilih dan rentang pengukuran, dan satu keluaran tegangan per saluran, sebanding dengan sinyal sensor.

Catu daya:Modul ini memiliki input catu daya redundan, melalui dua input catu daya, dioda dipisahkan, dengan tegangan suplai 18 - 24 - 31,2 V dc dan konsumsi daya maks. 8 W (maks. 300 mA pada 24 V).

Kondisi lingkungan:Modul memiliki kelas perlindungan IP00 sesuai dengan DIN 40050, sedangkan pelat depan memiliki kelas perlindungan IP21 sesuai dengan DIN 40050. Kisaran suhu pengoperasian adalah 0 - +65 °C, sedangkan kisaran suhu penyimpanan dan pengangkutan adalah -30 - + 85 °C. Kelembaban relatif yang diizinkan adalah 5 - 95% tanpa kondensasi dan mampu menahan getaran dan guncangan yang diizinkan sesuai dengan IEC 68-2 Part 6 dan Part 29.

Fungsi produk

Pengukuran dan perhitungan:EPRO MMS6410 adalah amplifier pengukur saluran ganda yang mampu mengukur perpindahan poros dengan sensor induktif atau transformator diferensial dalam konfigurasi setengah jembatan atau jembatan penuh. Masing-masing saluran pengukur bekerja secara mandiri atau menghitung penjumlahan atau selisih hasil pengukuran dua saluran. Ia mampu mengukur sinyal statis dan dinamis: perpindahan, sudut, gaya, torsi, atau besaran fisik lainnya yang dapat diukur dengan sensor induktif.

Pemantauan sensor dan pemantauan modul:Modul ini memiliki fungsi seperti pemantauan sinyal sensor, pengkabelan, tegangan suplai sistem, konfigurasi, pengaturan parameter, nilai pengukuran, suhu pengoperasian modul, pengawas sistem, dll., untuk memastikan sistem pengukuran yang andal dan akurat. Pemantauan alarm dan batas: Setiap saluran dapat mengatur nilai alarm dan nilai bahaya secara terpisah. Ini memiliki pra-alarm, saluran alarm utama, pengganda nilai batas, mode keluaran alarm, dan fungsi penahan alarm. Setiap saluran memiliki 4 keluaran alarm, yang semuanya merupakan keluaran kolektor terbuka, tidak bergantung satu sama lain dan diisolasi dari rangkaian utama.

Sinkronisasi:Ketika beberapa modul EPRO MMS6410 bekerja dalam sistem yang sama, sinkronisasi osiloskop frekuensi pembawa sangat penting. EPRO MMS6410 dapat bekerja dalam mode pemantauan utama untuk mengirimkan sinyal sinkronisasi ke monitor lain, atau bekerja dalam mode pemantauan budak untuk menerima sinyal sinkronisasi dari monitor lain. Konfigurasi dan komunikasi: Modul ini menyediakan antarmuka RS232 dan RS485. Antarmuka RS232 digunakan untuk konfigurasi dan pertukaran data dengan modul, dan antarmuka RS485 digunakan untuk terhubung ke sistem analisis dan diagnosis MMS6800 EPRO atau komputer host, sehingga dapat diintegrasikan dengan lancar ke dalam sistem pemantauan dan kontrol yang lebih besar.

Ruang lingkup aplikasi

EPRO MMS6410 banyak digunakan dalam pemantauan peralatan mekanis, khususnya mesin turbo. EPRO MMS6410 dapat mengukur perpindahan poros, ekspansi termal, dan parameter lain dari turbin uap, turbin gas, turbin air, kompresor, kipas angin, sentrifugal, dan mesin berputar lainnya. Ini membantu melindungi turbin, meningkatkan keselamatan operasional dan efisiensi peralatan apa pun, serta memperpanjang masa pakai mesin dengan memastikan pengukuran yang akurat dan tepat.
