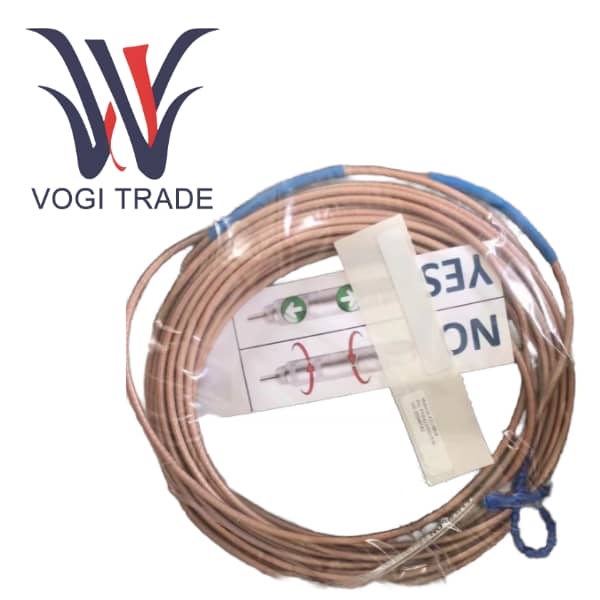

EPROPR6423/004-040

Ikhtisar Produk

PR6423/004-040 merupakan sensor arus eddy presisi tinggi merk EPRO Emerson, dengan diameter 8 milimeter. Ini dirancang khusus untuk getaran non-kontak dan pemantauan posisi mesin yang berputar. Sebagai bagian dari sistem perlindungan mekanis yang penting, sensor ini telah dirancang dengan cermat untuk memberikan kinerja yang andal di lingkungan yang keras.

Kode pesanan "004-040" menentukan konfigurasi berikut: antarmuka berulir M10x1, housing (selongsong) sepanjang 65 mm, kabel terintegrasi sepanjang 10 meter, dan konektor LEMO. Kombinasi ini membuatnya sangat cocok untuk aplikasi yang memerlukan pemasangan melalui rumah mekanis yang lebih tebal atau braket probe, dan panjang kabel cukup untuk dihubungkan ke konverter sinyal yang dipasang dari jarak jauh. Biasanya digunakan bersama dengan konverter yang kompatibel (seperti CON021) untuk membentuk saluran pengukuran lengkap untuk memantau parameter seperti getaran poros radial turbomatinery kecil dan menengah.

Parameter Produk

Faktor Skala Tambahan (Sensitivitas)         8 V/mm (±203,2 mV/mil) ±5% (0 hingga 45°C)

Linearitas (Penyimpangan dari Garis Lurus)      ±0,025 mm (±1 mil) (0 hingga 45°C)

Rentang Pengukuran Linier                      2,0 mm (80 mil)

Diameter Sensor

Benang                                                   M10x1

Panjang Casing (Lengan)                               65 mm (Ditentukan dengan '4' pada kode)

Diameter Sensor

Celah Udara Awalnya

Bahan Target                                       Baja Feromagnetik (Standar 42CrMo4 / AISI 4140)

Diameter Poros Minimum                          25 mm (0,79")

Suhu Pengoperasian                           Sensor & Kabel 1m: -35°C hingga +180°C (-31°F hingga 356°F)

                                                           mampu & Konektor: -35°C hingga +150°C (-31°F hingga 302°F)

Kelas Perlindungan                                     IP66 (Kedap debu dan terlindung dari pancaran air yang kuat)

Bahan                                                Wadah: Baja Tahan Karat

                                                           Tip Sensor: MENGINTIP (Polieter Eter Keton)

                                                           Kabel: PTFE

Panjang Kabel                                      1 10 meter (Ditentukan dengan '4' di bagian akhir kode)

Tipe Kabel                                           Standar PTFE, Tanpa Lapis Baja (diameter 2,8 mm)

Konektor                                            LEMO (Laki-laki)

Area Berbahaya                                  ATEX, IECEx, CSA ('ia' Keamanan Intrinsik bila digunakan dengan konverter bersertifikat seperti CON021 dan penghalang keselamatan)

Fitur Fungsi

Sensitivitas PR6423 mencapai 8 V/mm, membuatnya sangat sensitif terhadap perubahan jarak sekecil apa pun. Hal ini menjadikannya pilihan ideal untuk mendeteksi getaran amplitudo kecil pada mesin berkecepatan tinggi, yang mampu memberikan peringatan dini akan terjadinya kesalahan ketidakseimbangan atau misalignment.

Diameter 8mm dan selongsong panjang opsional (seperti model 65mm) memungkinkannya dipasang di Ruang terbatas atau struktur mekanis besar, di mana probe yang lebih besar tidak dapat dipasang.

Ketahanan suhu tinggi yang luar biasa memungkinkan badan sensor tahan terhadap suhu ekstrem hingga +180°C, yang sangat penting untuk aplikasi yang dekat dengan komponen bersuhu tinggi seperti turbin uap, turbin gas, dan kompresor suhu tinggi. Bahan probe PEEK adalah kunci untuk mencapai kinerja ini.

Kinerja penyegelan lingkungan yang kuat dengan peringkat perlindungan IP66 memastikan bahwa sensor benar-benar bebas dari intrusi debu dan dampak aliran air yang kuat, sehingga cocok untuk lingkungan industri yang keras termasuk area luar ruangan atau area pembilasan.

PR6423/004-040 memegang beberapa sertifikasi area berbahaya internasional. Bila digunakan bersama dengan konverter dan penghalang keselamatan bersertifikat yang aman secara intrinsik, alat ini dapat dipasang di atmosfer yang mudah meledak Kelas I, Zona 1 / Zona 0.

Integritas sinyal jarak jauh memungkinkan kabel terintegrasi sepanjang 10 meter mencapai tata letak pemasangan yang fleksibel, memungkinkan konverter sinyal dipasang di panel kontrol jauh dari titik pengukuran. Sementara itu, desainnya yang kokoh dan tahan lama meminimalkan redaman sinyal.
