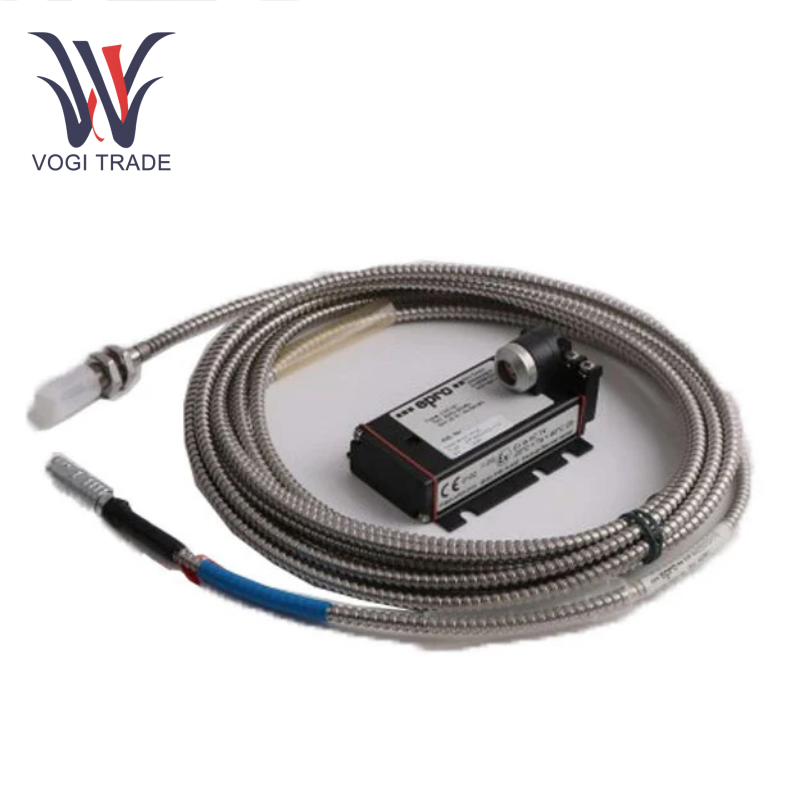

EPRO PR6423/010-040

Parameter teknis

Kisaran pengukuran linier: ± 0,5 mm

Celah udara awal (referensi perpindahan statis): 0,5 mm (20 mil)

Resolusi: 1% dari kisaran pengukuran

Kesalahan linieritas: ± 0,025 mm (± 1 mil) @ 0 ~ 45 ° C

Sensitivitas: 8 v/mm (203,2 mV/mil) ± 5%

Kisaran suhu: -35 ° C hingga +180 ° C

Tegangan suplai: 24V DC

Sinyal Output: 4 ~ 20 mA Output Saat Ini

Output Digital: 6 Saluran Terprogram Independen, Dukungan Konfigurasi Terbuka/Biasanya Tertutup

Ukuran utas: benang metrik M10 × 1

EPRO PR6423/010-040 Pengukuran non-kontak berdasarkan efek eddy arus:

EPRO PR6423/010-040 bekerja dengan preamplifier untuk membentuk sirkuit osilasi. Ketika probe sensor mendekati target logam konduktif (seperti permukaan poros), perubahan medan elektromagnetik menyebabkan amplitudo osilator melemahkan, dan amplitudo pelemahan sebanding dengan jarak antara probe dan target. .

Pra-Kalibrasi Pabrik: Kalibrasi linier dilakukan dengan menggunakan bahan kalibrasi 42CRMO4. Tidak diperlukan kalibrasi tambahan selama pemasangan. Hanya celah udara yang perlu disesuaikan sampai sinyal output preamplifier memenuhi persyaratan.

Pemrosesan Sinyal: Preamplifier mengubah sinyal jarak menjadi output arus/tegangan standar, dan menggunakan modul untuk mewujudkan pemantauan waktu nyata dari getaran dinamis, perpindahan dan parameter lainnya.

Kami juga menyediakan model lain dari produk ini: PR6423/010-010, PR6423/010-030, PR6423/015-010. Mereka sama dalam spesifikasi, fitur, dan rentang aplikasi. Perbedaannya adalah panjang total kabel, lihat tabel untuk detailnya.

Catatan: EPRO PR6423/010-040 dapat digunakan dengan preamplifier CON021 untuk mencapai amplifikasi dan pemrosesan sinyal.

Persyaratan Instalasi: Garis tengah probe adalah ortogonal ke garis pusat sumbu, dan permukaan pengukuran harus bebas dari retakan atau gundukan (kekasaran 0,4 ~ 0,8 μm)

Untuk saran seleksi, silakan merujuk ke dokumen teknis yang lebih rinci dalam lampiran.
