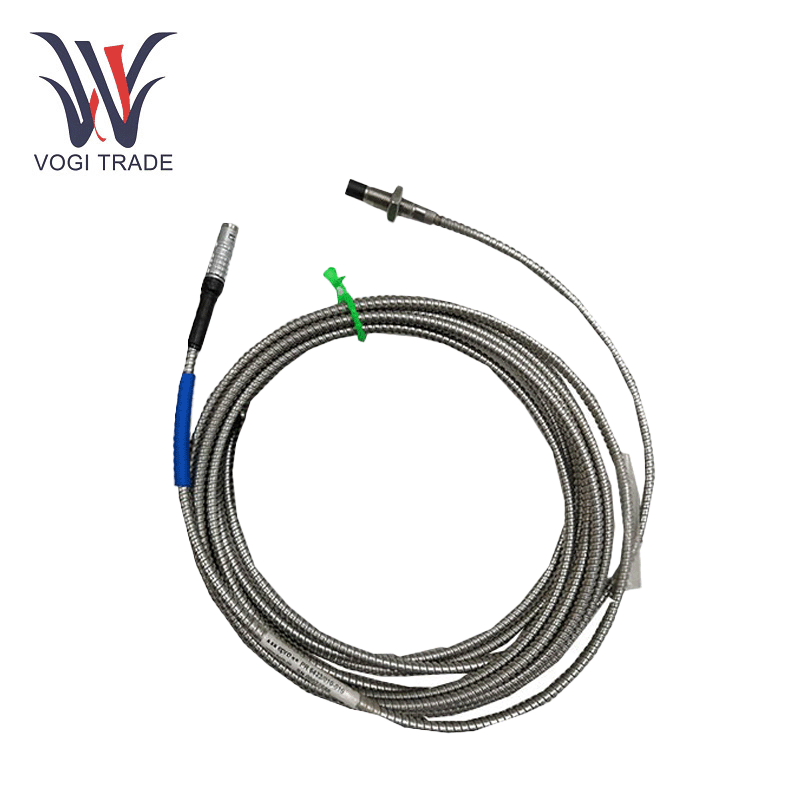

EPRO PR6423/012-100

Parameter teknis

Panjang utas: 45mm

Rentang Pengukuran Linier: 2 mm (80 mil)

Kesenjangan Udara Awal: 0,5 mm (20 mil)

Diameter poros minimum: 25 mm (0,79 ")

Bahan target (baja feromagnetik): 42crmo4 (AISI/SAE 4140) Standar Lainnya (berdasarkan permintaan)

Kelas Perlindungan: IP66, IEC 60529

Kisaran suhu operasi: Sensor termasuk. Kabel 1M: -35 hingga +180 ° C (-31 hingga 356 ° F) Kabel & Konektor: -35 hingga +150 ° C (-31 hingga 302 ° F)

Bahan: Tip Sensor (Peek Polyether Ether Keton), kabel case (stainless steel) (PTFE polytetrafluoroethylene), konektor (kuningan, berlapis nikel)

Peralatan yang kompatibel

EPRO PR6423/012-100 sepenuhnya kompatibel dengan sistem pemantauan industri:

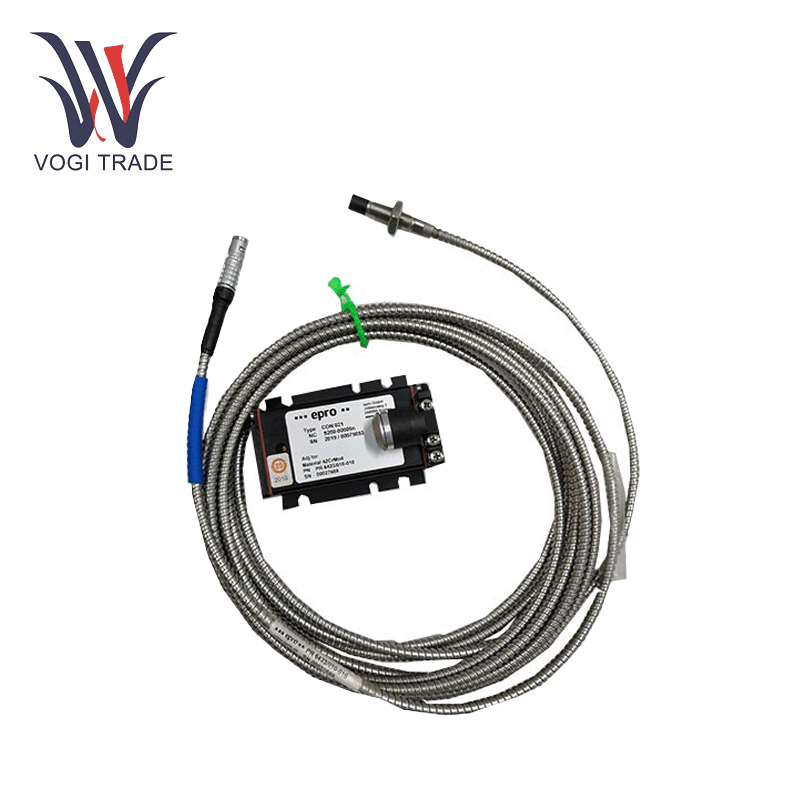

Konverter Sinyal: Konverter CON 011 diperlukan untuk pemrosesan sinyal arus eddy mentah untuk memastikan output standar (4-20 mA atau 0-10 V) untuk integrasi yang mudah dengan sistem PLC atau DCS untuk analisis data real-time.

Platform pemantauan turbin dan kompresor untuk sistem perlindungan mesin MMS 6000/3000 untuk pemantauan terus menerus dari eksentrisitas poros, getaran dan perpindahan aksial.

Aksesori Instalasi: Tabung perlindungan stainless steel MPT 064 atau pemegang probe EZ 1600 dapat digunakan untuk menstabilkan tubuh sensor dari mesin berputar kecepatan tinggi di mana pengukuran dilakukan.

Skenario Aplikasi

Pemantauan Poros Turbin: Pengukuran ini mendeteksi misalignment atau pakaian bantalan dengan mengukur perpindahan aksial dan radial dalam turbin uap/gas dan dengan demikian mencegah kegagalan besar. Dalam pembangkit listrik siklus gabungan, misalnya, memberikan pemisahan yang aman antara komponen berputar dan stasioner.

Analisis Getaran Kompresor-Melacak eksentrisitas dinamis dalam kompresor berkecepatan lebih tinggi (misalnya: unit pemrosesan gas lepas pantai) untuk mengoptimalkan efisiensi dan mengurangi biaya dengan mengidentifikasi risiko ketidakseimbangan rotor.

Kontrol pelumasan bantalan pompa: memantau ketebalan film minyak dalam pompa hidro dan memberikan peringatan dini tentang kegagalan pelumasan. Sangat penting untuk pembangkit listrik tenaga air yang berjalan pada beban variabel.

Instalasi & Pemeliharaan

Pemasangan: EPRO PR6423/012-100 memiliki fitur benang M10X1 atau 3/8 "-24Unf untuk penentuan posisi yang fleksibel. Pastikan diameter poros minimum 25 mm dan celah udara awal 0,5 mm (± 0,1 mm) untuk mempertahankan akurasi pengukuran. Gunakan alat torsi untuk menghindari penghindaran berlebih.

Kabel: Kabel lapis baja (diameter 6 mm) dengan jari-jari lentur minimum 35 mm direkomendasikan untuk perutean stres tinggi di dekat peralatan berputar atau di ruang terbatas.

Kami juga menyediakan model lain dari produk ini: PR6423/012-120, PR6423/014-130, PR6423/015-110. Mereka sama dalam spesifikasi, fitur, dan rentang aplikasi. Perbedaannya adalah panjang total kabel dan panjang benang, lihat tabel untuk detailnya.
