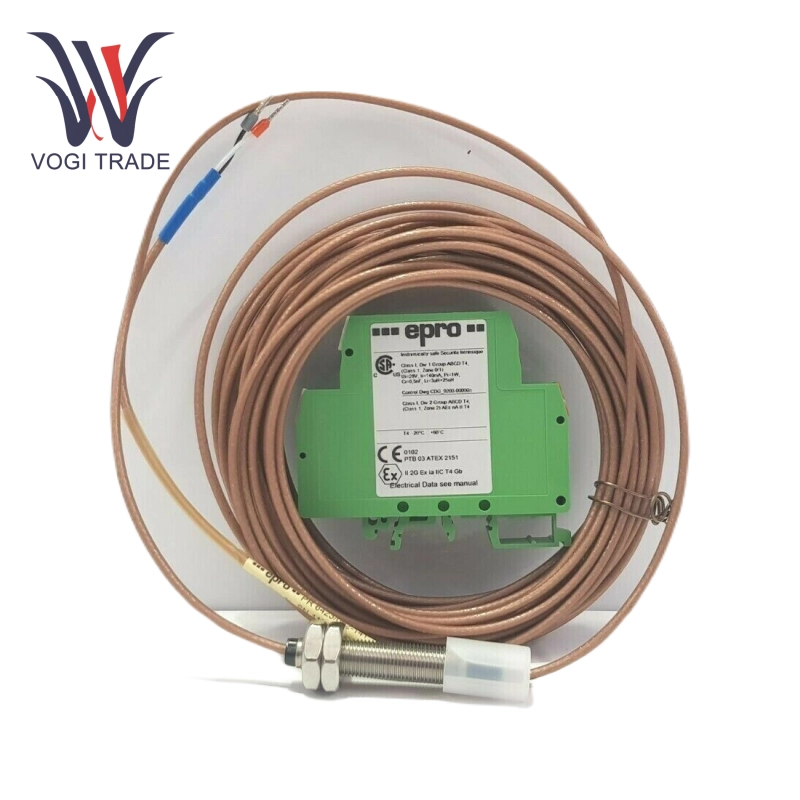

EPRO PR6423/10R-030

Parameter teknis

Perpindahan radial: ± 10 mm

Perpindahan aksial: ± 5 mm

Rentang Pengukuran Linier: 2 mm (80 mil)

Kesenjangan Udara Awal: 0,5 mm (20 mil)

Akurasi Pengukuran Posisi: ± 0,05 mm

Akurasi Pengukuran Eksentrisitas: ± 0,025 mm

Akurasi pengukuran kecepatan: ± 1% skala penuh

Sensitivitas: 8 V/mm (203,2 mV/mil), sesuai dengan standar ISO

Suhu operasi: -40 ° C hingga +85 ° C

Kisaran Kelembaban: 0-100%

Resistansi getaran: 20 g (puncak, 10-2000 Hz)

Resistensi kejut: 50 g (puncak, durasi 11 ms)

Spesifikasi Thread: M10 × 1,55 mm (standar) atau opsi pemasangan terbalik (3/8 "–24 - UNF - 2A)

Konfigurasi Kabel: 8,0 M Kabel lapis baja (steker adaptor opsional), atau kabel 0,3 M (antarmuka M12 × 1-5)

Prinsip Penggunaan

PR6423/10R-030 menyadari pengukuran non-kontak berdasarkan efek eddy arus.

Mekanisme kerja: EPRO PR6423/10R-030 memiliki koil frekuensi tinggi bawaan (1-2 MHz), yang menghasilkan medan magnet bergantian pada permukaan poros logam dan membentuk arus eddy tertutup.

Getaran atau perpindahan poros menyebabkan perubahan arus eddy, menyebabkan perubahan impedansi koil. Preamplifier mengubah sinyal impedansi menjadi sinyal tegangan/arus, yang sesuai dengan perubahan celah secara linear

Pemrosesan Sinyal: Preampplifier mendemodulasi, memperkuat dan linierisasi sinyal asli, mengeluarkan sinyal standar (seperti 4-20 mA atau 0-10 V), dan mengintegrasikan modul kompensasi suhu untuk menghilangkan pengaruh suhu sekitar pada akurasi (kesalahan <± 1% Fs).

Catatan:EPRO PR6423/10R-030 sering digunakan bersama denganKonverter sinyal con021untuk meningkatkan kemampuan pemrosesan sinyal.

EPRO PR6423 memberikan panjang kabel yang berbeda (0,3 m hingga 10 m), tipe antarmuka (LEMO atau M12) dan metode pemasangan (standar/terbalik).
