EPRO PR6424/011-040+CON021

Ikhtisar Produk

PR6424/011-040 + CON021 adalah sistem pengukuran non-kontak arus eddy berkinerja tinggi yang lengkap dalam lini produk EPRO Emerson, yang dirancang khusus untuk perlindungan dan pemantauan kondisi peralatan mekanis yang sangat penting. Sistem terintegrasi ini dirancang untuk secara tepat mengukur perpindahan dinamis dan posisi poros berputar di lingkungan industri yang keras.

PR6424/011-040 merupakan sensor arus eddy (probe) dengan diameter 16 milimeter. Kode pesanan "011-040" menunjukkan bahwa konfigurasi ini menggunakan ulir M18x1.5, tidak memiliki kabel lapis baja, memiliki panjang housing 50mm, total panjang kabel 10 meter, dan dilengkapi dengan konektor LEMO.

CON021 adalah konverter sinyal yang cocok (sensor jarak). Konverter Sinyal bertanggung jawab memberi daya pada sensor, menghasilkan medan magnet frekuensi tinggi, dan mengubah sinyal asli sensor menjadi tegangan DC stabil dengan fidelitas tinggi, yang berbanding lurus dengan jarak antara ujung probe dan sumbu target.

Bersama-sama, mereka membentuk sistem yang kuat untuk terus memantau parameter seperti getaran poros radial, posisi dorong aksial, dan eksentrisitas turbomekanik besar (seperti turbin, kompresor, dan pompa), sehingga mencapai deteksi dini kesalahan dan mencegah kegagalan besar.

Parameter Produk

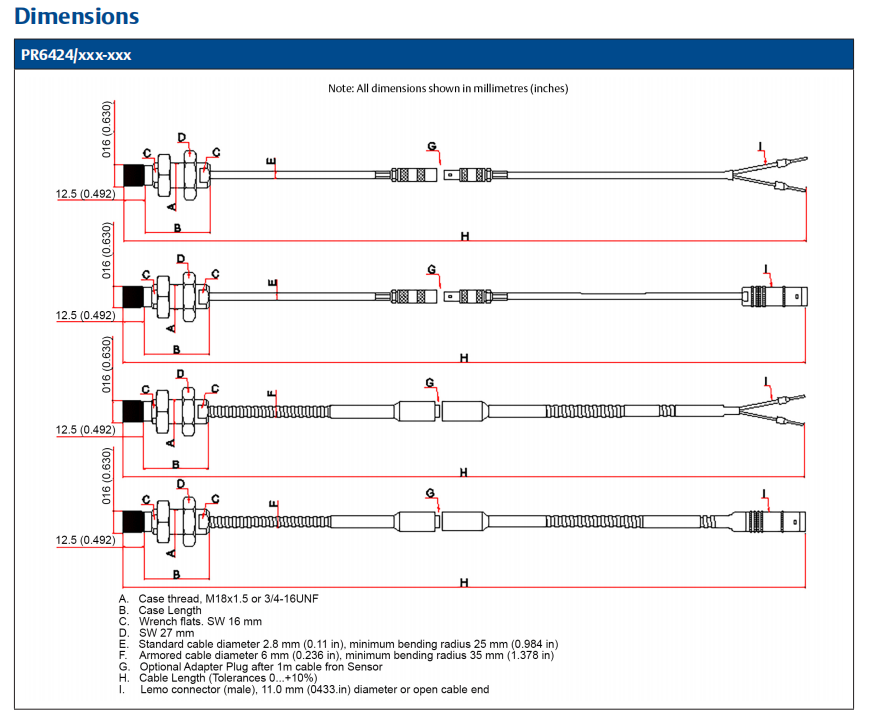

Spesifikasi Sensor PR6424/011-040

Kepekaan

Utas                               M18x1.5

Diameter Sensor                 16 mm

Utas                               M18x1.5

Panjang Kotak (B)                  50 mm

Kunci Pas Datar                        SW 27 mm

Rentang Pengukuran                 4,0 mm (Rentang Standar dengan CON021)

Celah Udara Nominal (Tengah)      ~2,7 mm (0,11")

Pergeseran Jangka Panjang                    < 0,3%

Bahan                               Baja Feromagnetik (misalnya, 42 Cr Mo 4)

Diameter Poros Minimum       ≥ 80 mm

Kecepatan Permukaan Maksimum               2.500 m/s

Suhu Pengoperasian         -35°C hingga 150°C (-31°F hingga 302°F)

Kesalahan Suhu               < 4% per 100°K (Sesuai API 670)

موضوع                               M18x1.5

panjang kabel

Tipe Kabel                          PTFE, Tanpa Lapis Baja (diameter 2,8 mm)

Ujung Kabel                           Konektor LEMO (Laki-laki)

Spesifikasi Konverter CON021

Tegangan Pasokan                           -23 V hingga -32 V DC (untuk output -4 hingga -20V)

                                                -21 V hingga -32 V DC (untuk output -2 hingga -18V)

Respon Frekuensi (-3dB)         0 hingga 20.000 Hz

Rentang Sinyal Output                   -4 V hingga -20 V DC (atau -2 V hingga -18 V), yang sesuai secara linier dengan rentang pengukuran sensor.

Suhu Pengoperasian               -30°C hingga 100°C (-22°F hingga 212°F)

Kelas Perlindungan                         IP20

Bahan Perumahan                        LMgSi 0,5 (Paduan Aluminium)

Koneksi                              Masukan: Soket Lemo yang dapat mengunci sendiri untuk sensor

                                               Output/Daya: Terminal Sekrup (kabel maks 1,5mm²)

Pemasangan                                  4x sekrup M5x20 (disertakan)
