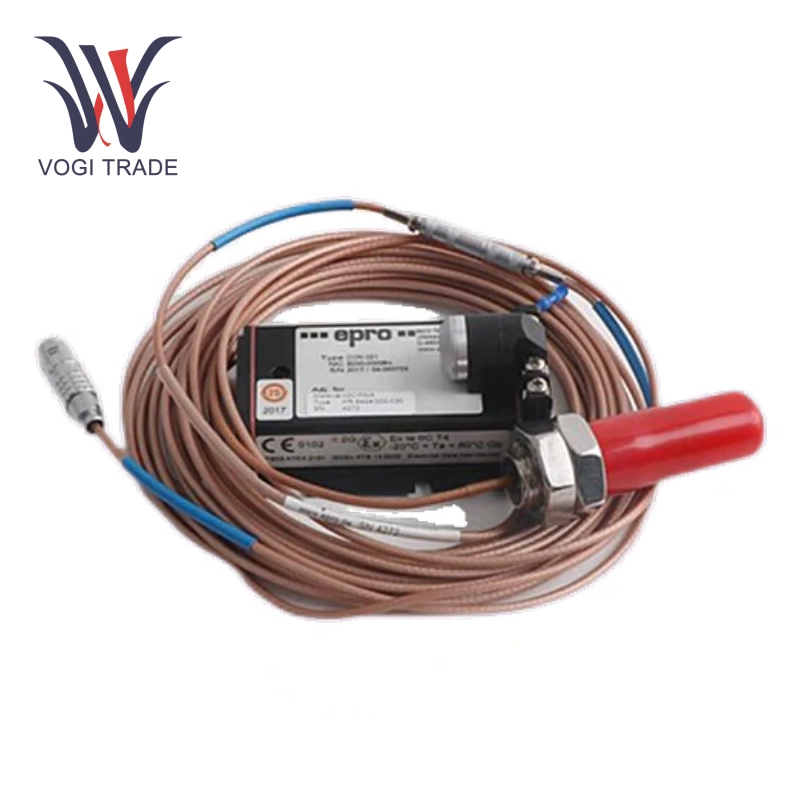

EPRO PR6426/000-030

Parameter teknis

• Kisaran: ± 3 mm
• Sensitivitas: 2.67 v/mm
• Respons frekuensi: 0 ~ 20 kHz, waktu naik <15 μs
• Kesalahan linieritas: ≤ ± 1%, resolusi hingga 1% dari kisaran
• Kisaran suhu: -35 ° C hingga +150 ° C
• Tegangan suplai: -23V hingga -32V DC
• Sinyal keluaran: 4 ~ 20 mA atau sinyal tegangan
• Instalasi benang: M10 × 1 Metric Thread, Cocok untuk diameter poros ≥25 mm

Prinsip kerja

1. Prinsip efek eddy arus: EPRO PR6426/000-030 dan preamplifier (seperti Con021) membentuk sirkuit osilasi, dan mengukur perubahan jarak antara probe dan target logam (seperti permukaan poros) melalui amplitude atenuasi medan elektromagnetik. Ini telah dikalibrasi dengan baja 42crmo4 sebelum meninggalkan pabrik. Saat memasang, Anda hanya perlu menyesuaikan celah udara dengan nilai preset (sekitar 1,5 mm), dan tidak diperlukan kalibrasi tambahan.
2. Kompatibilitas: EPRO PR6426/000-030 kompatibel dengan sistem pemantauan EPRO MMS 3000/6000, memenuhi standar internasional seperti API 670 dan DIN 45670
3. Kalibrasi titik nol: Tempatkan EPRO PR6426/000-030 pada substrat standar (seperti pelat nol), dan ambil nilai rata-rata dengan beberapa pengukuran dengan preamplifier.

Verifikasi linearitas: Pilih 20%, 50%, dan 80%dari kisaran poin untuk memastikan bahwa kesalahannya adalah <1%.

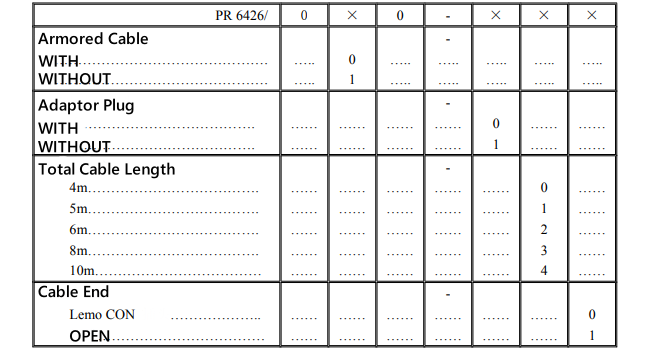

Panduan Seleksi
