EPRO PR6426/010-110+CON021/916-160

Ikhtisar Produk

PR6426/010-110 + CON021/916-160 adalah solusi pengukuran perpindahan arus eddy non-kontak rentang tinggi yang dirancang khusus untuk mesin berputar super besar, yang disediakan oleh German Epro.

PR6426/010-110 merupakan sensor arus eddy dengan diameter probe 32mm. Ukuran probe yang besar memungkinkannya menghasilkan medan induksi yang lebih dalam dan luas, sehingga memungkinkan pengukuran target pada jarak yang lebih jauh dan tidak sensitif terhadap ketidakrataan kecil pada permukaan yang diukur.

CON021/916-160 adalah konverter sinyal arus eddy pencocokan khusus yang menyediakan eksitasi frekuensi tinggi untuk sensor PR6426 dan secara linier mengubah perubahan impedansi yang dirasakan oleh sensor menjadi sinyal tegangan DC standar -2V hingga -18V atau -4V hingga -20V.

Kombinasi ini merupakan pilihan ideal untuk memantau perpindahan aksial dan getaran amplitudo besar pada turbin air besar, kompresor beban berat kecepatan rendah, rolling mill, sistem poros penggerak kapal, dan peralatan lainnya. Nilai intinya terletak pada kemampuannya untuk memberikan pengukuran yang stabil, andal, dan presisi tinggi bahkan dalam jarak beberapa milimeter atau bahkan sentimeter, yang berada di luar jangkauan sensor kecil.

Spesifikasi dan parameter produk

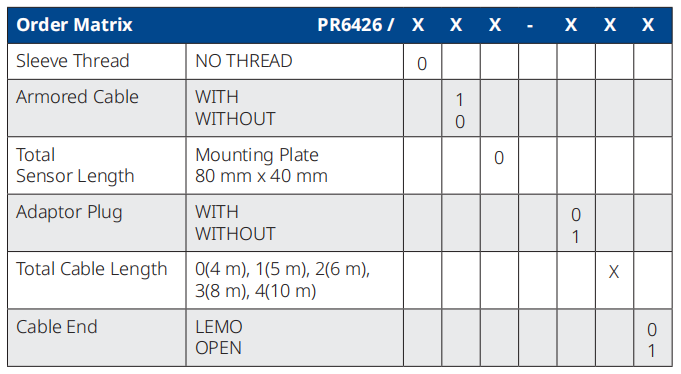

Sensor PR6426/010-110

Seri PR6426     32mm

01            Kabel lapis baja

0              Pemasangan standar, Pelat Pemasangan 80x40mm

-110         rentang linier 10,0 mm

Diameter pemeriksaan                     32mm

Rentang pengukuran linier    10,0 mm

Jarak bebas pusat nominal      kira-kira 5,5 mm

Kepekaan

Kesalahan linearitas                      ≤ 2,0%

Diameter poros minimum        ≥ 200mm

Kisaran suhu pengoperasian

Sensor                                   -35°C hingga +175°C

Suhu kabel maksimum    200°C

Bahan                                 Baja tahan karat untuk wadah probe, PTFE untuk kabel

Berat                                  Kurang lebih 800 gram

Konverter sinyal CON021/916-160

CON021      Model dasar

916            Cocok dengan PR6426

-160           rentang linier 16,0 mm

Tegangan suplai            -23V hingga -32V DC

Sinyal keluaran              -2V hingga -18V atau -4V hingga -20V.

Respons frekuensi     0 hingga 20.000 Hz

Waktu naik                    < 15 µs

Kisaran suhu pengoperasian     -30°C hingga +100°C

Tingkat proteksi

sertifikasi

Fitur Fungsional Produk

Keuntungan inti dari sistem sensor skala besar ini terletak pada kemampuan pengukurannya yang sangat besar dan kemampuan beradaptasi terhadap kondisi kerja yang keras.

Rentang dan kesenjangan pengukuran ekstra besar

Rentang linier 16,0 mm dan jarak bebas pemasangan nominal 5,5 mm memungkinkan PR6426/010-110 + CON021/916-160 menangani pergerakan poros yang sangat besar. Misalnya, pada unit pembangkit listrik tenaga air yang besar, akibat kejutan hidrolik dan pemuaian termal, perpindahan aksial poros dapat mencapai beberapa milimeter atau bahkan melebihi 1 sentimeter. Hanya sensor pada level PR6426 yang dapat mencakup rentang seluas itu.

Tidak sensitif terhadap kondisi permukaan

Medan induksi yang dihasilkan oleh probe besar 32mm sangat dalam dan halus. Hal ini membuat PR6426/010-110 sangat kebal terhadap cacat lokal pada permukaan poros, perubahan kecil pada ketebalan lapisan oli, atau sedikit kekasaran permukaan. Hasil pengukuran mencerminkan posisi rata-rata suatu area yang luas, bukan nilai sesaat suatu titik tertentu, sehingga data lebih stabil dan dapat diandalkan.

Dirancang khusus untuk alat berat

Struktur padat. Casing baja tahan karat dan kabel PTFE tugas berat dapat menahan tekanan mekanis dan suhu tinggi di lingkungan industri berat.

Dengan kisaran suhu pengoperasian yang luas, yaitu -35°C hingga +175°C, produk ini cocok untuk berbagai skenario mulai dari pembangkit listrik tenaga air di daerah dingin hingga kilang minyak tropis.

Performa dinamis tinggi

Meskipun sensornya besar, respons frekuensinya pada 20kHz tetap luar biasa. PR6426/010-110+CON021/916-160 tidak hanya dapat secara tepat mengukur perubahan perpindahan aksial secara perlahan namun juga menangkap getaran frekuensi rendah dan amplitudo besar yang disebabkan oleh kegagalan atau ketidakseimbangan bantalan.
