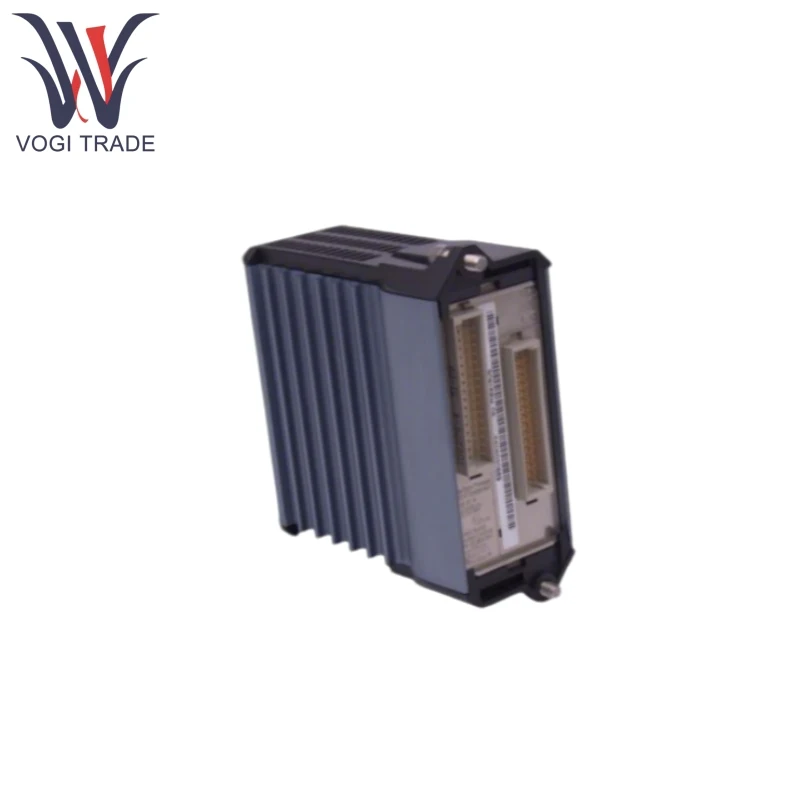

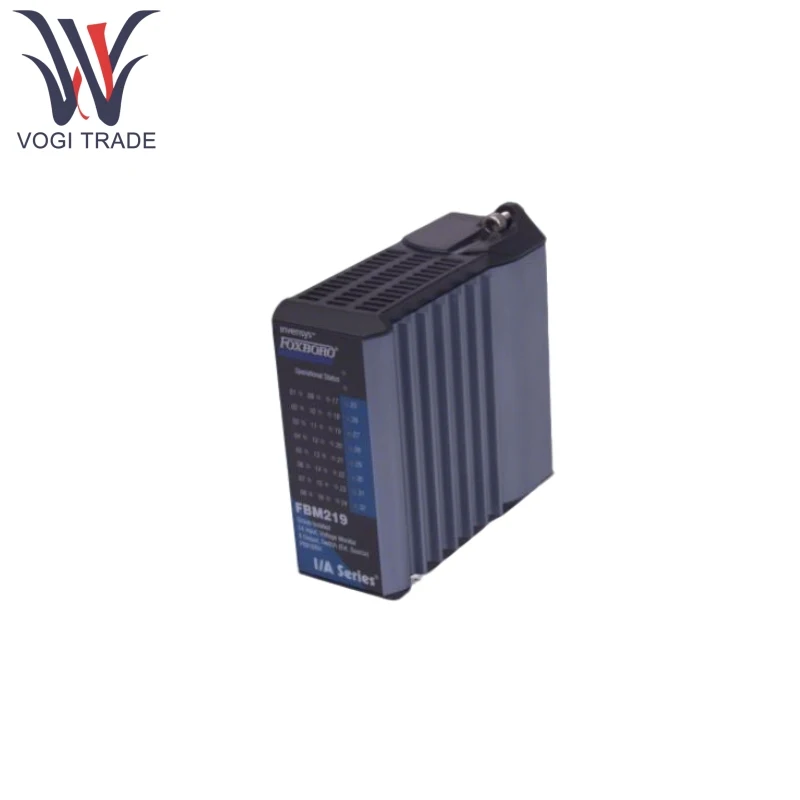

Merek: FoxboroDeskripsi: Modul Antarmuka I/O DiscreteKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 4Istilah pembayaran: T/T.Port Pengiriman: ShenzhenFoxboro FBM219 terutama digunakan untuk akuisisi dan kontrol sinyal diskrit di bidang industri. Fungsi intinya adalah untuk menghubungkan peralatan lapangan melalui komponen terminal untuk mewujudkan pemrosesan 24 sinyal input diskrit dan 8 sinyal output diskrit, yang dapat menggantikan fungsi 100 Sub-Sistem I/O Seri FBM, dan mendukung peningkatan skenario yang digunakan bersamaan dengan FBM yang diperluas.
| Pembuatan |
Foxboro |
| Nomor Model |
FBM219 |
| Nomor pemesanan |
FBM219 |
| Katalog |
- |
| Negara asal |
Amerika Serikat (AS) |
| Kode HS |
8538900000 |
| Dimensi |
12*12*6cm |
| Berat |
0.4kg |
Fitur Produk
Foxboro FBM219 memiliki 24 input diskrit dan 8 output diskrit dan mendukung isolasi grup dan mendukung sinyal multi-tegangan termasuk 15-60V DC, 120V AC/125V DC, 240V AC.
FOXBORO FBM219 Ruggedisasi untuk lingkungan Kelas G3 (Harsh) sebagaimana didefinisikan oleh standar ISA S71.04, dan tahan getaran (0,75m/s², 5-500Hz).
Foxboro FBM219 dapat dikonfigurasi dalam hal waktu filter input (tidak ada filter, 4/8/16/32ms), mode aman gagal, dan tipe output (kontinu/instan).

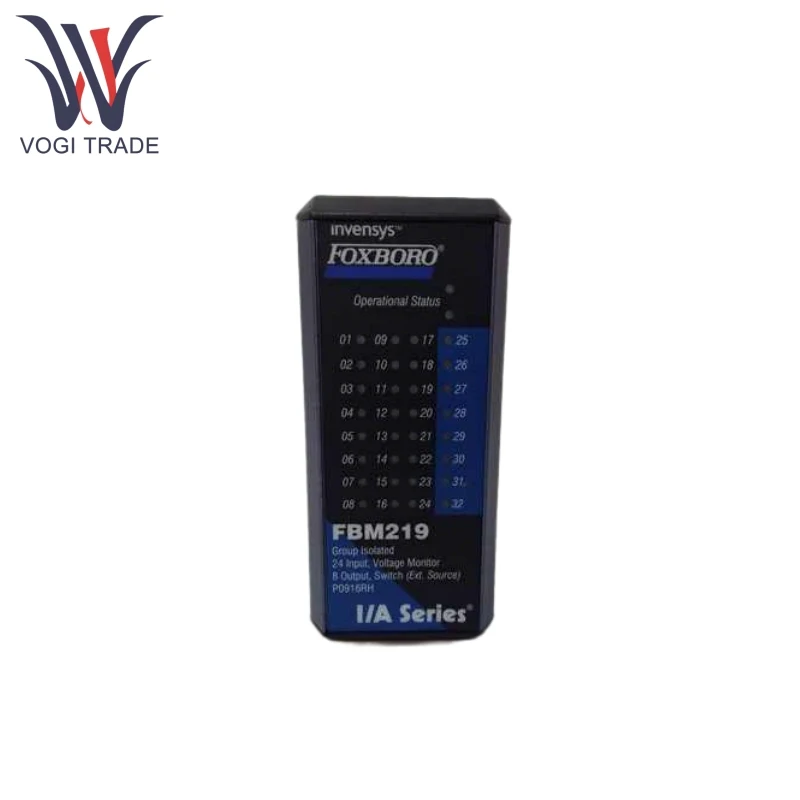

Foxboro FBM219 memiliki indikator LED terintegrasi di bagian depan untuk menunjukkan status operasi modul dan status diskrit dari setiap titik input/output.
Foxboro FBM219 dapat dihapus/diganti tanpa melepas kabel perangkat lapangan, kabel daya atau komunikasi untuk pemeliharaan yang mudah.
Foxboro FBM219 berkomunikasi dengan FCM (Modul Komunikasi Fieldbus) atau FCP (prosesor kontrol) melalui Fieldbus redundan 2Mbps dan mendukung pengalihan jalur A/B otomatis untuk memastikan kontinuitas komunikasi.
Sirkuit input/output dilindungi oleh pembatasan arus, Fusing Terpadu TA, isolasi optik, dll. Untuk mencegah gangguan arus berlebih atau sinyal.
Prinsip menggunakan Prinsip
Sinyal lapangan I/O terhubung ke Foxboro FBM219 melalui TA yang dipasang di rel DIN, yang bertanggung jawab untuk pengkondisian sinyal, isolasi, dan perlindungan.
Foxboro FBM219 menjalankan program logika I/O atau tangga terpisah, memproses sinyal sesuai dengan parameter yang dikonfigurasi seperti waktu penyaringan dan mode gagal-aman, dan menampilkan status secara real time melalui LED.
Foxboro FBM219 berkomunikasi dengan FCM/FCP melalui fieldbus redundan 2Mbps, dan desain yang berlebihan memastikan bahwa komunikasi tidak terganggu jika terjadi kegagalan jalur tunggal.
Desain yang berlebihan memastikan komunikasi yang tidak terputus jika terjadi kegagalan jalur tunggal. Desain hot-swappable memungkinkan penggantian modul online tanpa mengganggu pengoperasian peralatan lapangan, TA terhubung ke modul dengan kabel khusus (maksimum 30m), mendukung instalasi jarak jauh.
Parameter produk
Detail berikut adalah untuk modul antarmuka I/O Discrete Foxboro FBM219.
Tegangan di negara bagian: 15-30V DC
Tegangan off-State: 0-5V DC
Arus Khas: Sekitar 2.2mA pada 30V DC
Batas Resistansi Sumber: Maksimal 1KΩ Saat berada di negara (pada 15V DC), minimum 100kΩ saat di luar negara bagian (pada 30V DC)
Tegangan Terapan Maksimum: 60V DC
Arus beban maksimum: 0,25a
Arus kebocoran off-state: maksimum 0,25mA
Perlindungan beban induktif: Dioda pelindung eksternal atau varistor oksida logam (MOV) diperlukan
Tegangan input: 24V DC (desain redundan), memungkinkan fluktuasi +5% (batas atas) / -10% (batas bawah)
Konsumsi Daya Maksimum: 5W (pada 24V DC)
Disipasi Panas Maksimum: 6W (pada 24V DC)
Perlindungan Loop: Arus input terbatas pada 2.5mA
Isolasi grup: Grup input/output dan ground, serta antara input dan output, dapat menahan 600V AC selama 1 menit
Isolasi tingkat saluran (untuk TA spesifik seperti RH917LL/RH917LP/RH917LS): Setiap saluran dapat menahan 600V AC selama 1 menit dari saluran dan tanah lain.
