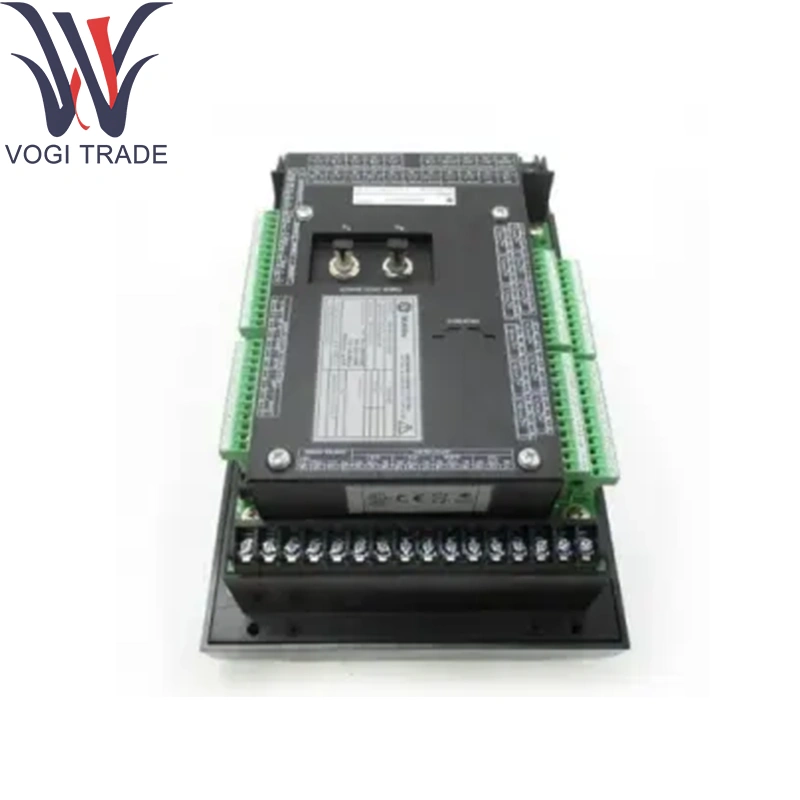

GE MAI10 369B184G5001

Parameter teknis

Saluran: 8 Input Analog Terisolasi untuk GE MAI10 369B184G5001

Rentang input (dapat dipilih per saluran):

Loop arus 4–20 mA (bertenaga loop pasif)

0–10 V DC Input Tegangan

Resolusi: 16-bit Δς ADC per saluran

Akurasi: ± 0,1 % dari skala penuh

Tingkat pengambilan sampel: 200 sampel/detik per saluran, akuisisi simultan

Isolasi: ≥ 1 kV saluran ke saluran dan saluran-ke-tanah

Perlindungan Input: Penjepit tegangan berlebih ke ± 35 V; Perlindungan Reverse-Polaritas

Penyaringan: Filter low-pass digital yang dapat diprogram (hingga 50 Hz)

Konektor:

Backplane: Konektor Dual 50-Pin Edge ke I/O-Pack Carrier

Kapal Lapangan: Header sudut kanan untuk blok terminal pluggable 16 posisi pada GE MAI10 369B184G5001

Peringkat Lingkungan:

Suhu operasi: –30 ° C hingga +65 ° C

Suhu penyimpanan: –40 ° C hingga +85 ° C

Kelembaban: Hingga 95 % RH, non-kondensasi

Fungsi produk

Kondisi, linierisasi, dan mendigitalkan sinyal proses analog melalui GE MAI10 369B184G5001, penerusan paket data yang dikalibrasi di atas bus Ionet Ethernet ke Mark Vie CPU. Diagnostik bawaan mendeteksi kondisi loop terbuka, sirkuit pendek, dan di luar jangkauan, melaporkan kesalahan ke sistem kontrol untuk tindakan yang mengkhawatirkan dan pencegahan tepat waktu.

Modul pendukung inti

I/O-Pack Carrier: IS42XPSCAH1B Power/Carrier Assembly yang menyediakan daya backplane dan konektivitas Ethernet ke GE MAI10 369B184G5001

Modul Pengontrol: IS200TPROH1C Mark Vie CPU Menangani Agregasi Data, Penskalaan, dan Algoritma Kontrol

Papan I/O komplementer:

Modul Input Digital (IS200TiciH2A)

Modul Relay-Output (IS400TRLYS1B)

Modul Keselamatan-I/O (IS220YSILS1B)

Komponen ekstensi

Blok Terminal Pluggable: Blok penjepit sekrup 16 arah yang dikunci untuk mencegah mis-insertion

DIN-RAIL & PANEL-MOUNT KIT: Klip dan kurung adaptor untuk 35 mm Rail atau Instalasi Panel Kabinet

Aksesoris Perisai: Klem Kabel dan Manik-manik Ferit untuk Penekanan EMI pada Loop Analog

Perlengkapan Kalibrasi: Kalibrator loop eksternal untuk verifikasi nol/rentang

Dukungan perangkat lunak

Konfigurasi & Kalibrasi:

Pilihan Jenis Saluran, Rentang, dan Pengaturan Filter yang Ditentukan melalui Templat GE ControlST ™/Toolboxst ™

Diagnostik & Pemantauan:

Alarm loop-time-real-time, sirkuit terbuka, dan sirkuit pendek tersedia dalam tag HMI dan OPC-DA

Tes mandiri dengan power-up dengan bendera diagnostik yang direkam dalam diagnostik pengontrol

Pembaruan Firmware: Disampaikan sebagai bagian dari rilis Sistem Mark Vie; Diterapkan melalui Toolboxst ™

Dokumentasi: Detail dalam Panduan Instalasi GE Mark Vie/Vies I/O dan Manual Referensi Modul Input Analog untuk GE MAI10 369B184G5001.
