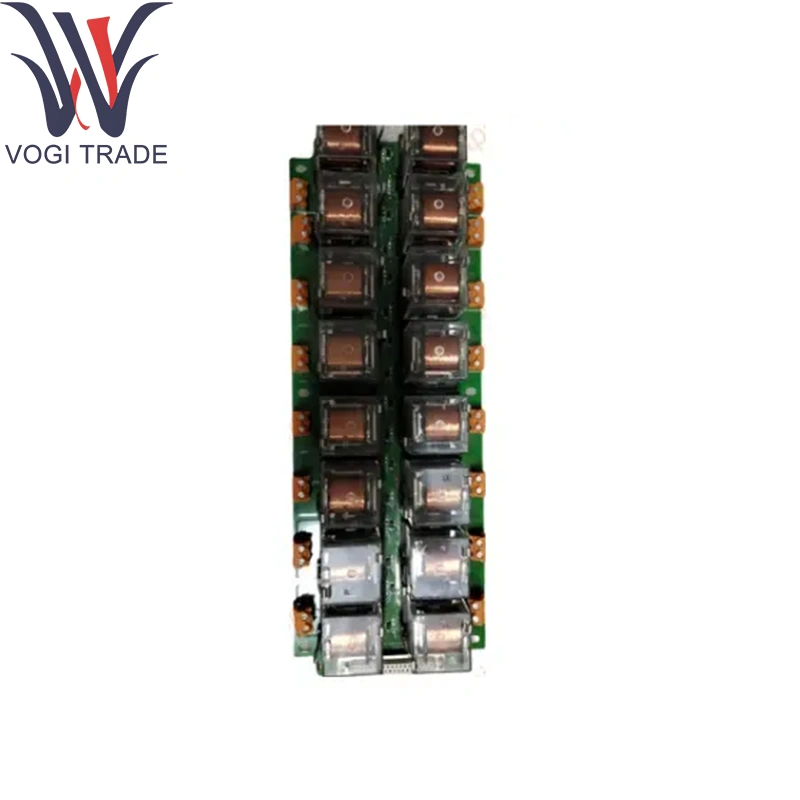

Merek: GEDeskripsi: BDO20 388A2275P0176V1Kondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventory Qty: 20Istilah pembayaran: T/T.Port Pengiriman: ShenzhenGE BDO20 388A2275P0176V1 digunakan sebagai antarmuka kabel lapangan utama untuk pembawa I/O-PACK BDO20 GE di kabinet kontrol Speedtronic Mark Vie/Vies.
| Pembuatan |
Ge |
| Nomor Model |
BDO20 |
| Nomor pemesanan |
388a2275p0176v1 |
| Katalog |
531x |
| Keterangan |
GE BDO20 388A2275P0176V1 Papan Terminol |
| Negara asal |
Amerika Serikat |
| Kode HS |
8479909090 |
| Dimensi |
233 × 160 × 50 mm |
| Berat |
0,3 kg |
Parameter teknis
Konektor Backplane: Dua Konektor Gaya DIN 50-pin yang cocok dengan pembawa BDO20
Blok Terminal:
Jenis penjepit sekrup pluggable, desain 52-posisi GE BDO20 388A2275P0176V1
Peringkat: 300 V AC/DC, 10 A per kutub
Desain Breakout: Passhrough sinyal pasif; Tidak ada komponen aktif atau konversi daya
Isolasi listrik: disediakan oleh modul I/O individu; Papan terminal hanya membawa sinyal yang tidak diubah
Lingkungan:
Temp Operasi: –40 ° C hingga +85 ° C
Temp penyimpanan: –55 ° C hingga +100 ° C
Kelembaban: Hingga 95 % RH, non-kondensasi untuk GE BDO20 388A2275P0176V1
Fungsi produk
Konsolidat dan label semua terminasi kabel lapangan untuk paket I/O campuran di GE BDO20 388A2275P0176V1, mempertahankan integritas sinyal sambil menyederhanakan pemasangan dan pemeliharaan. Kabel lapangan tetap pada blok terminal selama swap I/O-PACK, meminimalkan kesalahan downtime dan kabel.
Modul pendukung inti
BDO20 I/O-Pack Carrier: Menyediakan daya, backplane ionet, dan dukungan mekanis
Modul I/O: Input diskrit, output diskrit, input analog, output analog, dan papan khusus yang dihubungkan ke pembawa GE BDO20 388A2275P0176V1
Pengontrol CPU: GE Mark Vie Modul CPU Modul Pemrosesan Data I/O melalui Jaringan Ionet
Komponen ekstensi
Blok Terminal Alternatif: Tersedia dalam konfigurasi 16-, 32- dan 52-tiang; Varian penjepit musim semi untuk kabel tahan getaran
Kit pemasangan: Klip adaptor panel dan panel datar untuk rel 35 mm atau panel sasis
Manajemen Kabel: Saluran saluran kawat, klem relief-regangan, dan label label untuk organisasi harness
Suku Cadang: Rakitan Konektor Backplane Penggantian dan Kit Terminal-Blok untuk GE BDO20 388A2275P0176V1 Layanan Lapangan
Dukungan perangkat lunak
Konfigurasi: tidak ada - perangkat keras yang penuh pasif; Tidak ada firmware atau perangkat lunak di papan terminal itu sendiri
Diagnostik: Kehadiran diverifikasi saat power-up melalui ID operator; Modul yang hilang atau salah ditandai dalam diagnostik pengontrol
Dokumentasi: Panduan Instalasi dan Pengkabelan di Panduan Instalasi GE BDO20 I/O dan Manual Referensi Terminal-Board untuk GE BDO20 388A2275P0176V1.
