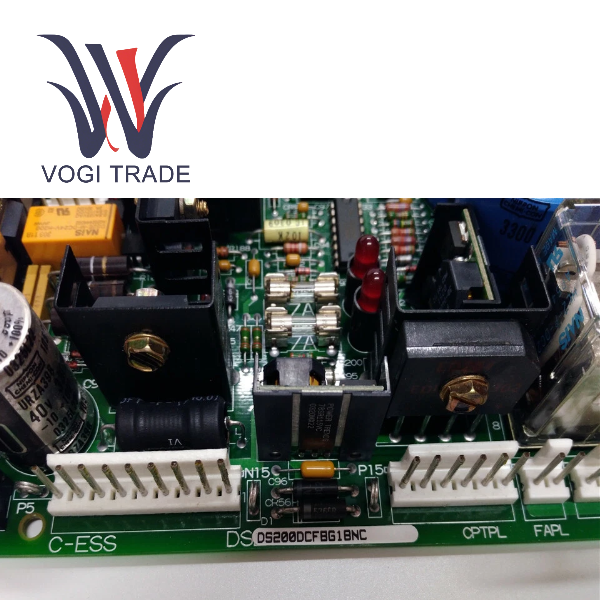

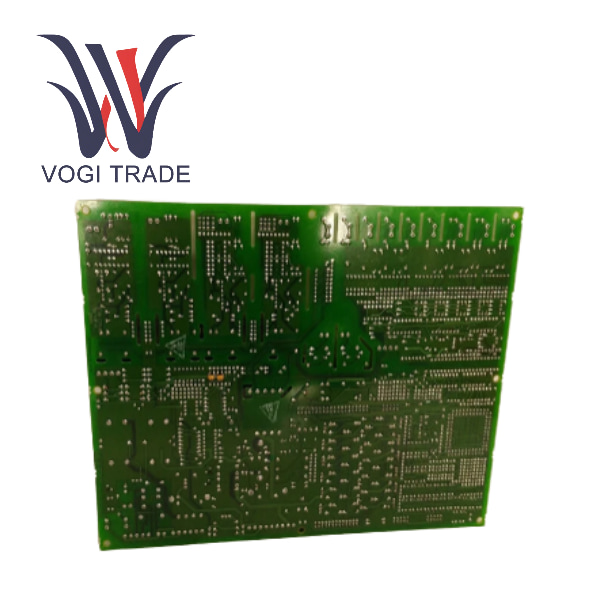

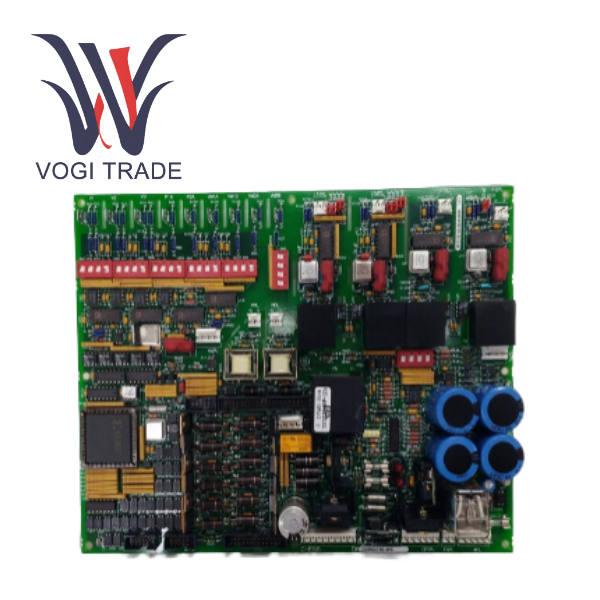

Merek: GEDeskripsi : PAPAN TENAGA LISTRIKKondisi: BaruSertifikat: SURAT GARANSI LAPORAN UJI COOGaransi: 1 tahunJumlah Persediaan: 7Jangka Waktu Pembayaran: T/TPelabuhan Pengiriman: XiamenGE DS200DCFBG1BNC adalah papan kontrol catu daya dan umpan balik untuk sistem penggerak industri GE (seperti DC2000 dan EX2000).
| Ikhtisar Produk |
GE |
| Nomor Model |
DS200DCFBG1BNC |
| Nomor Pemesanan |
DS200DCFBG1BNC |
| Katalog |
tandai v |
| Negara Asal |
Amerika Serikat |
| KODE HS |
8479909090 |
| Dimensi |
35cm*35cm*5cm |
| Dimensi Pengepakan |
37cm*37cm*7cm |
| Berat |
1,5kg |
Ikhtisar Produk
DS200DCFBG1BNC adalah modul pemrosesan daya dan umpan balik inti untuk sistem kontrol industri General Electric (GE), yang dirancang khusus untuk drive seri DC2000 dan EX2000. Kartu papan ini mengintegrasikan keluaran daya multi-saluran, akuisisi dan konversi sinyal, penggerak peralatan dan fungsi perlindungan sistem, dan merupakan komponen kunci untuk memastikan pengoperasian sistem penggerak industri yang stabil. Versi G1BNC telah meningkatkan kompatibilitas secara signifikan dengan mengoptimalkan perangkat keras dan fungsi, sehingga lebih cocok untuk lingkungan industri yang keras.
Fungsi Inti
Manajemen daya multi-saluran efisiensi tinggi
Ubah input 38V AC atau 24V DC menjadi tegangan +5V, ±15V, dan ±24V DC yang diatur yang diperlukan oleh sistem kontrol, dan sediakan daya AC 115V untuk kipas sasis.
Semua keluaran daya dilengkapi dengan proteksi arus lebih dan arus pendek (melalui sekering FU1-FU3) untuk menjamin keamanan pasokan daya sistem.
Pemantauan dan umpan balik sinyal yang tepat
Akuisisi rangkaian osilator yang dikontrol tegangan (VCO) secara real-time
Sinyal tegangan/arus saluran AC
Tegangan jembatan DC dan tegangan motor
Versi BNC mengadopsi logika jumper dan tata letak sirkuit yang dioptimalkan untuk meningkatkan kemampuan anti-interferensi dan stabilitas jangka panjang.
Sinyal analog diubah menjadi sinyal frekuensi dan kemudian ditransmisikan ke papan kontrol utama (SDCC/LDCC) untuk mencapai kontrol loop tertutup dan diagnosis kesalahan.
Konfigurasi perangkat keras yang fleksibel
Jumper yang dapat dikonfigurasi (JP) dan sakelar DIP (SW) terpasang mendukung penyesuaian jangkauan sinyal dan mode input sesuai dengan model driver dan jenis sensor.
Versi BNC mengadopsi logika jumper dan tata letak sirkuit yang dioptimalkan untuk meningkatkan kemampuan anti-interferensi dan stabilitas jangka panjang.
Antarmuka drive dan kontrol terintegrasi
Sirkuit penggerak pulsa gerbang SCR internal secara langsung mengontrol pemicuan armatur dan thyristor eksitasi.
Dilengkapi dengan antarmuka relai untuk menggerakkan kontaktor utama (MA/MD), menyederhanakan pengkabelan eksternal.
Parameter Teknis
|
Barang |
Keterangan |
|
Nomor Model |
DS200DCFBG1BNC |
|
Daya Masukan |
38V AC (±10%) atau 24V DC |
|
Daya Keluaran |
+5V/4A, ±15V/0,8A, ±24V, 115V AC |
|
Umpan Balik Sinyal |
Mendukung keluaran sinyal frekuensi VCO (0-500kHz) dan sinyal tegangan analog |
|
Mekanisme Perlindungan |
Sekering FU1 (115V AC), FU2/FU3 (±24V DC) |
|
Sistem yang kompatibel |
DC2000, EX2000, CB2000, ME2000, GF2000, dll. |
Sirkuit penggerak pulsa gerbang SCR internal secara langsung mengontrol pemicuan armatur dan thyristor eksitasi.
Kontrol eksitasi generator (EX2000) bekerja sangat baik dalam mengatur tegangan keluaran dan daya generator secara tepat
Kontrol daya pada jalur produksi otomatis menggunakan PLC untuk mencapai fungsi menghidupkan dan mematikan motor, pengaturan kecepatan, dan perlindungan
