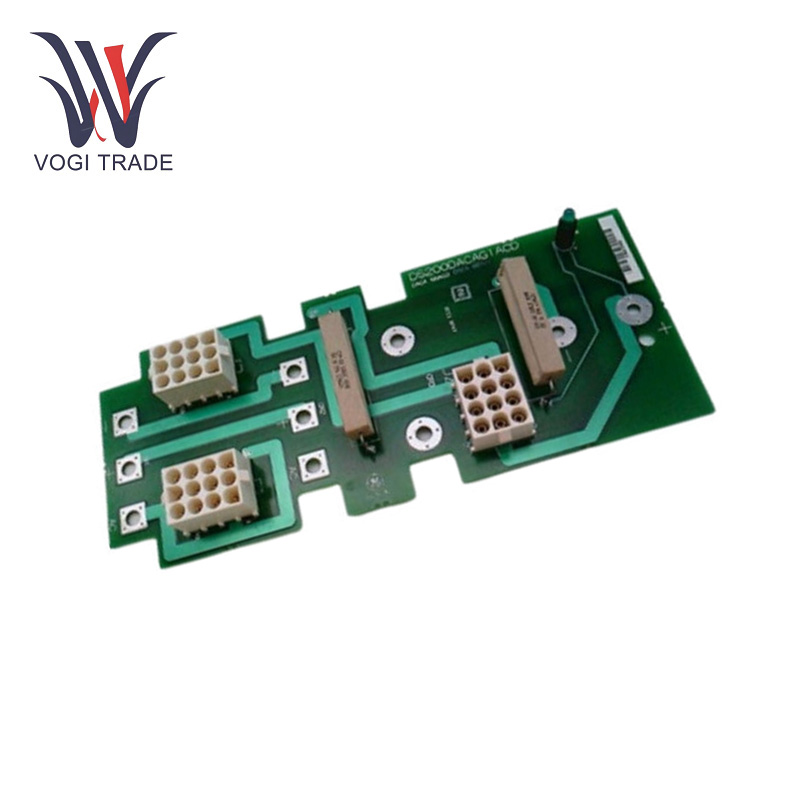

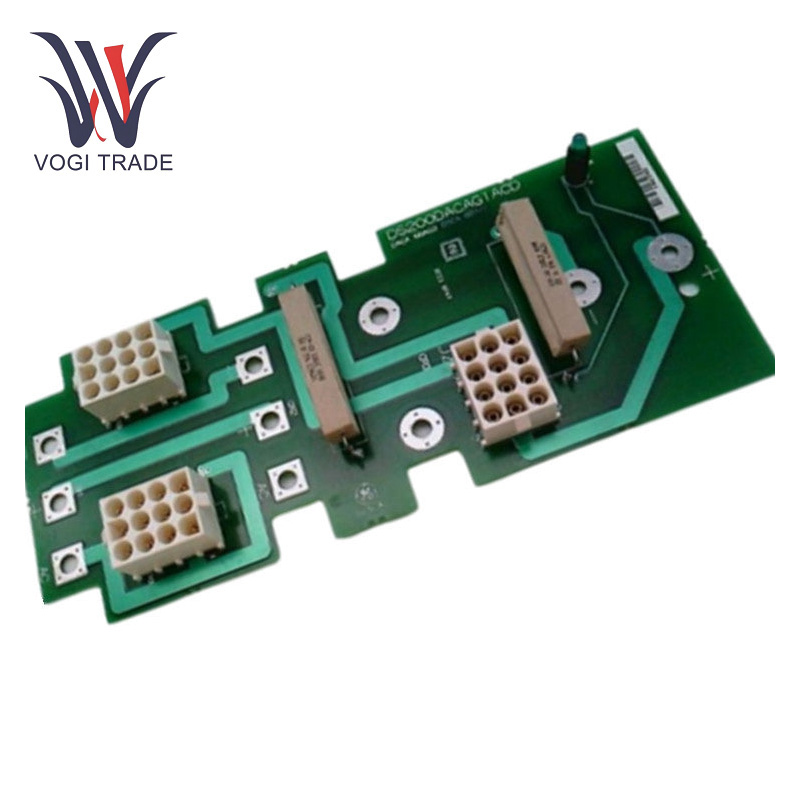

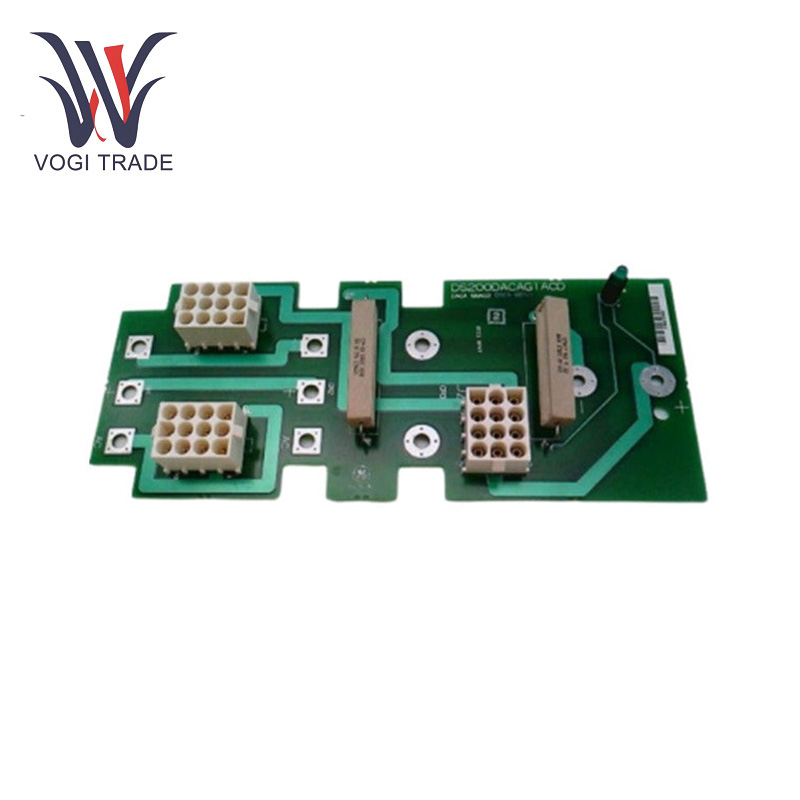

GE DS200DACAG1ACD

Parameter operasi

Tegangan input: 105-132V AC

Tegangan output: 90-145v DC

Arus keluaran maksimum: 9.5 amp

Kisaran suhu operasi:-30 hingga 60 ° C.

Tegangan riak output: Tegangan riak output adalah 4 V p - p.

Output Peringkat Arus:Peringkat arus output adalah 9,5 per dc.

Fungsi produk

Konversi Daya AC/DC: Fungsi utama GE DS200DACAG1ACD adalah bertindak sebagai modul konversi daya AC/DC. Ini menggunakan penyearah jembatan gelombang penuh untuk konversi daya, secara efisien mengubah arus bolak -balik yang masuk menjadi arus searah. Konversi ini sangat penting untuk menyalakan komponen dalam sistem kontrol GE Speedtronic yang membutuhkan daya DC.

Penyimpanan Energi Lokal: Penyimpanan Energi Lokal Ekstra. Fitur penyimpanan energi ini memungkinkan sistem untuk terus berjalan untuk waktu terbatas jika terjadi kehilangan daya kontrol, memberikan perjalanan tidak langsung - melalui itu membantu menjaga operasional bahkan ketika daya hilang. Ini sangat penting karena membantu menjaga sistem kontrol utuh dari mengalami kehilangan data dan tidak memastikan kerusakan seluruh pengaturan setelah kegagalan daya sementara.

Kemampuan paralel: GE DS200DACAG1ACD memungkinkan paralel, yang berguna saat arus output yang lebih besar diperlukan. Dengan menghubungkan beberapa modul DS200DACAG1ACD secara paralel, kapasitas output arus keseluruhan dapat ditingkatkan untuk memenuhi tuntutan sistem yang lebih banyak - sistem haus.

Instalasi

Pemasangan: GE DS200DACAG1ACD memiliki total empat lubang pemasangan di pangkalannya, yang memungkinkan pemasangan mudah pada kerangka kerja atau peralatan yang diinginkan. Lubang -lubang ini menciptakan titik perataan untuk jangkar di perlengkapan masing -masing.

Koneksi daya: Input AC dan output DC melalui konektor 12 - posisi. Konektor penerbangan dimasukkan untuk input dan output daya, sehingga memastikan koneksi yang stabil dan mengurangi kemungkinan memiliki koneksi longgar yang mengakibatkan kegagalan daya.

Pemilihan input: Seperti yang disebutkan sebelumnya, untuk pemilihan tegangan input antara 115 V AC dan 230 V AC, kabel internal yang terhubung ke JTX1 atau JTX2 digunakan. Metode sederhana namun efektif ini memungkinkan pengguna untuk mengonfigurasi modul sesuai dengan catu daya yang tersedia.

Rentang aplikasi

Sistem Kontrol： GE DS200DACAG1ACD terutama digunakan dalam sistem kontrol GE Speedtronic. Secara khusus, diterapkan ketika sumber daya primer untuk sistem kontrol adalah 125 V DC, dengan atau tanpa baterai. Ini dapat ditemukan di berbagai aplikasi industri seperti pembangkit listrik, di mana ia memainkan peran penting dalam menyalakan sistem kontrol turbin. Sistem kontrol ini bergantung pada daya DC stabil yang disediakan oleh GE DS200DACAG1ACD untuk memastikan operasi turbin yang efisien dan aman.

Pemecahan masalah

Kekuatan - Masalah Terkaits: Jika tidak ada tegangan output, pertama -tama periksa tegangan input. Validasi bahwa tegangan input kisaran 105 - 132 V AC dan pemilihan tegangan input 115 V AC atau 230 V AC diatur dengan benar oleh koneksi kabel internal ke JTX1 atau JTX2.

Masalah overheating: Jika modul terlalu panas, periksa suhu lingkungan operasi. Jika suhu sekitar lebih tinggi dari 60 ° C, dapat menyebabkan modul terlalu panas. Langkah -langkah pendinginan tambahan seperti kipas atau heat sink diperlukan. Seharusnya tidak ada penyumbatan di sekitar modul yang menyebabkan pembatasan aliran aliran udara luar.

Output masalah riak: Jika tegangan riak output melebihi riak harus sama kurang dari 4 V P-P, kapasitor filter output mungkin bersalah. Periksa kapasitor untuk pembengkakan, kebocoran, atau tanda -tanda kerusakan. Kapasitor kemudian harus diganti dengan kapasitor yang tepat jika ditemukan rusak dalam apa yang ada. Selain itu, pengguna diharuskan untuk memasok filter input untuk mengurangi arus harmonik. Dalam situasi seperti itu, filter input mungkin memiliki kesalahan. Kegagalan filter input akan menyebabkan riak output yang terlalu berlebihan.
