Merek: GEDeskripsi : PAPAN TENAGA LISTRIKKondisi: BaruSertifikat: SURAT GARANSI LAPORAN UJI COOGaransi: 1 tahunJumlah Persediaan: 7Jangka Waktu Pembayaran: T/TPelabuhan Pengiriman: XiamenGEDS200DCFBG1BKC adalah papan kontrol catu daya dan umpan balik untuk sistem penggerak industri GE (seperti DC2000 dan EX2000).
| Ikhtisar Produk |
GE |
| Nomor Model |
DS200DCFBG1BKC |
| Nomor Pemesanan |
DS200DCFBG1BKC |
| Katalog |
tandai v |
| Negara Asal |
Amerika Serikat |
| KODE HS |
8479909090 |
| Dimensi |
35cm*35cm*5cm |
| Dimensi Pengepakan |
37cm*37cm*7cm |
| Berat |
1,5kg |
Parameter Teknis
| Barang |
Spesifikasi |
| Model Produk |
DS200DCFBG1BKC |
| Fitur Inti |
Pembangkit listrik multi-saluran, pemantauan umpan balik sinyal, penggerak pemicu SCR, kontrol kontaktor |
| Daya masukan |
38V AC (±10%) atau 24V DC |
| Daya keluaran utama |
+5V/4A, ±15V/0,8A, ±24V DC, 115V AC (kipas) |
| Umpan balik sinyal |
Pantau tegangan/arus saluran AC, tegangan jembatan DC, tegangan motor, arus shunt, dll melalui rangkaian VCO |
| Konfigurasi |
13 jumper (JP), 7 sakelar DIP (SW) |
| Peningkatan utama |
Jumper JP13 (hanya untuk BKC dan versi di atasnya) digunakan untuk catu daya medan magnet dan penskalaan paralel multi-jembatan |
| Sistem yang kompatibel |
GE DC2000, CB2000, EX2000, FC2000, GF2000, ME2000, AC2000 IGBT |
Karakteristik Fungsional
GE DS200DCFBG1BKC memiliki kemampuan output daya yang kuat dan menyediakan beberapa catu daya yang diatur, termasuk catu daya +5V/4A, ±15V/0,8A, dan ±24V DC, untuk memberi daya pada seluruh sistem kontrol.
Kinerja papan GE dalam pemrosesan sinyal presisi juga sangat baik. Papan ini dilengkapi dengan sirkuit osilator yang dikontrol tegangan (VCO) multi-saluran dan sirkuit pemrosesan sinyal analog, yang secara tepat dapat memantau amplitudo dan fase tegangan saluran AC, tegangan jembatan DC, tegangan motor, dan keluaran sinyal arus tingkat milivolt oleh shunt.
Tiga belas jumper (JP) yang dapat dikonfigurasi on-board dan tujuh sakelar DIP (SW) memungkinkan pengguna untuk secara tepat mengkonfigurasi jenis input sinyal (shunt langsung atau VCO eksternal), status aktivasi sirkuit VCO, dan rentang umpan balik tegangan/arus sesuai dengan model penggerak tertentu, ukuran sasis, dan jenis sensor.
Ikhtisar Produk

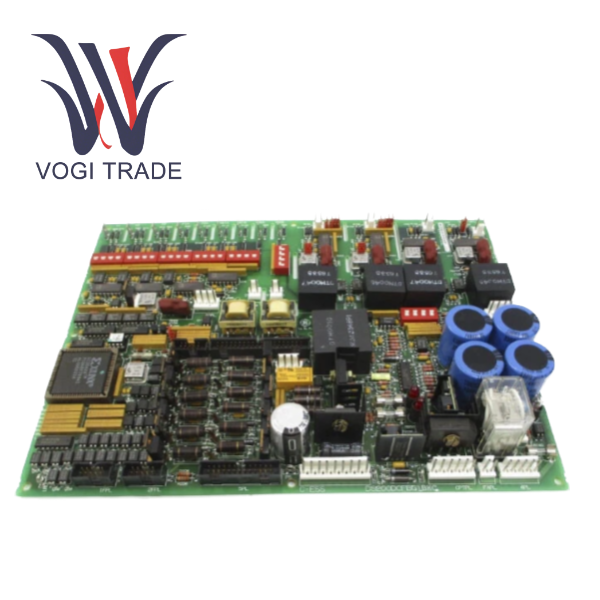

DS200DCFBG1BKC adalah papan kontrol daya dan umpan balik untuk sistem penggerak industri General Electric, seperti DC2000 dan EX2000. Kartu papan ini memiliki dua fungsi inti:
PAPAN POWER SUPPLY memiliki fungsi pembangkitan dan distribusi listrik multi-saluran. Mengonversi dan mengatur input 38V AC atau 24V DC menjadi berbagai catu daya tingkat kontrol (+5V, ±15V, dan ±24V DC) yang diperlukan oleh sistem, dan menyediakan daya 115V AC untuk kipas sasis.
Fungsi pemantauan dan umpan balik sinyal GE yang komprehensif juga diterapkan pada board ini. Melalui rangkaian osilator yang dikontrol tegangan (VCO) on-board, sinyal tegangan dan arus utama (seperti tegangan/arus jangkar, tegangan/arus saluran AC, dan tegangan motor) diubah menjadi sinyal frekuensi dan ditransmisikan ke papan kontrol tingkat atas (SDCC/LDCC) untuk mencapai pemantauan sistem, perlindungan, dan kontrol pemicu.
Minimalake gangguan eksternal
Termasuk sirkuit kontrol pulsa pemicu gerbang thyristor (SCR) untuk menggerakkan thyristor jangkar dan sirkuit medan.
DS200DCFBG1B Menyediakan sirkuit penggerak kontaktor untuk mengendalikan kontaktor utama (MA) dan kontaktor motor (MD). Dilengkapi dengan **perlindungan sekering** yang komprehensif (FU1, FU2, FU3) dan indikasi kesalahan lampu LED/neon yang sesuai.
