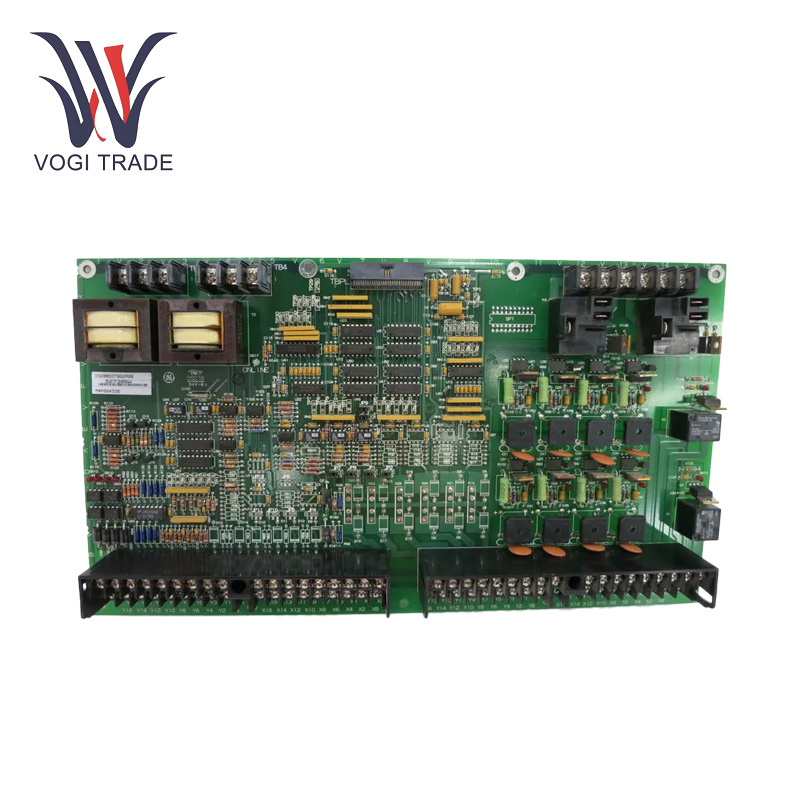

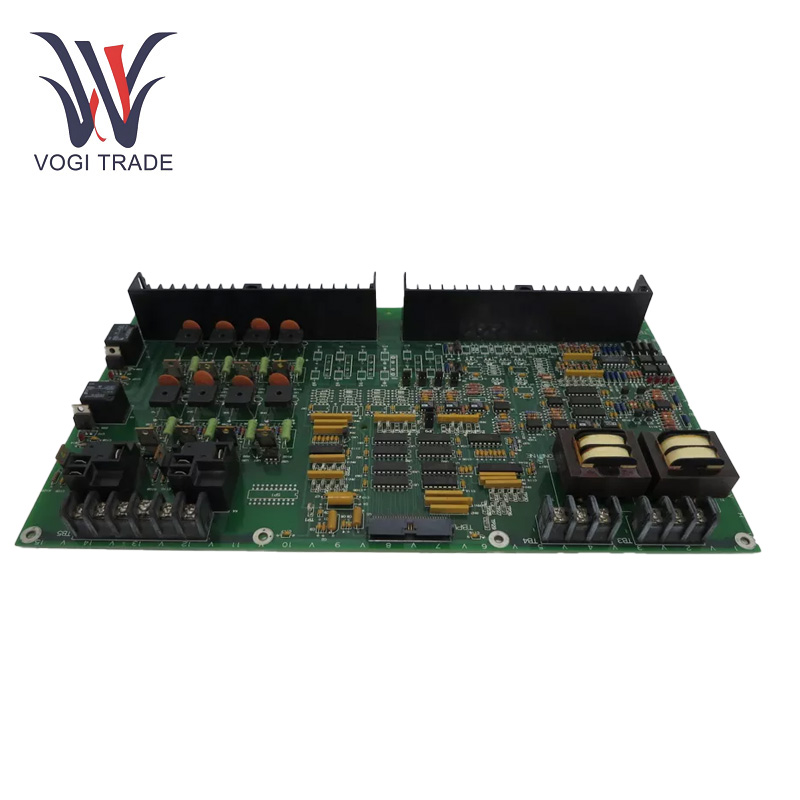

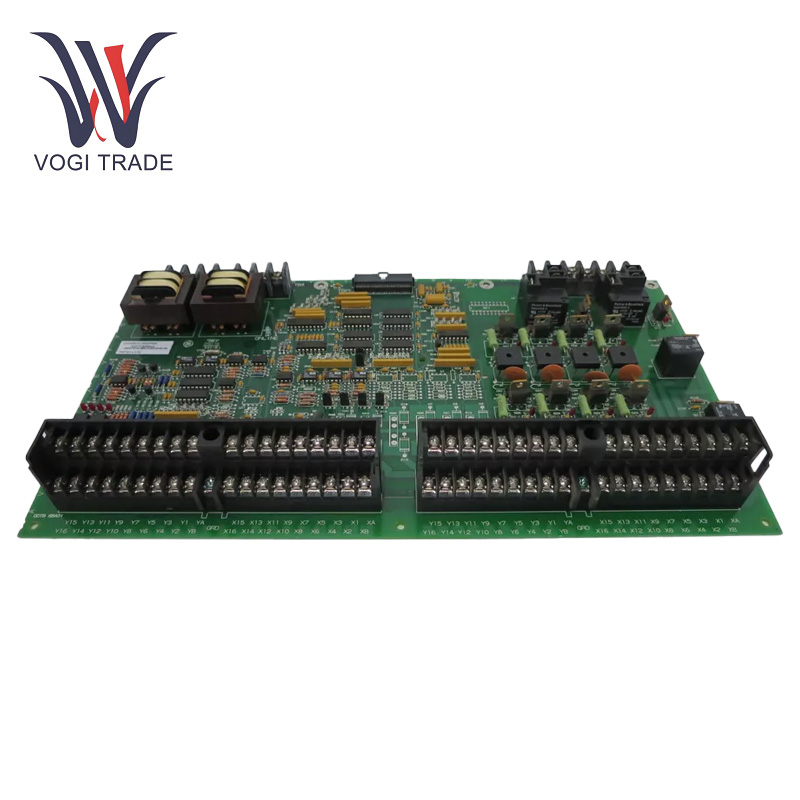

GE DS200DDTBG2ABB

Parameter operasi

Parameter tegangan: Ini dapat merespons 24 - 250 VDC / 24 - 230 VAC pada 60 Hz, atau 125 - 230 VAC pada 50 Hz.

Input AC tegangan tinggi: 2

Input sinyal arus tinggi: 6

Input sinyal arus rendah: 3

4-20 mA input loop saat ini: Hingga 2

Input tegangan yang tidak terdedikasikan: Tersedia

Output analog buffered: 4

4-20 ma saat ini oUTPUT: 2

Input/Output Digital: 16

Parameter tegangan: Ini dapat merespons 24 - 250 VDC / 24 - 230 VAC pada 60 Hz, atau 125 - 230 VAC pada 50 Hz.

Kisaran suhu:adalah 0 hingga 50 ºC.

Fungsi produk

Manajemen Sinyal I/O.: GE DS200DDTBG2ABB adalah papan Terminal Auxiliary I/O Commutated Commutated Papan Terminal Pekerjaan Massal Kabel Pita Konektor Kepadatan Tinggi untuk menghubungkan beberapa model lain berarti ini adalah keberhasilan utama. Ini memungkinkan tautan untuk memindahkan semua jenis sinyal input dan output dari satu komponen ke komponen lainnya di sistem kontrol. Ini juga terhubung ke papan analog DS200Adma - ke - digital dalam sistem kontrol LS2100 untuk sinyal I/O tambahan.

Pengkondisian dan isolasi sinyal: GE DS200DDTBG2ABB Timbangan, buffer, kondisi dan isolat sinyal. Ini berguna karena menerjemahkan sistem lingkungan - sinyal level ke dalam format yang dapat dipahami oleh sistem DSP. Di lingkungan industri, misalnya, sinyal analog yang dihasilkan oleh berbagai sensor akan membutuhkan pengkondisian analog sebelum dapat diproses oleh bagian digital.

Beberapa INPtipe UT dan output: 31 input digital dan 33 output digital, 8 output analog input digital dapat menerima sinyal biner -status dari sakelar atau sensor, dan output digital dapat menggerakkan relay dan solenoid. Koneksi perburuan biasanya cukup mudah. 8 Output analog yang digunakan untuk memberikan sinyal variabel kontinu untuk kontrol aktuator atau untuk memantau sensor analog - jenis.

Instalasi

Konektor - koneksi berbasis:GE DS200DDTBG2ABB memiliki enam konektor yang masing -masing memiliki fungsi dan metode koneksi yang berbeda. 60 - pin tinggi - header kabel pita kepadatan konektor TB5 adalah strip terminal 6 - posisi dan klem TB3 dan konektor TB4 adalah strip dan klem terminal posisi 3 - posisi. Konektor Terminal - Jenis - Jenis ini berguna untuk membuat koneksi kawat atau koneksi ke bagian -bagian kompran lain yang dapat dijepit di tempatnya. Dengan demikian, konektor TB1 dan TB2 adalah 36 - posisi konektor baris ganda, sehingga mencapai sejumlah besar sinyal untuk subsistem tertentu.

Catatan pemasangan: GE DS200DDTBG2ABB dimaksudkan untuk dipasang di belakang panel kontrol industri standar. Kemungkinan komponen memiliki lubang pemasangan, slot, atau fitur serupa yang memungkinkannya untuk dipasang dengan aman ke panel dengan sekrup atau pengencang lain yang sesuai. Ini adalah efek bahwa papan stabil dan tidak rentan terhadap kerusakan selama operasi karena pemasangan yang tidak tepat.

Rentang aplikasi

Sistem Kontrol Industri: Sebagian besar digunakan dalam sistem kontrol starter statis LS2100 bagian dari sistem GE Mark V. Sistem kontrol individu ini tersebar luas di pembangkit listrik pengaturan industri, kilang, fasilitas manufaktur skala besar. Untuk menangani pengoperasian motor listrik, generator, dan peralatan listrik tinggi lainnya.

Sistem Otomasi: GE DS200DDTBG2ABB dapat digunakan untuk berinteraksi dengan berbagai sensor, aktuator, dan pengontrol lainnya untuk mengotomatisasi jalur manufaktur secara teratur. Misalnya, ia juga dapat bertindak sebagai penerima sinyal dari sensor, yang dapat digunakan untuk memantau posisi atau keadaan bagian mesin, dan pengirim sinyal yang mentransmisikan sinyal kontrol ke aktuator untuk menyesuaikan operasi mesin.

Pemecahan masalah

Inspeksi Visual: Periksa papan untuk tanda -tanda kerusakan atau cacat yang terlihat, seperti komponen terbakar atau jejak yang retak.

Periksa koneksi: Pastikan semua kabel dan konektor pita terpasang dengan benar dan tidak terkorosi.

Judul: Jumper Switch SettingsObjective: Untuk memastikan bahwa semua sakelar pelompat disejajarkan dengan benar dan dikonfigurasi sesuai pengaturan pabrik atau persyaratan aplikasi tertentu.

Pengujian Sinyal:Gunakan titik tes untuk pengujian integritas sinyal dan untuk mengkonfirmasi bahwa semuanya berjalan seperti yang diharapkan.

Indikator LED: Periksa status LED untuk indikasi kesalahan atau status abnormal
