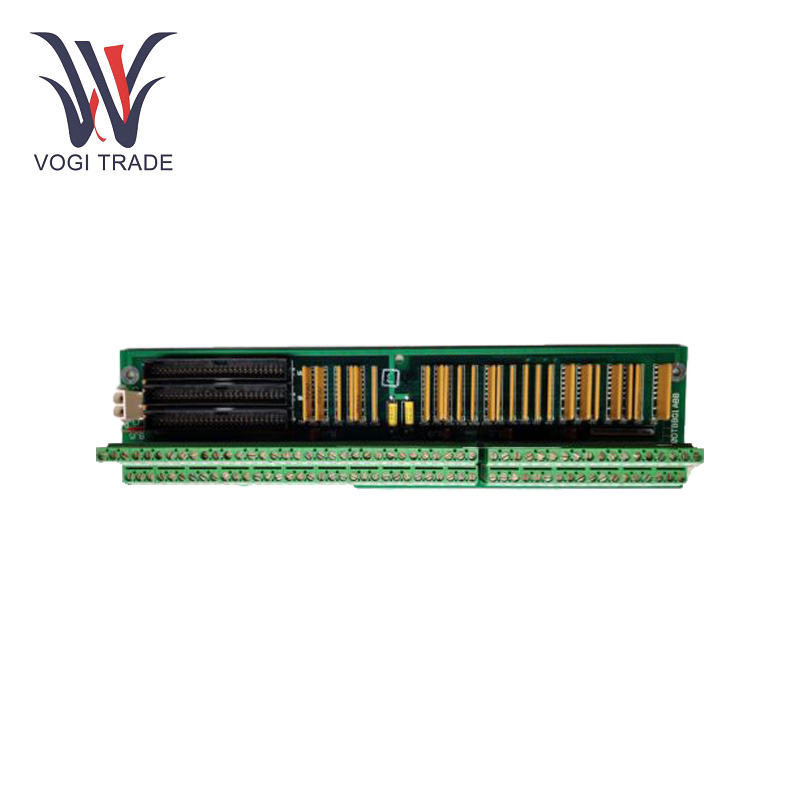

Merek: GEDeskripsi: Papan Konektor Digital TerminalKondisi: BaruSertifikat: SURAT GARANSI LAPORAN UJI COOGaransi: 1 tahunJumlah Persediaan: 10Jangka Waktu Pembayaran: T/TPelabuhan Pengiriman: ShenZhenEfisiensi energi GE DS200DTBBG1ABB memastikan konsumsi daya minimal dengan tetap menjaga kinerja optimal, yang merupakan komponen penting dalam sistem kontrol turbin.
| Pembuatan |
GE |
| Nomor Model |
DS200DTBBG1ABB |
| Nomor Pemesanan |
DS200DTBBG1ABB |
| Katalog |
tandai v |
| Negara Asal |
Amerika Serikat |
| KODE HS |
8479909090 |
| Dimensi |
30cm*10cm*6cm |
| Dimensi Pengepakan |
32cm*12cm*8cm |
| Berat |
1,2kg |
Parameter Teknis
Rentang tegangan masukan: 24VDC hingga 125VDC.
Kisaran suhu pengoperasian: - 30°C hingga 65°C.
Kisaran suhu penyimpanan: -40°C hingga 85°C .
Blok terminal: 2, setiap blok terminal dapat menampung hingga 95 jalur sinyal, yang dapat mengelola jalur secara efektif.
Konektor: Terdapat tiga konektor 50-pin untuk memudahkan koneksi dengan komponen sistem lainnya, dan juga dilengkapi dengan konektor bayonet dan jumper.
Karakteristik Fungsional
Penghentian Sinyal Digital: GE DS200DTBBG1ABB berfungsi sebagai terminasi input kontak digital 47-96, menyediakan titik koneksi khusus untuk sinyal input digital tertentu, memastikan transmisi sinyal digital yang akurat dan andal antara perangkat lapangan dan sistem kontrol.
Pemasangan Rel DIN: GE DS200DTBBG1ABB dirancang untuk sambungan rel DIN, memungkinkan pemasangan dan pelepasan yang mudah. Papan ini dapat ditumpuk secara vertikal pada rel DIN untuk menghemat ruang kabinet, dan jika perlu, dua papan DSVO dapat dihubungkan ke VSVO.
Koneksi Serbaguna: Blok terminal ganda dan beberapa konektor GE DS200DTBBG1ABB menawarkan manajemen kabel yang efisien dan opsi koneksi yang fleksibel, memungkinkan integrasi tanpa batas dengan komponen sistem lain seperti sensor, aktuator, dan pengontrol.
Konfigurasi Papan: Pada DSVOH1B, resistansi kumparan katup servo berkisar antara 22W hingga 1.000W dan arus kumparan yang diperlukan dapat dipilih melalui jumper JP1 dan JP2.
Pemecahan masalah
Kegagalan Transmisi Sinyal：Ketika masalah transmisi sinyal dengan GE DS200DTBBG1ABB muncul, pengguna harus menganalisis poros pulsa. Pastikan kabel sinyal tersambung dengan benar dan tidak rusak. Ukur dan uji level sinyal pada port input dan output dengan multimeter atau osiloskop jika sinyal berada pada kisaran normal. Jika sinyalnya normal, periksa perangkat dan sirkuit terkait yang terhubung ke antarmuka.
Masalah Dewan: Jika board itu sendiri bermasalah, periksa apakah ada tanda-tanda kerusakan (komponen terbakar, konektor longgar, bekas patah, dll.) Kapan pun Anda bisa, gunakan alat diagnostik atau perangkat lunak untuk melakukan pemeriksaan menyeluruh terhadap fungsi dan status board. Ganti papan dengan yang baru jika rusak.
Area Aplikasi
Kontrol Turbin dan Generator:GE DS200DTBBG1ABB berperan penting dalam sistem kontrol GE Speedtronic Mark VI untuk memastikan koneksi sinyal yang efisien antar komponen dalam proses kontrol turbin dan generator.
Otomasi Industri: Dalam berbagai sistem otomasi industri, digunakan untuk menghubungkan sensor, aktuator, dan perangkat kontrol lainnya, untuk mencapai akuisisi data waktu nyata, pemrosesan sinyal, dan kontrol perangkat, untuk meningkatkan tingkat otomatisasi dan efisiensi produksi jalur produksi .
Pembangkit Listrik: GE DS200DTBBG1ABB dapat digunakan secara luas dalam sistem kendali pembangkit listrik untuk memantau dan mengontrol pengoperasian berbagai peralatan seperti boiler, turbin, dan generator, memastikan pengoperasian peralatan pembangkit listrik yang stabil dan konversi energi yang efisien.
