GE DS200GDPAG1AHE

Merek: GE
Deskripsi: DS200GDPAG1AHE
Kondisi: Baru
Sertifikat: SURAT GARANSI LAPORAN UJI COO
Garansi: 1 tahun
Jumlah Persediaan: 1
Jangka Waktu Pembayaran: T/T
Pelabuhan Pengiriman: Xiamen

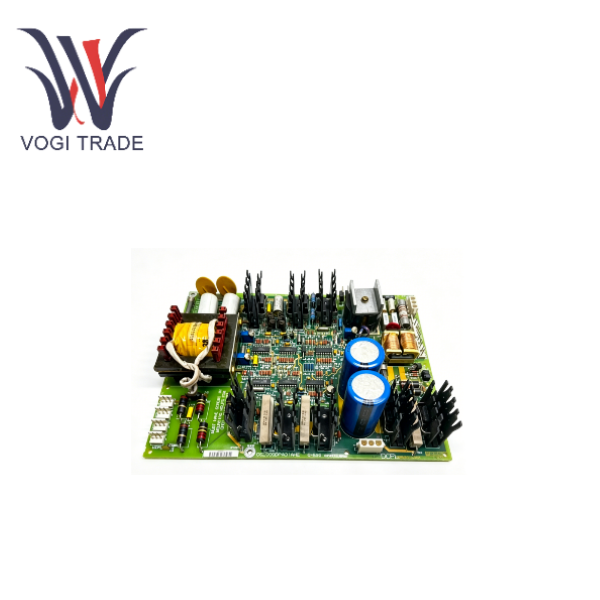

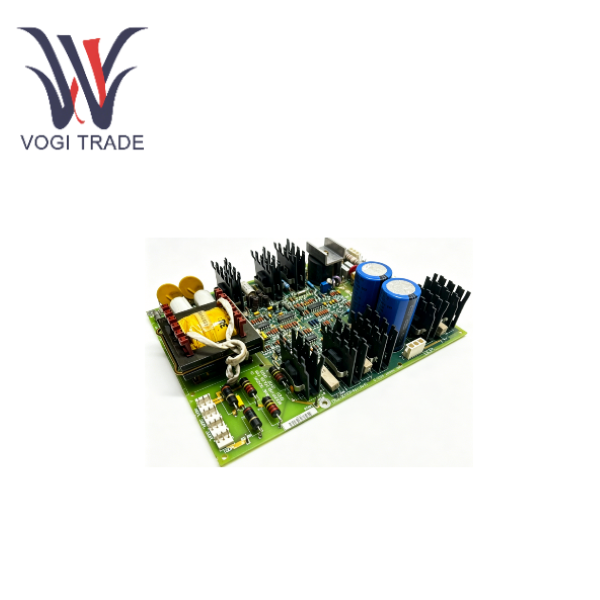

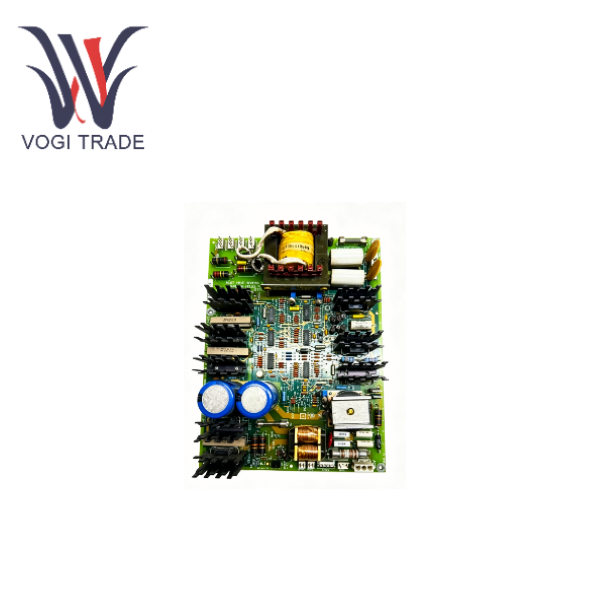

DS200GDPAG1AHE adalah papan daya frekuensi tinggi 700W untuk sistem GE Speedtronic Mark V, menyediakan beberapa catu daya terisolasi untuk kontrol turbin gas/turbin uap dan sistem eksitasi

mengirimkan permintaan

Deskripsi Produk

Pembuatan	GE
Nomor Model	DS200GDPAG1AHE
Nomor Pemesanan	DS200GDPAG1AHE
Katalog	tandai v
Negara Asal	Amerika Serikat
KODE HS	7326909000
Dimensi	178×330×160mm
Berat	0,8kg

Ikhtisar Produk

DS200GDPAG1AHE adalah papan catu daya frekuensi tinggi yang dikembangkan oleh General Electric (GE) untuk sistem kontrol turbin gas seri Mark V Speedtronic, yang berfungsi sebagai komponen penting dalam seri Mark V.

Dalam sistem kendali Mark V, board ini memainkan peran penting dalam konversi dan distribusi daya. Ia menerima catu daya input jangkauan luas 80–132 VAC atau 105–140 VDC; memanfaatkan inverter kuasi-resonansi 27 kHz internal dan sirkuit pengaturan tegangan, ia mengubah input ini menjadi pasokan kontrol 120 VDC, pasokan output 50 VAC, dan sumber daya tambahan, sehingga memberikan daya operasi ke komponen sistem seperti driver gerbang IGBT dan relay. Papan ini mampu menghasilkan daya keluaran 600–700 W, dan—dengan semua masukan diisolasi secara elektrik—papan ini secara efektif menahan gangguan yang disebabkan oleh lonjakan tegangan dan gangguan daya.

Keuntungan

DS200GDPAG1AHE adalah papan daya frekuensi tinggi 700W untuk sistem GE Mark V.

Keunggulannya terletak pada kompatibilitas input yang luas, isolasi dan anti-interferensi, stabilitas daya tinggi, perawatan dan diagnosis yang mudah, serta keandalan tingkat industri. Keunggulan inti: Kompatibilitas input ultra lebar, mendukung input ganda AC/DC 80-132VAC atau 105-140VDC, cocok untuk berbagai skenario catu daya di lokasi industri seperti pembangkit listrik, dengan kompatibilitas yang kuat. Semua masukan diisolasi secara elektrik untuk menekan lonjakan tegangan, lonjakan, dan fluktuasi jaringan, melindungi eksitasi berikutnya, penggerak dan kartu kendali, sehingga cocok untuk lingkungan elektromagnetik yang keras. Daya tinggi frekuensi tinggi stabil daya 700W, inverter frekuensi tinggi 27kHz, keluaran catu daya kontrol 120VDC/50VAC, kapasitas beban yang kuat, riak kecil, kontrol suhu stabil. Perlindungan sempurna, diagnosis mudah terintegrasi perlindungan tegangan lebih, arus lebih dan arus pendek; Dilengkapi dengan 4 saluran LED dan 2 lampu neon di dalamnya, membuat status catu daya atau status kesalahan lainnya terlihat jelas dalam sekejap dan memungkinkan lokasi masalah dengan cepat. Keandalan tinggi tingkat industri dirancang khusus untuk turbin gas Mark V dan sistem kontrol dan eksitasi turbin uap, dengan pengoperasian suhu yang luas dan masa pakai yang lama, mendukung pengoperasian unit-unit penting yang berkelanjutan dalam jangka panjang.

Desain kartu papan standar plug-and-play dan mudah dirawat kompatibel dan dapat dipertukarkan dengan DS200GDPAG1A dari seri yang sama. Suku cadang bersifat universal dan cepat diganti, sehingga mengurangi waktu henti dan biaya inventaris.

Prinsip Penerapan

1. Skenario aplikasi inti: Sistem kontrol turbin gas DS200GDPAG1AHE adalah salah satu komponen inti seri Speedtronic Mark V General Electric. Penerapannya yang paling penting dan praktis adalah dipasang pada sistem kontrol elektro-hidraulik turbin gas dan turbin uap, yang berfungsi sebagai kartu papan I/O inti untuk memastikan pengoperasian turbin yang aman dan stabil.

2. Fungsi khusus dan pemrosesan sinyal dalam Aplikasi Praktis: Dalam kabinet kontrol turbin sebenarnya, kartu papan ini berperan sebagai "penerjemah sinyal" dan "pengatur". Ia bertanggung jawab untuk menskalakan dan mengkondisikan sejumlah besar sinyal analog yang dibaca oleh papan terminal yang dipasang pada inti I/O (R1, R2 dan R3). Sinyal sebenarnya yang diproses secara khusus meliputi: Pemantauan posisi dan status kritis: Memproses LVDT, atau input transformator diferensial variabel linier, untuk memantau posisi katup atau aktuator secara tepat; Tangani masukan getaran dan pantau kondisi getaran mekanis selama pengoperasian turbin. Pemantauan suhu dan tekanan: Menerima dan memproses input termokopel, serta input analog 4-20mA, seperti sinyal tekanan aliran bahan bakar dan sinyal deteksi kerusakan kompresor. Kontrol Penggerak dan Keluaran: Bertanggung jawab atas kontrol keluaran katup servo, keluaran driver relai, dan masukan pulsa, dll.

3. Aplikasi Interaksi dan Komunikasi Sistem Dalam arsitektur internal sistem kontrol, DS200GDPAG1AHE juga berfungsi sebagai jembatan data: Transmisi data inti: Melalui konektor 3PL, sinyal termodulasi ditulis ke papan STCA dan kemudian ditransmisikan ke bus inti. Interaksi generator dan sinyal saluran: Melalui konektor JE, ia berkomunikasi dengan papan TCQC, yang bertanggung jawab untuk mengirim dan menerima sinyal yang relevan dari generator dan saluran.
