GE DS200RTBAG1AHC

Parameter Teknis

Jumlah Relai: 10 (K20–K29)

Nomor terminal yang jelas dan deskripsi konektor yang terperinci menyederhanakan proses pengkabelan, debugging, dan pemecahan masalah.

Tegangan Koil: 110 V DC (Grup G1)

Peringkat Kontak: Relai DPDT: 10 A     Relai 4PDT: 1 A

Perlindungan I/O: Varistor Oksida Logam (MOVs) 130 V AC

Titik Terminal: 52 terminal untuk relai I/O (K20–K26)

Titik Terminal: 52 terminal untuk relai I/O (K20–K26)

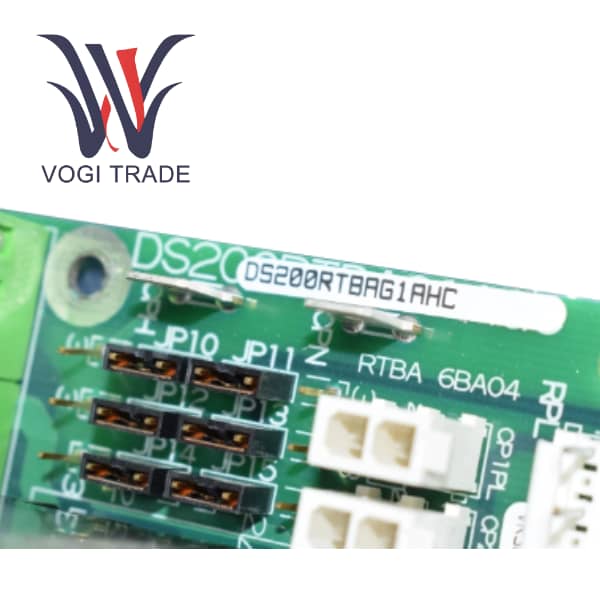

Konfigurasi: Dapat dikonfigurasi melalui jumper (JP1–JP15) untuk sumber daya dan perutean sinyal

Pemasangan: Dipasang di papan, diamankan dengan sekrup untuk penyangga

Ikhtisar Produk

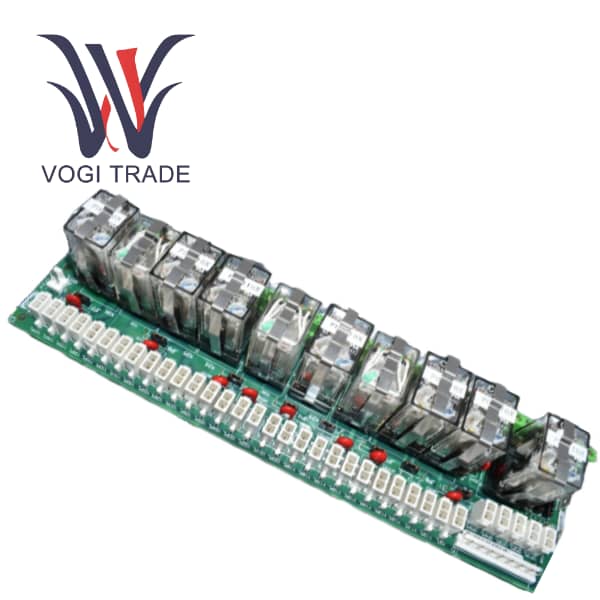

GE DS200RTBAG1AHC adalah papan terminal relai (RTBA) berkinerja tinggi yang diluncurkan oleh General Electric. Papan Terminal Relai dirancang sebagai papan ekspansi opsional untuk digunakan pada penggerak industri atau lemari eksitasi. Papan ini mengintegrasikan sepuluh relay dan dapat memberikan kontrol sinyal yang fleksibel dan fungsi perluasan antarmuka, sehingga cocok untuk otomasi industri dan sistem kontrol yang kompleks.

Papan Terminal Relai mendukung beberapa konfigurasi catu daya kontrol dan memiliki kompatibilitas dan keandalan yang sangat baik. Papan ini banyak digunakan di berbagai sistem penggerak dan kontrol GE, sehingga secara signifikan meningkatkan logika kontrol dan kemampuan keluaran.

Fitur

Performa yang kuat dan andal

Kumparan relai dapat diberi daya dari sumber daya internal (papan LTB) atau eksternal, sehingga menawarkan berbagai pilihan desain.

Papan Terminal Relai dapat disesuaikan dengan berbagai logika kontrol dan kebutuhan catu daya melalui Pengaturan jumper multi-level (JP1-JP15).

Performa yang kuat dan andal

Semua relai I/O dilengkapi dengan perlindungan varistor oksida logam (MOV) untuk menahan transien tegangan dan memastikan masa pakai

Papan Terminal Relai dapat disesuaikan dengan berbagai logika kontrol dan kebutuhan catu daya melalui Pengaturan jumper multi-level (JP1-JP15).

Desain modular menyederhanakan perawatan

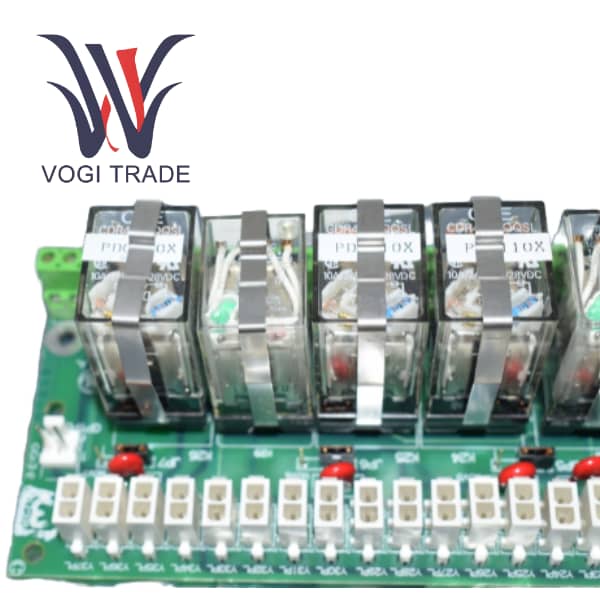

Relai independen mengadopsi desain plug-and-pull, memungkinkan penggantian cepat tanpa perlu mengganti seluruh papan sirkuit, sehingga meminimalkan waktu henti semaksimal mungkin.

Nomor terminal yang jelas dan deskripsi konektor yang terperinci menyederhanakan proses pengkabelan, debugging, dan pemecahan masalah.

Kompatibilitas empiris

DS200RTBAG1AHC dirancang khusus untuk integrasi tanpa hambatan dengan sistem penggerak dan kontrol industri GE.

Beberapa versi tegangan koil (DC 110V/24V, AC 115V) disediakan untuk memenuhi persyaratan aplikasi spesifik.

Tingkatkan keamanan

Papan Terminal Relai GE dirancang secara ketat sesuai dengan standar keselamatan industri. Tanda peringatan dan prosedur pengoperasian yang jelas secara efektif mencegah risiko sengatan listrik dan kerusakan peralatan selama pemasangan dan pemeliharaan.

Rentang aplikasi

DS200RTBAG1AHC, dengan keserbagunaannya, cocok untuk berbagai aplikasi kontrol industri dan manajemen daya.

Ini diterapkan sebagai penggerak frekuensi variabel (VFD) dalam kontrol motor industri dan sistem penggerak di GE Mark V, Mark VI dan sistem penggerak lainnya, memberikan output kontrol tambahan. GE DS200RTBAG1A dapat menghidupkan/menghentikan kipas bantu dan pompa air, atau menampilkan status penggerak (berjalan, siap, rusak) ke PLC/HMI pusat.

Dalam hal kontrol eksitasi untuk motor/generator besar, ia menyediakan kontrol kunci dan fungsi interlock dalam sistem eksitasi, seperti penerapan dan pemutusan medan magnet.

Otomatisasi Proses dan manufaktur

Dalam pengendalian sistem konveyor, hubungan yang saling terkait antara beberapa konveyor dikelola. Mulai dan berhentinya satu konveyor bergantung pada status pengoperasian konveyor lainnya.

Otomatisasi mekanis

Mewujudkan interlock keselamatan dan kontrol (seperti perlindungan kontrol akses dan pemantauan tekanan pelumasan) pada mesin produksi seperti mesin cetak injeksi, mesin press, dan peralatan CNC.

DS200RTBAG1AHC menyediakan rangkaian kontrol multi-level dan pemantauan kondisi untuk sistem pemompaan atau kompresi yang kompleks.

Penanganan material dan industri berat

Dalam pengendalian derek dan kerekan, ia mengelola fungsi kontrol seperti pengangkatan, pergerakan kiri dan kanan, dan sakelar batas keselamatan.

Hal ini diterapkan dalam sistem penggerak konveyor dengan keandalan tinggi pada konveyor tambang untuk mencapai pemantauan alarm start-up, kontrol pengereman, dan sistem keselamatan penarikan tali.

Pembangkitan dan Distribusi Tenaga Listrik

Panel kontrol generator, DS200RTBAG1AHC, digunakan untuk membuat serial alarm (klakson alarm, lampu indikator) dan kontrol sistem tambahan.

Sakelar transfer otomatis yang dapat dikonfigurasi memberikan logika kontrol untuk beralih antara catu daya utama dan cadangan.

Fungsi relai yang menyediakan kendali pemutus arus dan indikasi status pada kendali switchgear.

Integrasi sistem dan manajemen antarmuka

Sinyal kontrol tegangan rendah dari PLC (seperti 24V DC) dan sirkuit kontrol pabrik tegangan tinggi (seperti 115V AC) diubah antarmuka untuk mencapai konversi dan isolasi level sinyal.

Sinyal kontrol yang dikirim oleh satu pengontrol dapat disalurkan melalui papan ini untuk mengaktifkan beberapa sirkuit independen secara bersamaan (misalnya, satu sinyal "kesalahan" dapat memicu alarm, lampu indikator, dan mengirim sinyal ke PLC) untuk ekspansi keluaran multi-saluran.
