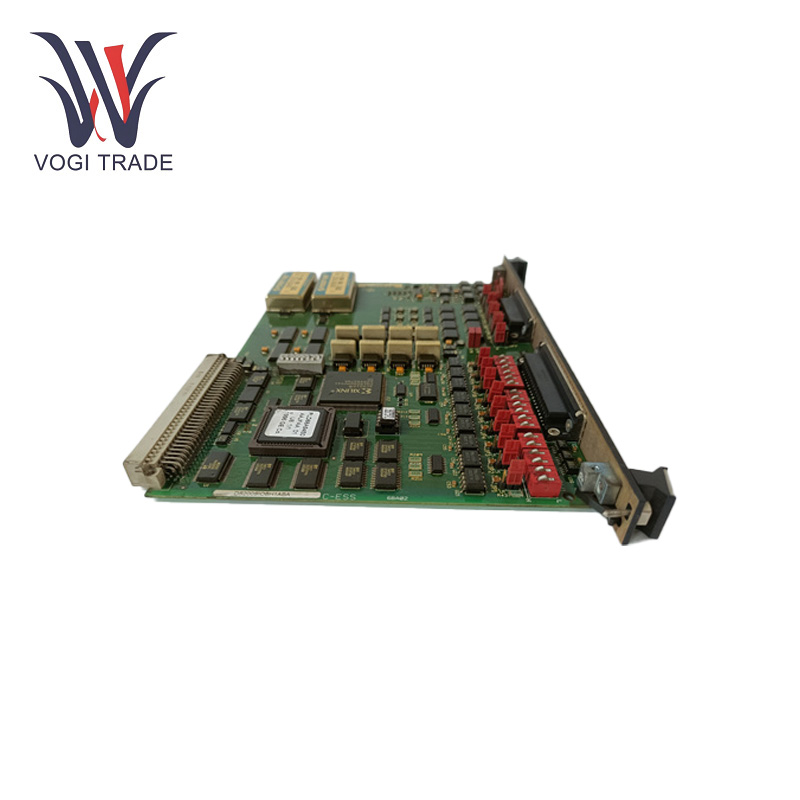

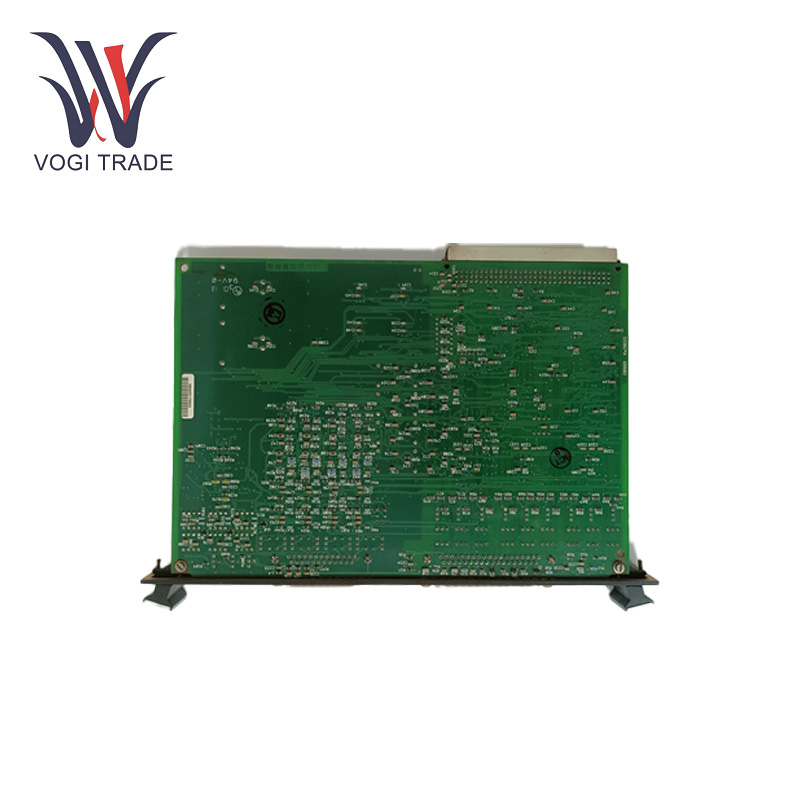

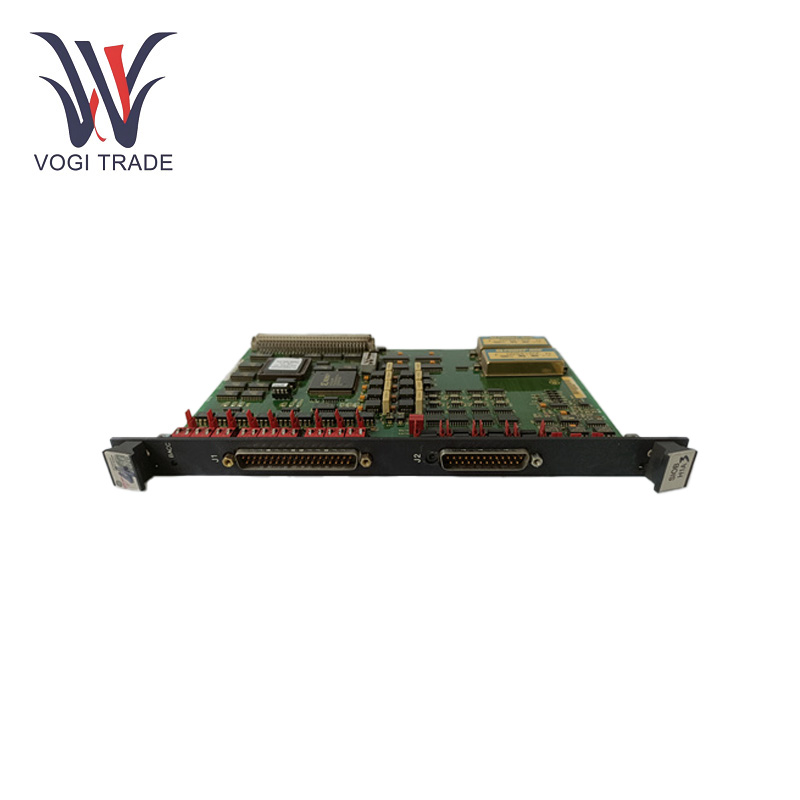

GE DS200SIOBH1ABA

Peringkat tegangan: Biasanya beroperasi di 24 VDC.

Kisaran suhu: - 40 ° C hingga 85 ° C.

Sinyal input/output: Untuk input, ia dapat menangani sinyal analog dalam kisaran 0 - 10V DC dan 4 - 20 Ma, dengan resolusi tinggi 12 - konverter bit memastikan pengukuran yang akurat ..

Konektor: Dilengkapi dengan konektor 200-pin untuk integrasi sistem.

Konfigurasi: Termasuk 20 jumper dan 3 blok sakelar, masing -masing berisi 6 sakelar, total 18 sakelar.

Indikator diagnostik: Fitur indikator LED untuk deteksi kesalahan, menawarkan umpan balik visual pada status operasional dewan.

Fitur Produk

Akuisisi Data: GE DS200SIOBH1ABA mampu memperoleh data dari berbagai sensor. Dirancang dengan konverter resolusi tinggi, ini memberikan kemampuan untuk membaca dan secara tepat memproses berbagai jenis sinyal; Ini dapat menerima informasi dari sensor analog dan sensor digital.

Komunikasi: Ini adalah jembatan komunikasi dalam sistem otomasi industri. GE DS200SIOBH1ABA memungkinkan transmisi informasi yang ditangkap ke bagian lain dari sistem kontrol untuk pemantauan dan kontrol terpusat. Contohnya adalah di pabrik skala besar, dapat mengirimkan data yang terkait dengan keadaan mesin ke ruang kontrol terpusat.

Konversi dan pemrosesan sinyal: Konverter 12-bit tidak hanya mengukur sinyal tetapi juga memprosesnya untuk digunakan dalam sistem kontrol. GE DS200SIOBH1ABA dapat menerjemahkan data sensor primitif dalam bentuk yang dapat dipahami dan digunakan oleh modul kontrol atau perangkat lunak lainnya.

Output kontrol: Mengirim perintah ke aktuator dan perangkat lain untuk kontrol proses yang tepat.

Instalasi

Pemasangan: GE DS200SIOBH1ABA dapat dipasang di rakitan pemasangan VME Rack, dan dipasang pada konektor VME P1, dalam satu slot VME lengkap. Pasang Rack: Saat memasang pastikan Anda membumikan dengan benar menyingkirkan pengaruh listrik.

Board jumper dan saklar pengaturans: Papan berisi dua puluh jumper dan 3 blok sakelar; Setiap blok berisi 6 sakelar. Pada beberapa jumper, mereka telah mengatur posisi default di pabrik, pada yang lain, Anda dapat mengonfigurasi sesuai dengan persyaratan aplikasi spesifik. Saat mengganti papan, konfigurasikan jumper di papan baru sehingga mereka mencerminkan mereka dari papan lama untuk mempertahankan kinerja.

Koneksi konektor: Hubungkan konektor 40 - pin ke komponen dalam sistem. Koneksi harus aman atau akan ada kasus kehilangan sinyal atau koneksi intermiten.

Rentang aplikasi

Otomatisasi Industri: GE DS200SIOBH1ABA dapat digunakan di pabrik untuk mengontrol dan memantau jalur produksi. Untuk memberi Anda contoh, di pabrik otomotif, ia dapat memantau pidato dan posisi lengan robot di jalur perakitan memastikan semuanya diproduksi secara akurat dan efisien.

Aplikasi dalam pembangkit listrik: GE DS200SIOBH1ABA dapat ditemukan dalam sistem kontrol gas, uap, dan turbin angin. Secara khusus, dapat memperoleh data dari suhu, tekanan, dan sensor kecepatan rotasi turbin dan mengirimkannya untuk pemrosesan lebih lanjut sehingga turbin bekerja pada efisiensi dan keamanan maksimum.

Kontrol proses: Di pabrik kimia atau kilang minyak, ia berfungsi sebagai pemantauan dan mengendalikan banyak proses. Misalnya, dapat melacak laju aliran dan komposisi kimia cairan dalam pipa, dan menggunakan informasi, mengubah katup dan pompa untuk menjaga kondisi proses dalam kisaran yang tepat.

Pemecahan masalah

Masalah kekuasaan: Jangan menyalakan papan, pastikan untuk memeriksa kualitas PB dan tegangan input untuk mengkonfirmasi tegangan dalam rentang operasi.

Kesalahan pemrosesan sinyal: Dalam kesalahan ini, pemrosesan sinyal juga bisa menjadi penyebabnya; Pastikan semua koneksi terhubung dengan benar. Periksa papan untuk sesuatu yang abnormal, terbakar dll.

Kegagalan komunikasi: Pastikan semua antarmuka komunikasi terhubung dan dikonfigurasi dengan benar. Pastikan perangkat yang terhubung fungsional dan kompatibel.

Indikator diagnostik: Indikator LED dapat digunakan untuk identifikasi kesalahan. Periksa dokumentasi pabrikan untuk informasi lebih lanjut mengenai sinyal LED.
