GE DS200TCCCBG1ALC

Ikhtisar Produk

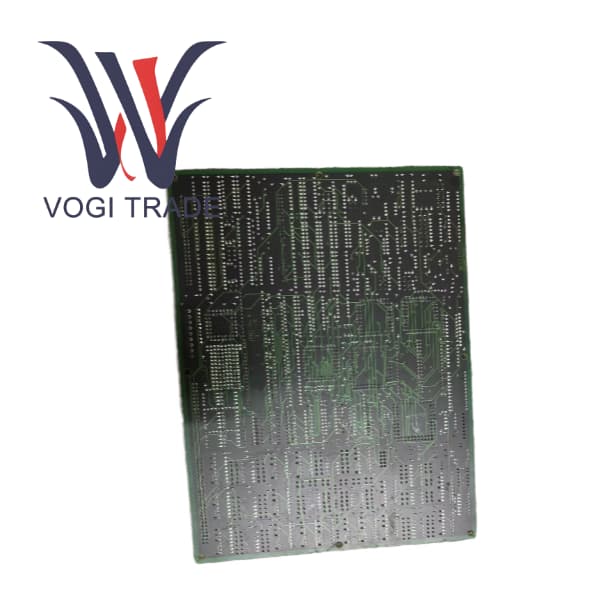

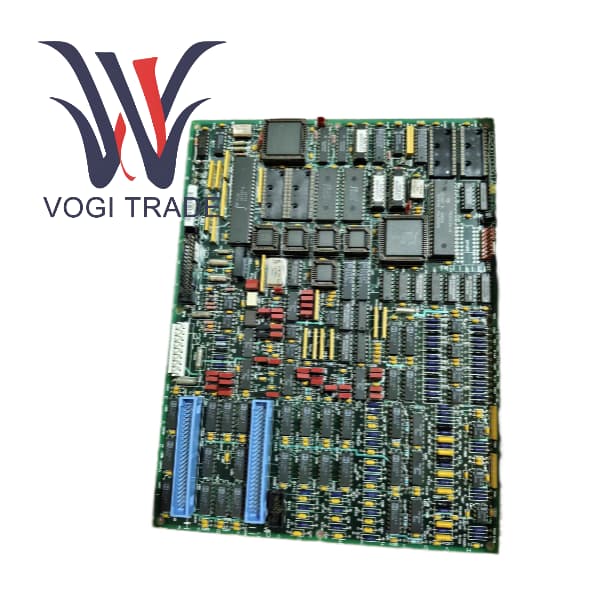

GE DS200TCCBG1ALC adalah papan I/O analog ekspansi universal yang dirancang oleh General Electric untuk sistem kontrol turbin gas SPEEDTRONIC Mark V LM yang dipasang pada posisi 3 inti kontrol. Fungsi utama board ini adalah memproses berbagai sinyal analog dari lapangan dan mengubahnya menjadi informasi digital yang dapat dipahami dan diproses oleh sistem kendali. Pada saat yang sama, ia juga dapat mengubah instruksi kontrol menjadi sinyal analog dan mengeluarkannya ke aktuator. Papan tersebut berfungsi sebagai jembatan penting yang menghubungkan dunia fisik dengan sistem kendali digital.

Skenario Kasus Penggunaan

Penjaga Kestabilan Operasi Pembangkit Listrik

Pada pembangkit listrik siklus gabungan kelas 9F, turbin gas GE 7FA beroperasi pada kapasitas penuh. Kartu dewan DS200TCCB bertindak seperti penjaga yang tak kenal lelah, memenuhi tugasnya setiap saat.

Pemantauan suhu dilakukan melalui 14 saluran RTD, terus memantau titik-titik penting seperti suhu gas buang turbin dan suhu bantalan. Setiap kenaikan suhu yang tidak normal akan segera ditangkap dan memicu alarm atau perlindungan pengurangan beban.

Parameter daya dijaga dengan menerima sinyal dari PT dan CT, dan menghitung keluaran daya aktif dan reaktif generator secara real-time. Data ini tidak hanya ditampilkan pada layar operator tetapi juga berfungsi sebagai sinyal umpan balik inti untuk kontrol beban turbin dan sinkronisasi jaringan.

Sistem bantu, yang merasakan berbagai pemancar tekanan dan level di pabrik, juga terhubung ke TCCB. Misalnya, jika sinyal tekanan oli pelumas turun di bawah ambang batas keselamatan, TCCB akan segera melaporkan informasi ini dan memicu prosedur penghentian darurat untuk mencegah kerusakan bantalan turbin yang mahal karena kekurangan oli.

Justru dengan kartu papan I/O yang andal dan presisi seperti DS200TCCBG1ALC, sistem kontrol Mark V LM yang kompleks dapat melakukan pemantauan dan perlindungan turbin secara komprehensif, memastikan pengoperasian pembangkit listrik yang aman, efisien, dan stabil.

Masalah yang ditemui saat penggunaan

Gangguan sinyal

Di pembangkit listrik dengan lingkungan elektromagnetik yang kompleks, sinyal analog rentan terhadap interferensi, yang mengakibatkan penyimpangan atau lompatan dalam pembacaan. Perlindungan dan landasan yang baik sangat penting.

Kesalahan konfigurasi

Jika nomor skala yang dipilih salah untuk saluran RTD di konfigurator I/O, hal ini akan menyebabkan penyimpangan yang signifikan dalam pembacaan suhu.

Pengaturan jumper papan terminal

Pada papan terminal TBCB, terdapat jumper perangkat keras untuk mengatur jangkauan sinyal mA. Jika pengaturan jumper tidak sesuai dengan output pemancar di lokasi, sinyal tidak akan terbaca dengan benar.

Kegagalan kartu papan

Meskipun desainnya kokoh, ketika bekerja di lingkungan bersuhu tinggi dan lembab dalam waktu lama, komponen pada papan mungkin masih menua atau rusak, yang ditandai dengan pembacaan saluran yang tidak normal, gangguan komunikasi kartu papan, dll.

Penggantian dan Kompatibilitas

Penggantian Resmi

Alternatif teraman adalah dengan menggunakan papan baru dengan model DS200TCCB yang sama. GE dapat merilis versi revisi perangkat keras dengan akhiran seperti G1, ALC, dll. Selama model utamanya sama, biasanya model tersebut kompatibel.

Penggantian Fungsional

Dalam sistem non-Mark V atau proyek renovasi, Anda dapat mempertimbangkan untuk menggunakan modul I/O universal pihak ketiga untuk mencapai fungsi serupa. Namun, hal ini memerlukan perancangan ulang logika kontrol pengkabelan dan penulisan, yang sangat memakan waktu. Biasanya hanya dipertimbangkan saat memutakhirkan keseluruhan sistem.
