GE DS200TCCBG3BED

Ikhtisar Produk

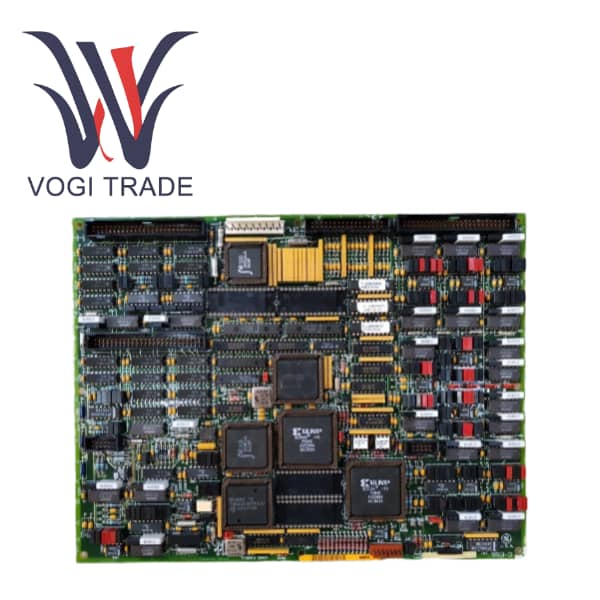

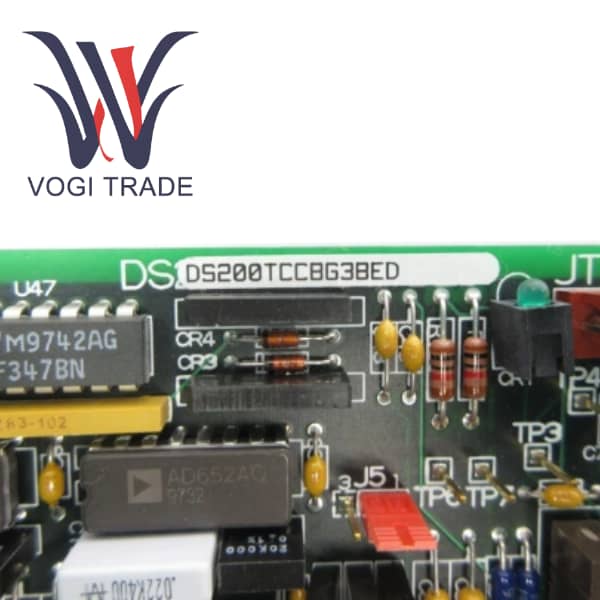

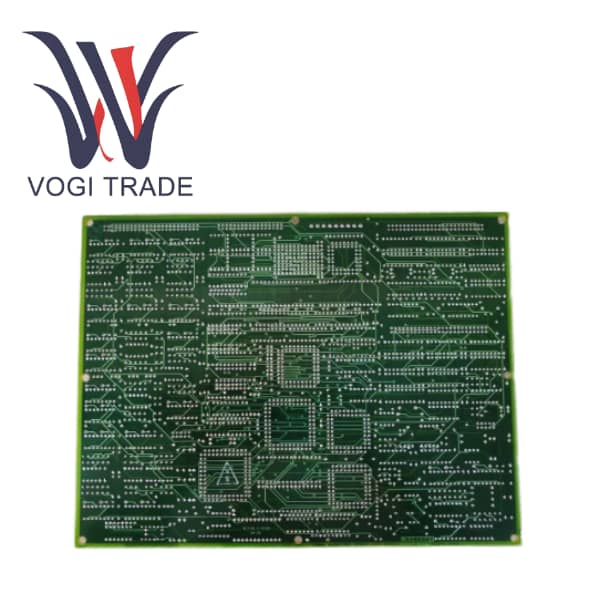

DS200TCCBG3BED adalah papan I/O analog diperpanjang universal (TCCB), yang dirancang khusus untuk sistem kontrol turbin gas GE Speedtronic Mark V LM. Sebagai komponen inti I/O, TCCBG dapat berfungsi sebagai unit ekspansi untuk menskalakan, menyesuaikan, dan memproses berbagai sinyal analog penting yang tidak dapat ditangani oleh papan I/O Analog (TCCA) untuk keperluan umum. Fungsi utama DS200TCCBG3B adalah untuk menghubungkan sinyal sistem tenaga bernilai tinggi, seperti tegangan generator/bus dan arus saluran, serta input RTD dan mA lainnya. Oleh karena itu, pemantauan dan pengendalian turbin gas yang komprehensif sangatlah penting.

Akhiran "G3BED" menunjukkan versi atau model perangkat keras tertentu, memastikan kompatibilitas dan kinerja tinggi dalam konfigurasi sistem Mark VLM yang ditentukan. DS200TCCBG3BED berfungsi sebagai pusat akuisisi data, mengubah sinyal mentah dari instrumen lapangan menjadi data digital yang tepat untuk digunakan oleh mesin I/O dan mesin kontrol sistem.

Fitur Produk

Papan ini menyediakan sirkuit khusus untuk memproses sinyal input analog 4-20mA dan 0-1mA dan dapat melakukan pemrosesan input miliampere multi-rentang.

Sinyal-sinyal ini dibaca dari papan terminal TBCB, arus diubah menjadi penurunan tegangan pada resistor beban, dan sinyal-sinyal tersebut diproses sehingga mesin I/O dapat melakukan pembacaan digital.

Pemantauan suhu RTD menyediakan arus eksitasi untuk RTD yang terhubung melalui papan terminal TBCB. Pengukuran suhu yang tepat pada komponen-komponen utama dicapai dengan mengukur secara tepat perubahan tegangan yang disebabkan oleh variasi resistansi.

Pemantauan tegangan generator dan bus melibatkan penskalaan papan TCCB dan pemrosesan sinyal tegangan tinggi dari transformator tegangan (PTS), yang digunakan untuk memantau tegangan generator dan bus. Ini penting untuk sinkronisasi dan manajemen daya.

Memproses sinyal dari transformator arus (CT) untuk memantau arus saluran. Dengan menggabungkan data tegangan, sistem ini mampu menghitung indikator daya secara real-time.

Sistem komputasi menggunakan sinyal PT dan CT yang diproses untuk menentukan hubungan fasa dan menghitung parameter sistem tenaga utama, termasuk: daya generator (megawatt), faktor daya (PF), daya reaktif (VAR)

Fungsi GE DS200TCCBG3BED terutama ditentukan oleh jumper perangkat keras, yang digunakan untuk mengatur parameter rentang pemantauan tegangan dan arus, sehingga menghilangkan kebutuhan untuk bergantung pada perangkat lunak untuk mencapai fungsi keselamatan dan kontrol penting ini.

Perbandingan dengan Produk Sejenis

Dalam inti Mark V LM , papan TCCB bekerja bersama papan TCCA. Perbandingan memperjelas peran mereka yang berbeda:

Lingkup Industri yang Berlaku

DS200TCCBG3BED dirancang khusus untuk aplikasi industri tugas berat yang melibatkan turbin gas dan uap GE, termasuk:

Pembangkit listrik

Pembangkit listrik turbin gas digunakan untuk memantau secara tepat daya keluaran generator dan menyinkronkannya dengan jaringan listrik.

Pembangkit listrik turbin uap digunakan untuk pengendalian dan perlindungan beban.

Sebagai komponen kunci untuk pengendalian terkoordinasi turbin gas dan turbin uap di pembangkit listrik siklus gabungan, hal ini dapat mengoptimalkan efisiensi pembangkit listrik secara keseluruhan dan memastikan kepatuhan jaringan listrik.

Dalam industri minyak dan gas, kompresor yang digerakkan oleh turbin dan stasiun pompa yang digunakan pada jaringan pipa, dalam aplikasi ini, pemantauan kekuatan penggerak listrik sangat penting untuk stabilitas dan perlindungan proses.
