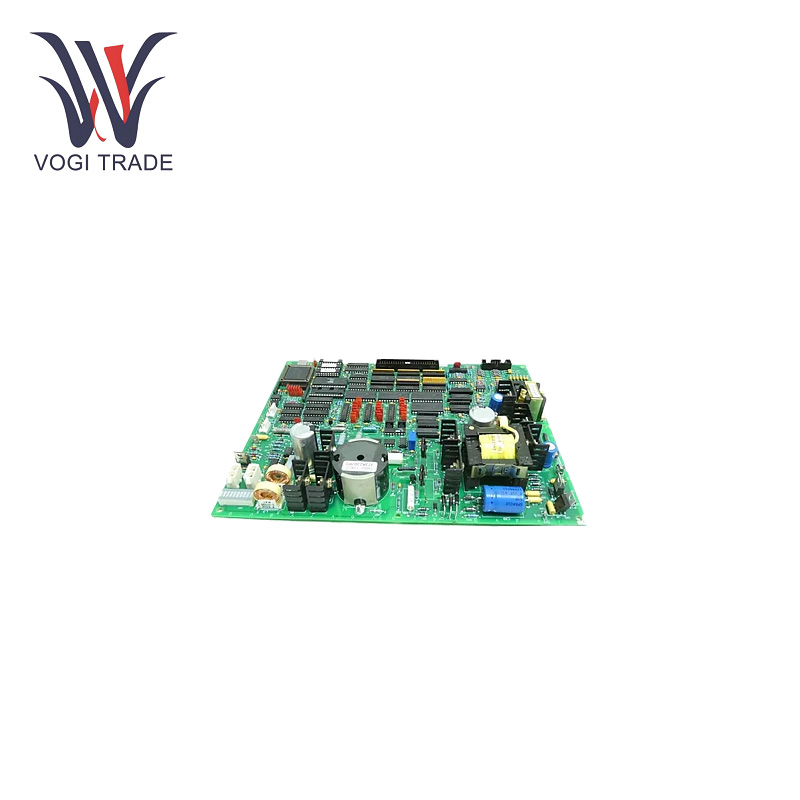

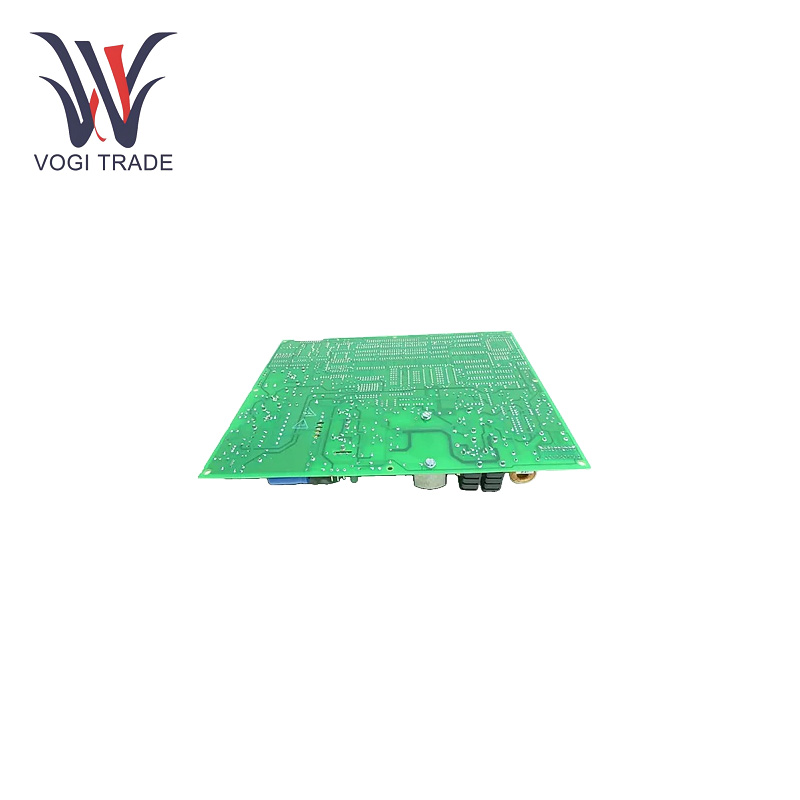

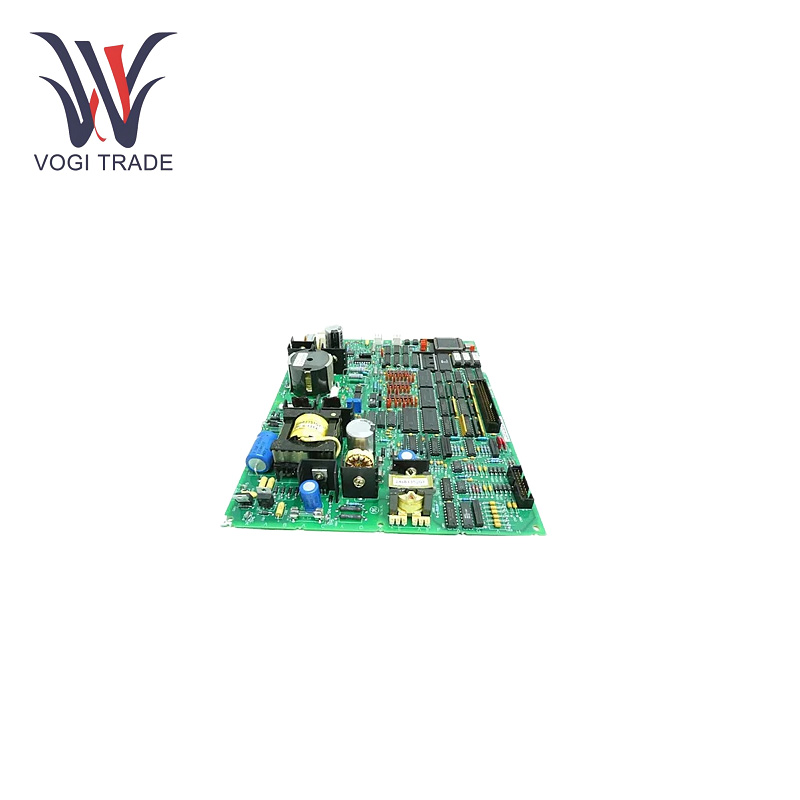

GE DS200TCEAG1BTF

Parameter Teknis

Mikroprosesor:mikroprosesor 80196

Tegangan masukan daya:100V-240V

Kisaran suhu pengoperasian:40°C hingga 85°C

Sekering:3 sekering

Peloncat:30 jumper

Konektor bayonet: 2

Ingatan:Ada beberapa memori read-only tambahan yang dapat diprogram dan dihapus.

Sirkuit:Deteksi nyala api TCEA, kecepatan berlebih turbin TCEA, sinkronisasi otomatis TCEA.

Sistem:Sistem kendali turbin Mark V

Jenis sinyal keluaran:kecepatan berlebih, deteksi nyala api, sinyal trip dan trip, dll.

Fitur

Konfigurasi mikroprosesor dan sistem penyimpanan:Mikroprosesor 80196, dengan kekuatan pemrosesan yang kuat, GE DS200TCEAG1BTF dapat dengan cepat dan efektif mengimplementasikan berbagai sinyal dan data, sesuai dengan motherboard beberapa slot modul memori read-only yang dapat diprogram dan dapat dihapus, menyimpan firmware dan instruksi pengoperasian dengan cara yang modular dan fleksibel dapat beradaptasi dengan kebutuhan aplikasi tertentu, sehingga motherboard dapat bekerja sesuai dengan skenario pengoperasian yang berbeda.

Pemrosesan sinyal yang komprehensif:GE DS200TCEAG1BTF dapat memproses sinyal kecepatan berlebih dan sinyal trip deteksi api secara terpisah. Turbin secara konstan memonitor kecepatan dan status nyala api selama pengoperasian. Ketika terjadi nyala api abnormal atau kecepatan berlebih, sinyal alarm trip segera dikirim ke turbin atau sistem proteksi eksternal, dan tindakan interlocking mekanis serta proteksi kelistrikan yang diperlukan dimulai untuk meningkatkan perlindungan keselamatan keseluruhan sistem turbin yang berdekatan.

Fudengan:Terdapat 3 sekering pada papan GE DS200TCEAG1BTF untuk melindungi lonjakan tegangan dan fluktuasi tegangan tidak teratur lainnya serta melindungi komponen internal. Selain itu, 30 jumper dan 2 konektor bayonet memungkinkan berbagai pilihan konfigurasi. Mereka memberi pengguna cara untuk menyesuaikan sambungan listrik papan, menyesuaikan fungsinya, atau bahkan memadukannya agar sesuai dengan kebutuhan mereka, sehingga sangat mudah beradaptasi dengan lingkungan industri yang berbeda.

Pengaturan konektor fleksibel:Konektor daya papan TCEA inti pd J7, konektor sinyal inti P1 papan JK TCEB, konektor sinyal perjalanan papan JL TC TG, konektor sinyal deteksi api papan JW TCEB, konektor papan Ionet TC QC rantai daisy JX1 dan JX2. Koneksi komunikasi ini memfasilitasi integrasi dengan komponen lain dalam sistem kendali turbin.

Ruang Lingkup Aplikasi

Industri Pembangkit Listrik:GE DS200TCEAG1BTF memantau kecepatan turbin dan kondisi nyala api secara real time selama pembangkitan listrik. Hal ini dapat melindungi turbin dari kondisi kecepatan berlebih dan merespons sinyal deteksi nyala api untuk mengurangi potensi kondisi nyala api sebelum membesar, sehingga memastikan pengoperasian yang stabil dan aman serta membantu meningkatkan keandalan dan efisiensi pembangkit listrik secara keseluruhan.

Industri Petrokimia:GE DS200TCEAG1BTF bertujuan untuk menjaga turbin yang menggerakkan peralatan penting ini tetap beroperasi dalam rentang kecepatan yang aman dan mendeteksi tanda-tanda nyala api yang tidak normal. Hal ini membantu mencegah waktu henti yang mahal dan insiden keselamatan yang dapat menimbulkan konsekuensi hidup atau mati di lingkungan yang menangani bahan-bahan yang mudah terbakar dan industri.

Industri Kelautan:Panel Kecepatan Berlebih Darurat GE DS200TCEAG1BTF wajib dimiliki oleh kapal yang digerakkan oleh turbin gas atau uap. Ini memonitor kecepatan turbin dan status nyala api, melindungi pasokan listrik kapal, memastikan kelancaran pelayaran, dan menjaga keselamatan awak kapal dan kapal itu sendiri.
