GE DS215SDCCG1AZZ01B

Ikhtisar Produk

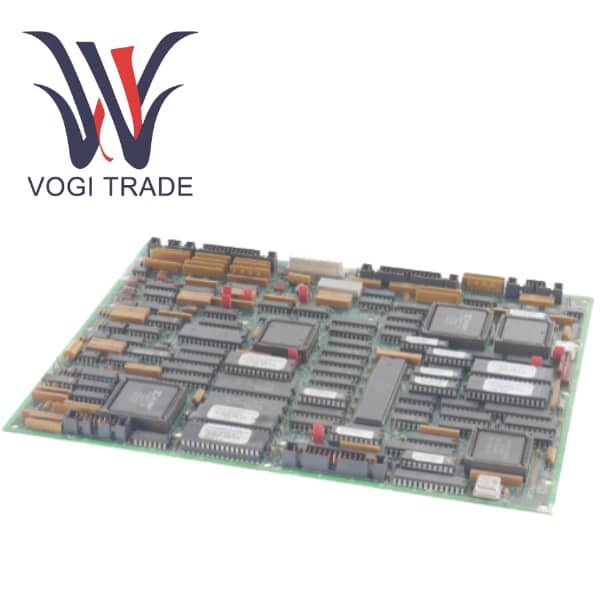

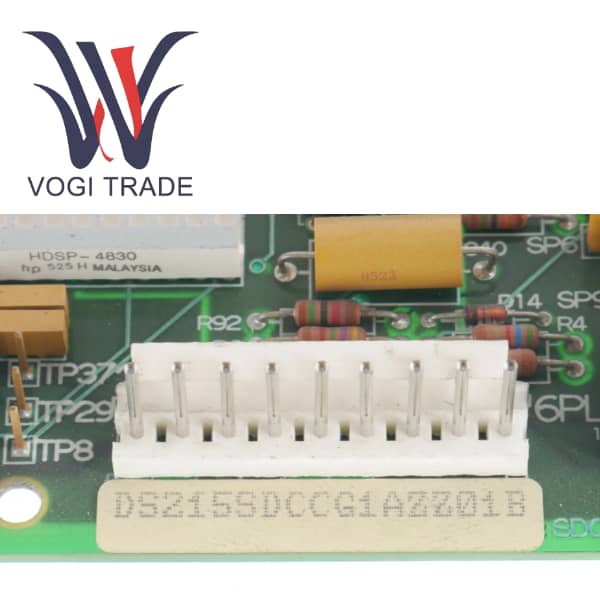

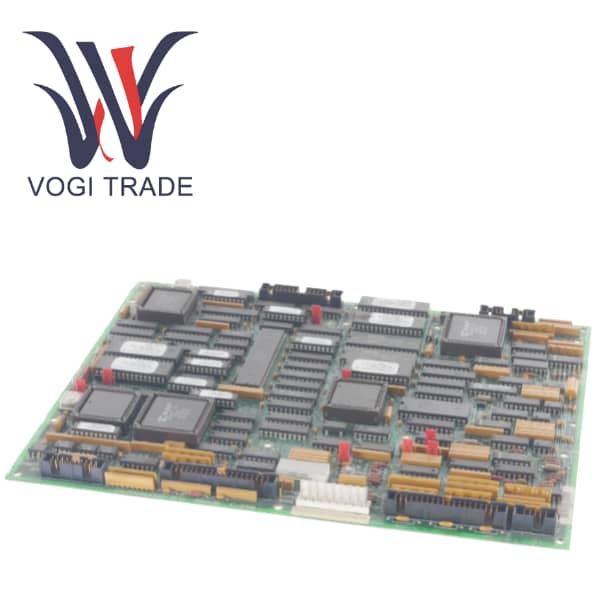

DS215SDCCG1AZZ01B adalah kartu kendali penggerak (SDCC) yang diproduksi oleh GE Motors & Industrial Systems untuk penggerak industri seri DIRECTO-MATIC 2000. Kartu kendali penggerak GE berfungsi sebagai unit kendali utama dan cerdas pusat untuk sistem penggerak AC2000, DC2000 dan EX2000. Huruf "G1" pada nomor komponennya menunjukkan bahwa ini adalah versi berfitur lengkap dari seri SDCC, yang dirancang khusus untuk aplikasi hard disk kompleks yang memerlukan regulasi kinerja tinggi dan kemampuan I/O yang kaya.

Sebagai otak dari sistem, SDCC mengintegrasikan tiga mikroprosesor khusus untuk mengelola semua aspek pengoperasian pengemudi, mulai dari antarmuka pengguna tingkat lanjut dan putaran kecepatan hingga algoritma kontrol motor tingkat rendah. DS215SDCCG1AZZ01B adalah komponen kunci yang mengubah instruksi kontrol menjadi output daya motor yang presisi, memastikan pengoperasian yang efisien dan andal di lingkungan industri yang keras.

Fungsi Produk

Pembagian kerja antara arsitektur tiga prosesor DCP, MCP, dan CMP mencapai kecepatan respons tinggi dan kontrol intensif komputasi, sehingga mendukung fungsi-fungsi canggih seperti kontrol gerakan yang presisi dan algoritma kontrol motor yang kompleks.

Pemrosesan I/O yang komprehensif, kartu papan dapat berinteraksi dengan berbagai sinyal, termasuk:

I/O digital untuk perintah (lari, jogging) dan status.

I/O analog untuk referensi kecepatan, umpan balik (takometer) dan keluaran instrumen.

Umpan balik encoder untuk kontrol posisi dan kecepatan yang tepat.

Menggunakan D/A 12-bit untuk DAC1/DAC2 dan 8-bit untuk MET3/MET4.

Komunikasi serial untuk pemrograman dan jaringan (RS-232, RS-422).

Koneksi LAN terintegrasi, terhubung ke kartu SLCC melalui konektor 3PL, sehingga mencapai integrasi sistem dan jaringan di lingkungan otomasi pabrik.

Pemrosesan umpan balik tingkat lanjut tercermin dalam dukungan untuk beberapa perangkat umpan balik, termasuk takometer analog dan encoder ujung tunggal dan diferensial (dengan saluran yang ditandai pada pin G1). Rangkaian umpan balik VCO dapat dikonfigurasi untuk jenis sensor yang berbeda.

Konfigurasi fleksibel: Logika dan fungsi kontrol dapat disesuaikan secara luas melalui jumper perangkat keras dan parameter perangkat lunak menggunakan alat konfigurasi khusus (ST2000, GE Control System Toolbox, konfigurator driver LynxOS).

Fungsi perlindungan dan diagnostik yang kuat memungkinkannya dilengkapi dengan pengatur waktu pengawas perangkat keras, sirkuit reset, dan lampu indikator LED, yang dapat memberikan indikasi kesalahan terperinci dan dengan demikian dengan cepat menghilangkan kesalahan.

Perbandingan dengan Produk Sejenis

Perbandingan utamanya adalah dengan nomor grup kartu SDCC lainnya, khususnya varian G3.
