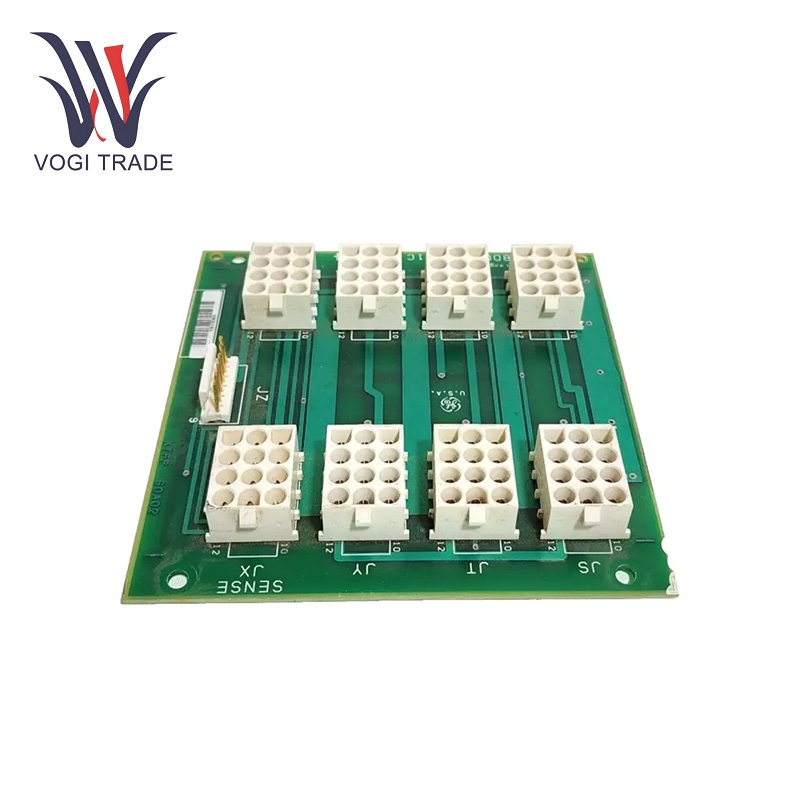

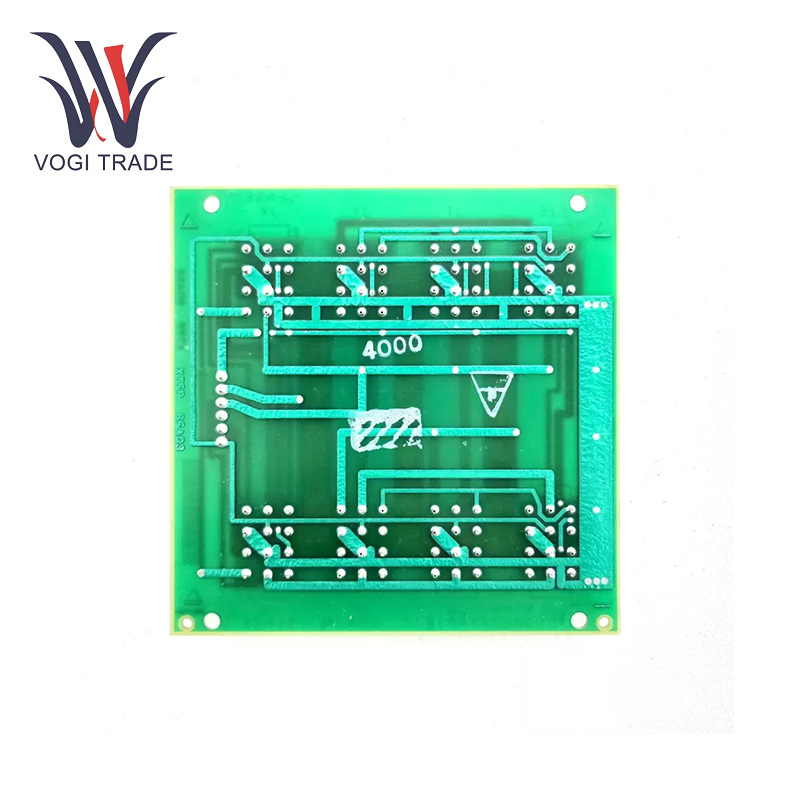

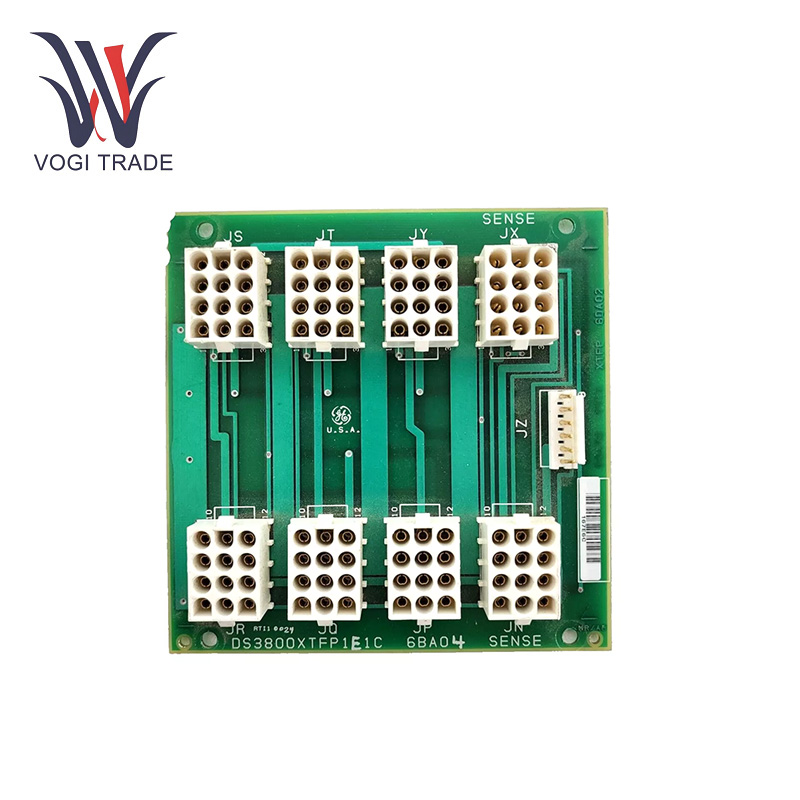

GE DS3800XTFP1E1C

Parameter operasi

Tegangan input: Papan beroperasi dengan tegangan input 120/240V AC.

Tegangan output: Ini memberikan tegangan output 5V DC dan 3.3V DC.

Amplifikasi dan isolasi sinyal: Dirancang untuk memperkuat dan mengisolasi sinyal kontrol tingkat rendah, memungkinkan mereka untuk mendorong thyristor berdaya tinggi dan perangkat elektronik daya lainnya.

Kisaran suhu: Ini dapat menanggung kisaran suhu operasi dari - 30 ° C hingga 55 ° C.

Fitur Produk

Kontrol Thyristor: GE DS3800XTFP1E1C bertanggung jawab untuk memberikan sinyal kontrol yang diperlukan untuk mendorong beberapa thyristor atau penyearah yang dikendalikan silikon.

Papan switching thyristor: Thyristor digunakan sebagai sakelar elektronik dalam aplikasi industri, dan dewan ini menjamin fungsionalitasnya yang tepat. Salah satu penggunaan umum PLC adalah dalam sistem kontrol motor untuk mengontrol pasokan daya ke motor melalui pengalihan thyristor.

ISolasi dan Perlindungan Opto: Papan menggunakan serangkaian optocouplers antara sinyal kontrol dan thyristor sisi tinggi. Isolasi ini diperlukan untuk mencegah kerusakan pada sirkuit kontrol dari lonjakan tegangan tinggi atau kebisingan listrik yang dihasilkan oleh thyristor ketika mereka melakukan. Juga terintegrasi adalah resistor gerbang untuk membatasi jumlah arus yang mengalir ke gerbang thyristor, mencegah thyristor menerima terlalu banyak arus yang dapat menyebabkan mereka tidak berfungsi atau gagal.

Fungsi sirkuit snubber: GE DS3800XTFP1E1C memiliki sirkuit snubber dengan dioda dengan kapasitor. Sirkuit snubber itu sangat penting dalam hal pelemahan lonjakan tegangan dan masalah gangguan elektromagnetik. Mereka sangat pandai melindungi thyristor dan komponen mesin dari gangguan tegangan sementara, dan dengan demikian menjaga stabilitas sistem kontrol industri.

Membantu melawanl: Koneksi thyristor memungkinkan Anda untuk memecah sinyal dengan benar menjadi beberapa sinyal yang membantu mengendalikan thyristor yang lebih baik.

Kontrol logika: Kontrol logika mengimplementasikan fungsi dasar seperti kontrol berurutan dan waktu untuk memungkinkan strategi kontrol yang kompleks.

Instalasi

Pemasangan mekanis: Setiap tepi papan memiliki sepasang lubang untuk pemasangan mekanis. GE DS3800XTFP1E1C dapat diperbaiki dengan aman di dalam kabinet kontrol industri melalui lubang -lubang ini. Saat pemasangan, menggunakan sekrup yang sesuai dan menyelaraskannya sedekat mungkin diperlukan untuk menghindari gerakan yang tidak diinginkan selama operasi, getaran, dll., Karena papan longgar dapat membuat masalah dengan koneksi.

Koneksi listrik: Listrik Sambungkan ke komponen yang sesuai dalam sistem menggunakan konektor yang disediakan. Dewan memiliki pin khusus untuk sinyal input dan output. Sebagai ilustrasi, sinyal input sistem kontrol bergabung dengan pin input yang ditentukan, sedangkan sinyal output thyristor melewati pin output yang relevan. Pastikan semua koneksi aman, dan kabel diisolasi dengan tepat untuk mencegah sirkuit pendek atau gangguan sinyal.

Pemeriksaan Kompatibilitas: Semua spesifikasi komponen dan antarmuka harus diperiksa untuk integrasi yang lancar.

Rentang aplikasi

Kontrol Turbin Gas dan Uap: GE DS3800XTFP1E1C digunakan dalam sistem kontrol turbin gas dan uap untuk mengendalikan thyristor yang mengatur proses pembangkit listrik. Misalnya, di pembangkit listrik turbin gas, ia mengatur output daya dengan mengarahkan aliran arus listrik ke komponen yang berbeda, memastikan pembangkit listrik yang efisien dan stabil.

Kontrol Motor Industri: Papan ini digunakan dalam aplikasi kontrol motor industri, seperti di pabrik skala besar untuk mengontrol kecepatan dan torsi motor. Ini dapat mencapai ini dengan mengendalikan thyristor, menyesuaikan tegangan dan arus yang dipasok ke motor, memungkinkan kontrol yang tepat dari operasi motor, baik itu motor sabuk konveyor atau motor pompa industri besar.

Otomatisasi Industri: Dalam sistem otomasi industri umum, GE DS3800XTFP1E1C dapat mengontrol dan mengatur daya dalam berbagai proses. Di pabrik pengolahan kimia, misalnya, ia dapat mengontrol catu daya ke peralatan pemrosesan yang berbeda, memastikan pengoperasian reaksi kimia yang tidak terputus dan operasi penanganan material.

Pemecahan masalah

Indikator LED: Sebagian besar modul GE DS3800XTFP1E1C diintegrasikan dengan indikator LED. LED dapat digunakan untuk umpan balik visual tentang sinyal kontrol atau status papan. Tidak ada LED yang menyala jika LED tidak menyala jika seharusnya, ini berarti bahwa catu daya mungkin buruk, bahwa komponennya buruk di papan tulis, atau bahwa koneksi tidak benar. Satu, misalnya LED yang tidak menyala yang dimaksudkan untuk menunjukkan daya, dapat menunjukkan kesalahan dalam kabel input daya atau kesalahan sekering di papan tulis.

Kehilangan sinyal atau operasi yang tidak menentu: Jika ada kehilangan sinyal antara papan dan thyristor atau thyristor tidak berfungsi secara konsisten maka pertama -tama periksa koneksi listrik. Kehilangan sinyal dapat dihasilkan dari koneksi longgar.
