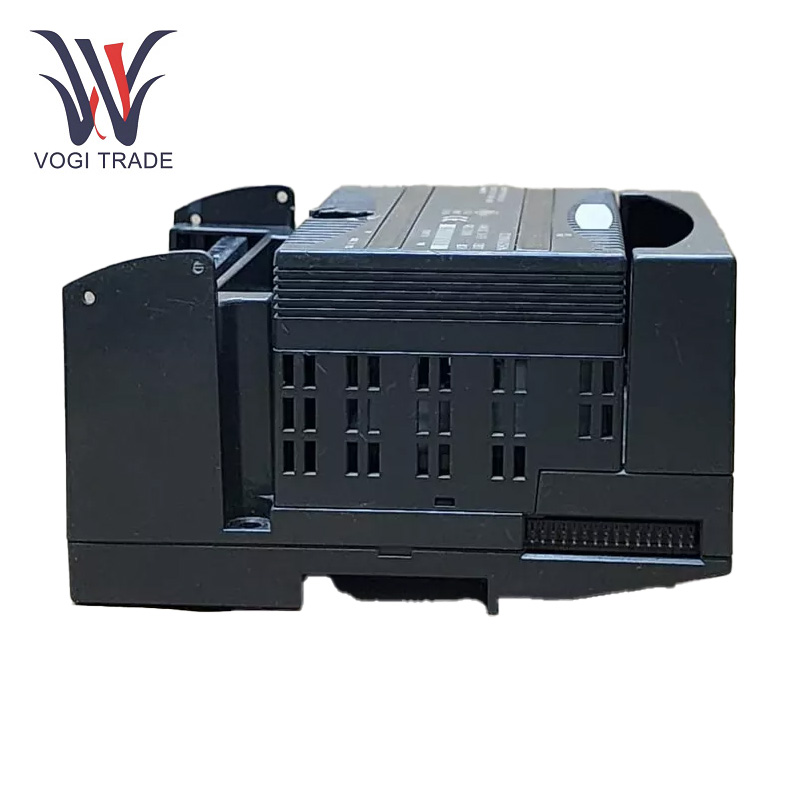

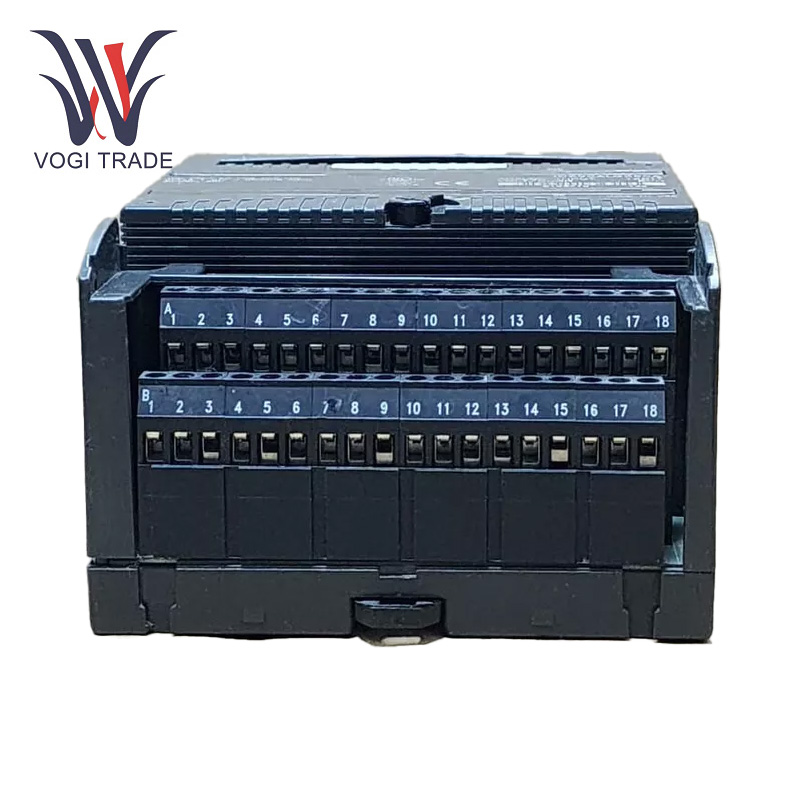

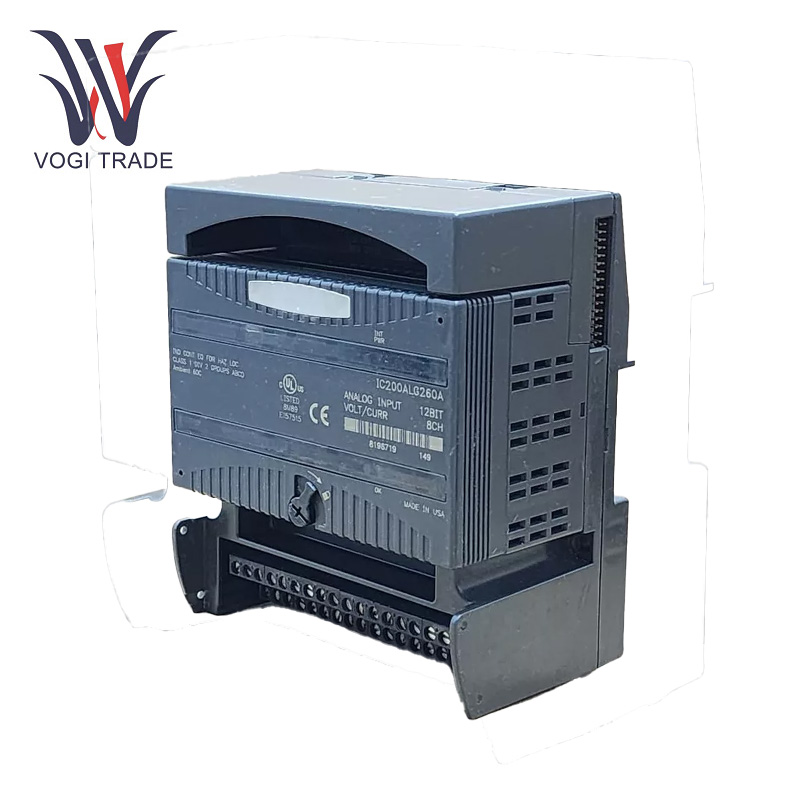

GE IC200ALG260

Parameter Teknis

Saluran: 8 saluran berujung tunggal.

Rentang Masukan Tegangan: -10VDC hingga +10VDC.

Rentang Masukan Saat Ini: 4mA hingga 20mA.

Resolusi: 12 bit, 2,5mV, 8 hitungan dalam mode tegangan bipolar。

Impedansi Masukan: 126kOhm dalam mode tegangan, 200Ohm dalam mode saat ini.

Ketepatan: ±0,3% dari skala penuh.

Penolakan Crosstalk Saluran-ke-Saluran: Minimal 30dB.

Tingkat Pembaruan: 0,4 milidetik.

Waktu Respons Filter Masukan: 5,0 milidetik.

Karakteristik Fungsional

Dapat Ditukar Panas: GE IC200ALG260 dapat ditukar, memungkinkan penggantian atau penambahan modul tanpa mematikan seluruh sistem, sehingga meningkatkan pemeliharaan dan ketersediaan sistem.

Tingkat Pembaruan Cepat: dengan kecepatan pembaruan 0,4 ms, beralih di tempat sebagai respons terhadap perubahan sinyal input, ini memastikan akuisisi data dan ketepatan waktu pemrosesan.

Catu Daya Internal:GE IC200ALG260 beroperasi tanpa catu daya eksternal, dan daya internalnya disediakan oleh backplane. Namun, dalam mode saat ini, input terisolasi mungkin memerlukan catu daya terpisah.

Diagnosis Kesalahan

Diagnosa Indikator LEDkakak:LED daya internal (INT PWR) dan LED normal (OK) disertakan pada GE IC200ALG260 untuk pemecahan masalah diagnostik. LED INT PWR menunjukkan status daya internal sirkuit sisi medan analog, sedangkan LED OK menunjukkan status daya bidang belakang. Jika LED yang bersangkutan tidak menyala atau lampu kilat tidak normal, kemungkinan ada masalah pada catu daya atau modul rusak.

Fungsi Diagnostik Mandiri: Fungsi diagnostik mandiri bawaan GE IC200ALG260 dapat bekerja terus menerus untuk memantau status kerja modul dan komponennya, dan dapat mendeteksi berbagai kesalahan seperti under-range, over-range, sirkuit terbuka, kehilangan daya, dan non- -kegagalan memori yang mudah menguap. Modul akan melaporkan informasi kesalahan melalui sistem diagnostik ketika kesalahan terjadi, dan operator dapat melihat kode kesalahan atau pesan alarm untuk menemukan dan menyelesaikan masalah dengan cepat.

Peralatan Pengujian Eksternal:  Berdasarkan kode kesalahan dan status modul yang disajikan oleh fungsi ini, rentang pemeriksaan modul dapat dengan cepat dipersempit agar dibandingkan dengan kinerja modul yang diharapkan. Oleh karena itu, memeriksa apakah fungsi diagnostik internal modul elektronik tersedia adalah metode paling efektif untuk menemukan masalah apa pun pada modul.

Bidang Aplikasi

Industri Manufaktur: GE IC200ALG260 dapat diterapkan dalam proses produksi untuk menerima sinyal masukan analog dari berbagai sensor dan aktuator, seperti sensor suhu, tekanan, dan aliran, dan sinyal masukan tersebut diubah menjadi data digital, yang digunakan untuk memantau pengendalian berbagai parameter dalam proses produksi, seperti suhu, tekanan, fluks, dan kecepatan, sehingga menjamin kualitas dan stabilitas produk produksi.

Industri Kimia dan Petrokimia: Digunakan hanya untuk menerima sinyal input analog dari reaktor ke tangki penyimpanan dan berbagai peralatan lainnya seperti untuk memantau dan mengontrol suhu, tekanan, dan parameter lain dalam reaksi dan proses kimia, sehingga menjamin keamanan dan efisiensi proses.

Industri Energi: GE IC200ALG260 dapat diterapkan di industri energi untuk menerima sinyal masukan analog dari generator, transformator, dan peralatan lainnya, dan digunakan untuk memantau dan mengendalikan tegangan, arus, daya, dan parameter lain dari sistem tenaga, untuk melindungi stabilitas sistem tenaga. pengoperasian jaringan listrik dan kualitas daya.
