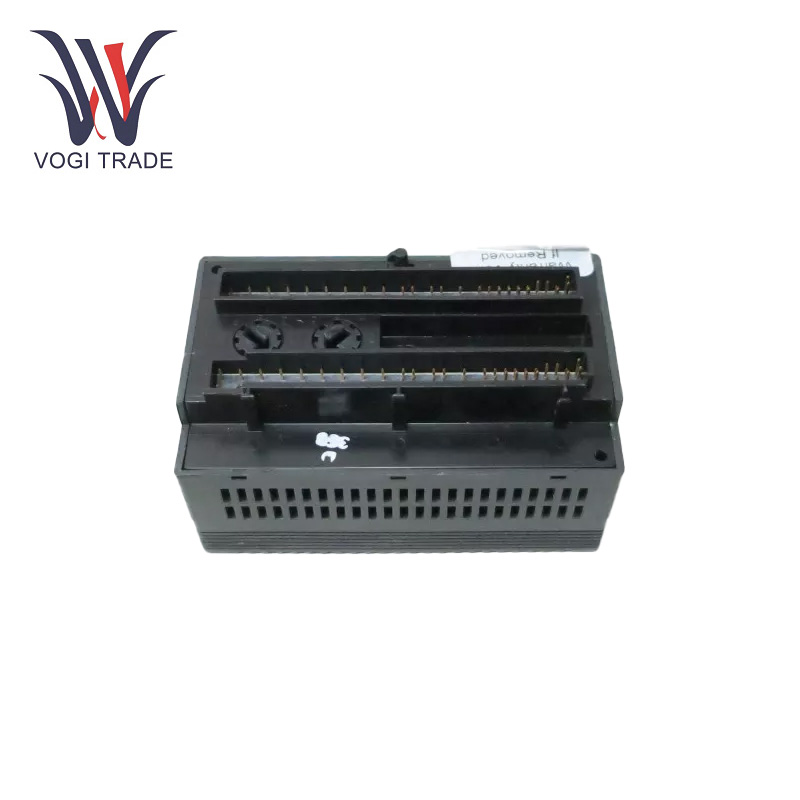

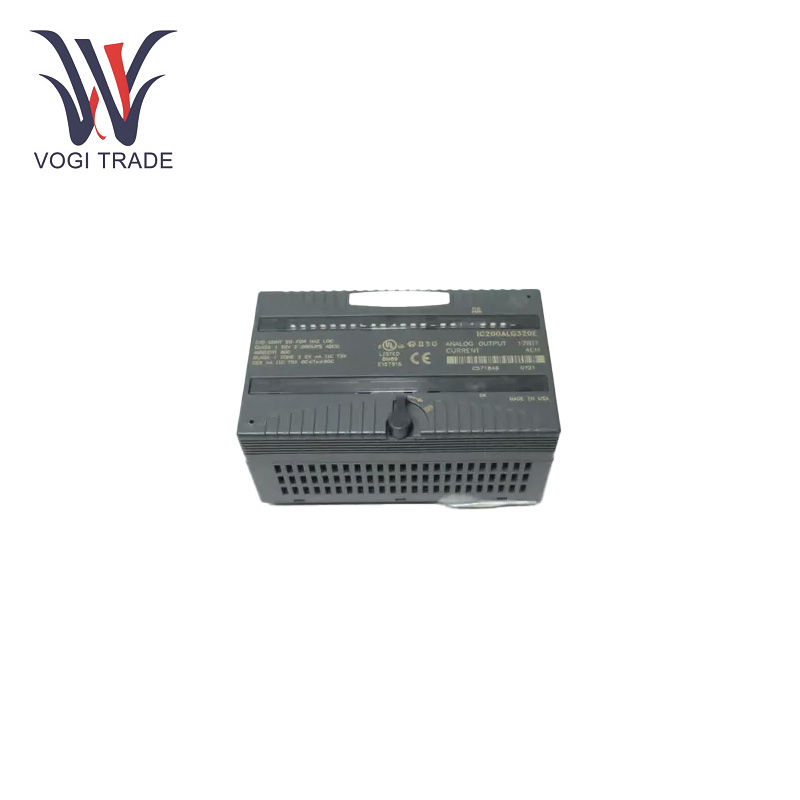

GE IC200ALG320

Parameter Teknis

Saluran: 4 saluran berujung tunggal.

Rentang Saat Ini: 4mA hingga 20mA, dengan sedikit kemampuan over-range sekitar 20,38mA per saluran.

Resolusi: 4µA, 8 hitungan.

Tingkat Pembaruan: maksimum 0,3 ms.

Catu Daya Eksternal: 18-30VDC.

Konsumsi Daya: maksimum 160mA。

Tegangan Isolasi: 250VAC terus menerus, 1500VAC selama 1 menit.

Karakteristik Fungsional

Performa Isolasi Luar Biasa: Dengan isolasi antara input pengguna dan logika serta rack ground 250VAC kontinu dan 1500VAC selama 1 menit, GE IC200ALG320 dapat secara efektif mengisolasi interferensi antara sirkuit input dan output serta meningkatkan stabilitas dan keandalan seluruh sistem.

Kemampuan Keluaran Berlebihan: Ada sejumlah kecil arus over-range untuk setiap saluran, ukuran arus sekitar 20,38mA dapat dikeluarkan untuk menggerakkan beban keluaran, untuk menyediakan beberapa persyaratan beban khusus dari kapasitas penggerak tambahan.

Keluaran Multi-saluran: Empat saluran keluaran analog ujung tunggal GE IC200ALG320 dapat menghasilkan sinyal arus keluaran 4mA hingga 20mA dengan resolusi 4µA, memungkinkan kontrol simultan beberapa perangkat analog.

Diagnosis Kesalahan

Diagnosis Indikator LED: LED OK dan LED FLD PWR dapat dengan mudah dikonfirmasi apakah daya medan dan daya bidang belakang normal. Jika LED yang bersangkutan tidak menyala atau berkedip secara tidak normal, ini mungkin mengindikasikan masalah catu daya atau kegagalan GE IC200ALG320.

Pemantauan Keluaran Saat Ini: Berusahalah untuk mengamati arus keluaran setiap saluran secara teratur. Arus keluaran secara signifikan lebih besar atau lebih kecil dari biasanya, atau keluaran modul jauh lebih tidak stabil dibandingkan keadaan awal. Hal ini mungkin disebabkan oleh gangguan hubung singkat pada rangkaian keluaran modul atau rangkaian beban yang terpasang.

Alat Diagnostik: Ada beberapa alat diagnostik bawaan GE IC200ALG320 yang dapat menghasilkan laporan yang dapat menampilkan hilangnya gangguan daya sisi pengguna di sirkuit lapangan. Pengguna cukup menganalisis laporan diagnostik untuk menemukan dan memperbaiki masalah dengan cepat.

Bidang Aplikasi

Kontrol proses: Ini digunakan secara luas dalam industri kontrol proses, termasuk kimia, petrokimia, dan farmasi, untuk menghasilkan sinyal kontrol arus analog untuk mengatur bukaan katup, kecepatan pompa, dan daya pemanas pemanas, sehingga mencapai kontrol parameter proses yang tepat seperti suhu, tekanan, dan mengalir.

Kontrol mesin:  GE IC200ALG320 dapat digunakan di berbagai bidang seperti manufaktur peralatan mesin, mesin pengemasan, mesin tekstil, dll., untuk mengontrol kecepatan motor, posisi silinder, dan torsi kopling untuk mencapai kontrol yang akurat terhadap situasi kerja mesin. mesin dan meningkatkan efisiensi produksi dan kualitas produk.

Otomasi Bangunan: Dalam sistem otomasi gedung, dapat mengontrol pembukaan katup AC, kecepatan kipas, dan aliran air pompa air untuk mencapai pengaturan suhu dalam ruangan, kelembapan, dan kualitas udara, serta untuk meningkatkan kenyamanan dan efisiensi energi. dari gedung.

Akuisisi dan Instrumentasi Data: GE IC200ALG320 juga digunakan dalam sistem dan instrumentasi akuisisi data, yang mengubah sinyal digital menjadi sinyal arus analog untuk keluaran ke meter analog, dan perekam atau perangkat akuisisi data lainnya, sehingga memungkinkan bentuk sinyal digital yang dapat dilihat manusia untuk data tampilan, perekaman, dan analisis.
