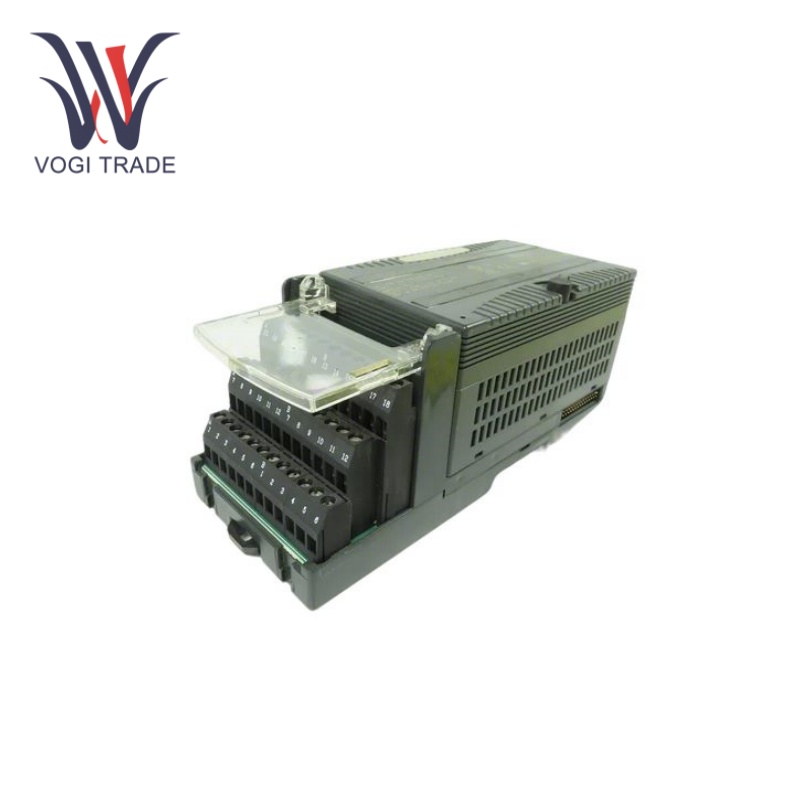

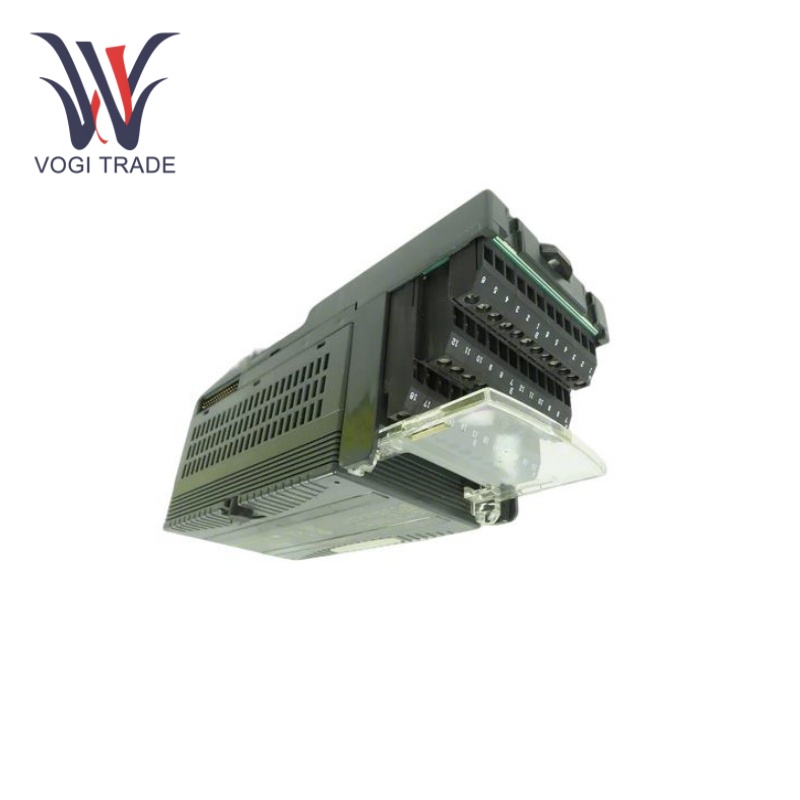

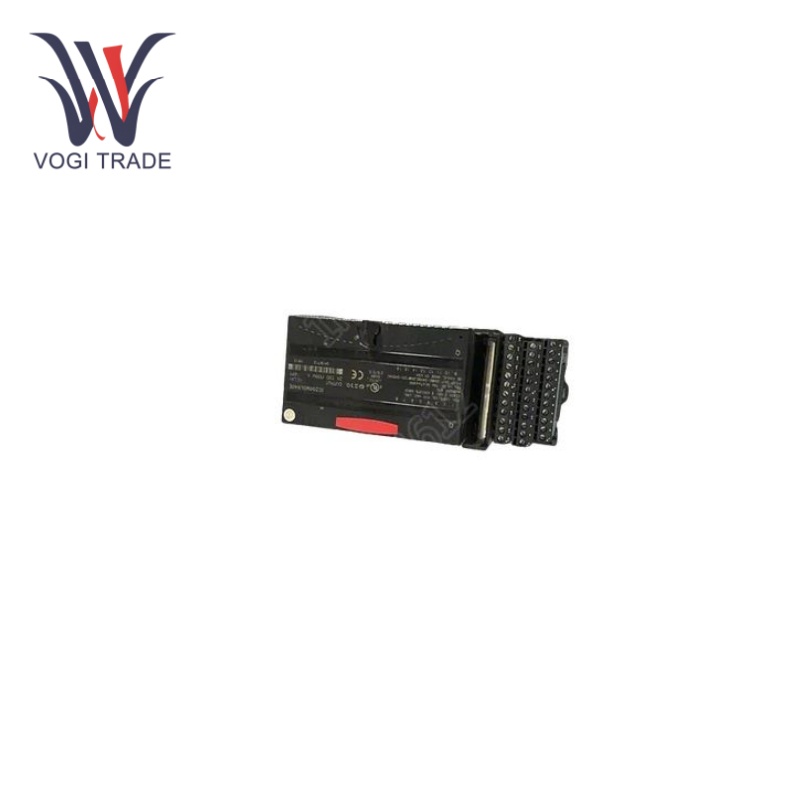

Merek: GEDeskripsi: Modul Output RelaiKondisi: BaruSertifikat: SURAT GARANSI LAPORAN UJI COOGaransi: 1 tahunJumlah Persediaan: 5Jangka Waktu Pembayaran: T/TPelabuhan Pengiriman: ShenZhenGE IC200MDL940 memiliki 16 titik masukan, masing-masing mendukung rentang tegangan 12 hingga 24 VDC. Ini ideal untuk memantau dan memproses sinyal digital dari sensor, sakelar, dan perangkat lainnya.
| Pembuatan |
GE |
| Nomor Model |
IC200MDL940 |
| Nomor Pemesanan |
IC200MDL940 |
| Katalog |
VersaMax |
| Negara Asal |
Amerika Serikat |
| KODE HS |
85389091 |
| Dimensi |
17,3cm x 11,2cm x 7cm |
| Dimensi Pengepakan |
20cmx15cmx10cm |
| Berat |
0,8kg |
Parameter Teknis
Jumlah keluaran:16.
Jenis keluaran:Kontak normal terbuka (N.O.) atau Formulir A yang terisolasi secara independen.
Tegangan keluaran:0 hingga 125VDC.
Arus keluaran:Arus pengenal maksimum adalah 2,0 amp.
Penurunan tegangan keluaran:0.3V.
Waktu respons saluran:10 md.
Frekuensi peralihan:Frekuensi peralihan maksimum per kontak keluaran adalah 20 siklus per menit bila digunakan dengan beban induktif.
Penarikan arus backplane maksimum:490mA.
Kisaran suhu pengoperasian:0 hingga 60 °C.
Sesuai:Sesuai dengan CE dan cULus.
Karakteristik Fungsional
Keluaran TerisolasiPoin:GE IC200MDL940 memiliki enam belas kontak terisolasi atau bentuk A. Dengan isolasi saluran-ke-saluran bawaan, setiap output kontak dapat disambungkan ke sumber tegangan berbeda dan digunakan dalam lingkungan kompleks tanpa gangguan antarsaluran.
Relai dan Kontak yang Andal:Relai tertanam mengadopsi koil tetap dan struktur angker bergerak, yang kontaknya juga merupakan bahan paduan perak, sehingga masa pakai dan keandalan sakelarnya berada di atas standar industri untuk memastikan keluaran modul stabil dan andal.
Konsumsi Daya Rendah:GE IC200MDL940 dengan backplane keluaran lima volt (yang menyediakan sumber daya utama) dapat menarik arus hingga 490 miliampere dan memiliki konsumsi daya rendah sehingga mengurangi beban daya seluruh sistem.
Diagnosis Kesalahan
Tegangan Keluaran dan Pengukuran Arus:Periksa nilai terukur terhadap tegangan keluaran normaltage dan rentang arus. Namun, jika data yang diukur jauh dari kisaran normal, hal ini mungkin menunjukkan adanya masalah pada rangkaian catu daya modul, kontak relai, atau beban eksternal.
Uji Ketahanan Isolasi:Gunakan megohmmeter untuk menguji resistansi isolasi antara input dan output GE IC200MDL940, serta antar saluran. Resistansi isolasi yang lebih rendah dari biasanya dapat berarti kinerja isolasi modul bermasalah, di luar gangguan sinyal, bahkan dapat merusak peralatan.
Bidang Aplikasi
Otomasi industri:Di lini produksi otomasi industri, seperti manufaktur otomotif, pemrosesan mekanis, dan industri pemrosesan makanan, GE IC200MDL940 dapat digunakan untuk mengontrol berbagai aktuator, seperti relai, katup solenoid, dan lampu indikator, mewujudkan kontrol otomasi proses produksi, meningkatkan efisiensi produksi dan kualitas.
Pembangkitan dan Distribusi Tenaga Listrik:Modul ini dapat digunakan untuk mengendalikan dan melindungi peralatan listrik, termasuk pemutus sirkuit, kontaktor, dan relay, dalam sistem pembangkitan dan distribusi listrik. Hal ini juga berlaku untuk pemantauan dan pengendalian jaringan listrik untuk memastikan pengoperasian jaringan listrik yang aman dan stabil.
Otomatisasi bangunan:GE IC200MDL940 dapat digunakan untuk mengontrol peralatan listrik terkait dalam sistem otomasi gedung, seperti kontrol pencahayaan, kontrol AC, dan kontrol elevator, mewujudkan kontrol cerdas dan manajemen gedung yang hemat energi.
Kontrol Proses:Dalam industri pengendalian proses, khususnya industri petrokimia, kimia dan farmasi, GE IC200MDL940 dapat digunakan untuk pengendalian dan pemantauan peralatan proses (termasuk pompa, katup, reaktor, dll.), untuk memberikan status pengoperasian peralatan proses, untuk memastikan pengoperasian proses produksi normal, meningkatkan keselamatan dan keandalan produksi.
