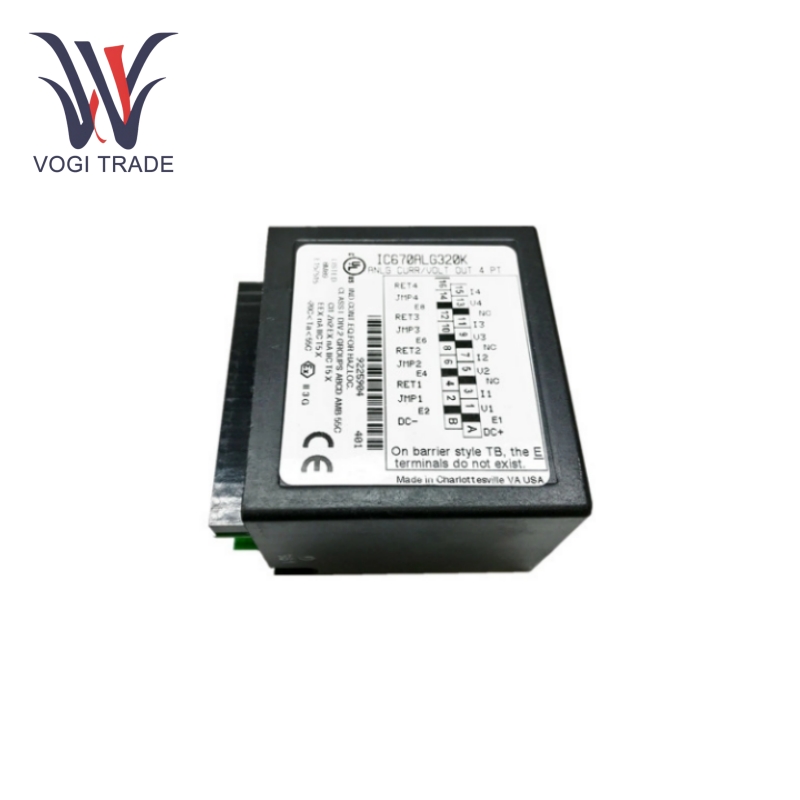

GE IC670ALG320

Spesifikasi

Parameter catu daya: Rentang tegangan pengoperasian adalah 20-29V DC, riak catu daya maksimum adalah 5%, arus siaga tipikal arus masukan catu daya 24V adalah 80mA, arus pengoperasian maksimum adalah 180mA, dan konsumsi daya modul adalah 1,5-4,3W .

Karakteristik isolasi: Tegangan isolasi antara ground dan logika adalah 1500V AC/1 menit, 250V AC kontinu.

Arus catu daya BUI: maksimum 51mA.

Resolusi digital: nilai tipikal adalah 12 bit.

Saluran keluaran: Modul keluaran tegangan arus analog 4 saluran, untuk setiap titik keluaran, rentang sinyal dapat dikonfigurasi dengan jumper yang ditempatkan pada blok terminal I/O. Kisaran defaultnya adalah 0-20mA dan 0-10V DC, dan rentang yang diperluas dari 4-20mA dan 0-12.5V DC.

Resolusi dan linearitas: Resolusinya 12 bit dan linearitasnya 1LSB.

Koefisien suhu: Nilai tipikalnya adalah ±0,002% per derajat Celcius, dan nilai maksimumnya adalah ±0,005% per derajat Celcius.

Fitur

Perlindungan isolasi yang bagustindakan: GE IC670ALG320 memiliki karakteristik isolasi yang baik antara output dan ground dan logika; tegangan isolasi 1500V AC/1 menit, 250V AC kontinu, oleh karena itu memastikan isolasi dari potensi kesalahan dan gangguan eksternal yang dapat mengganggu kinerja atau keandalan modul dan sistem kontrol, sehingga dapat menahan interferensi elektromagnetik yang tidak dapat dipisahkan dari sertifikat di industri situs.

Presisi dan stabilitas tinggi: Resolusi 12-bit dan linearitas yang baik dari GE IC670ALG320 memastikan presisi tinggi dan stabilitas sinyal keluaran. Untuk beberapa proses industri dengan persyaratan kontrol presisi tinggi, seperti farmasi dan pemrosesan makanan, GE  IC670ALG320 dapat memenuhi kebutuhan proses produksi dengan lebih baik dan juga berfungsi sebagai peningkatan kualitas produk dan efisiensi produksi.

Konfigurasi yang kuat: GE IC670ALG320 dapat menerima konfigurasi dari monitor genggam yang kompatibel, memungkinkan pengguna untuk secara fleksibel mengatur parameter seperti rentang sinyal output, rasio skala, dll., tergantung pada kebutuhan aplikasi tertentu, tanpa perubahan perangkat keras yang memakan waktu, sehingga meningkatkan pemeliharaan dan skalabilitas sistem .

Aplikasi

Produksi bahan kimia: Dalam proses produksi bahan kimia, aliran, suhu, tekanan, dan parameter lain dari berbagai bahan perlu dikontrol secara akurat. GE IC670ALG320 dapat mengubah keluaran sinyal digital oleh pengontrol menjadi sinyal analog 4-20 mA atau 0-10 V, menggerakkan aktuator seperti katup pengatur dan pengukur aliran, dan mencapai kontrol yang tepat terhadap proses produksi bahan kimia.

Sistem tenaga: Pada pembangkit listrik dan gardu induk, arus eksitasi generator, posisi tap trafo antara lain dikontrol menggunakan GE IC670ALG320 untuk menjaga kestabilan pengoperasian sistem tenaga. Misalnya, pada pembangkit listrik tenaga panas, GE IC670ALG320 dapat mengirimkan sinyal analog yang sesuai untuk menyesuaikan arus eksitasi generator berdasarkan permintaan beban dari jaringan listrik, sehingga mengontrol tegangan keluaran dan daya reaktif generator sekaligus memastikan stabilitas tegangan di dalam pembangkit listrik termal. sistem tenaga.

Kontrol robot: GE IC670ALG320 digunakan dalam sistem kontrol robot industri untuk mengontrol kecepatan gerakan sambungan, kekuatan, dan banyak parameter lainnya. Misalnya, di jalur perakitan mobil, robot harus memahami dan memasang komponen secara akurat. GE IC670ALG320 mengubah perintah kontrol menjadi sinyal analog, mengontrol kecepatan dan torsi motor gabungan robot, serta mewujudkan pengoperasian robot yang sangat akurat.

Kendaraan Listrik: GE IC670ALG320 juga digunakan dalam sistem manajemen baterai dan sistem kendali motor untuk kendaraan listrik. Misalnya, selama pengisian daya baterai, GE IC670ALG320 mampu mengontrol besarnya arus pengisian untuk memastikan pengisian daya baterai yang aman; dalam kontrol penggerak motor, dapat mengubah sinyal kontrol menjadi sinyal analog dan mengontrol kecepatan dan torsi motor serta realisasi keluaran daya kendaraan listrik.
