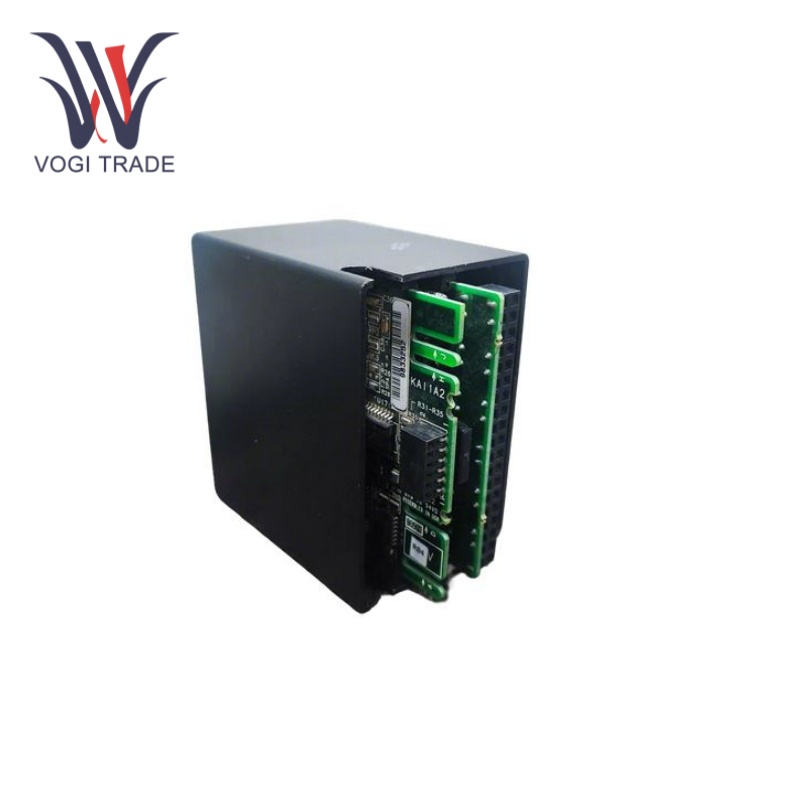

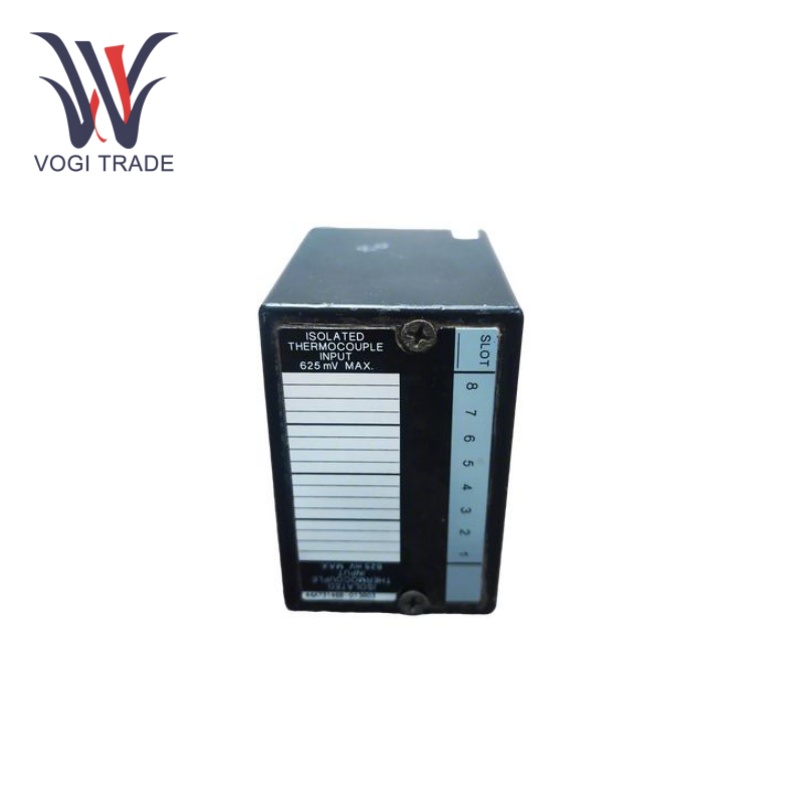

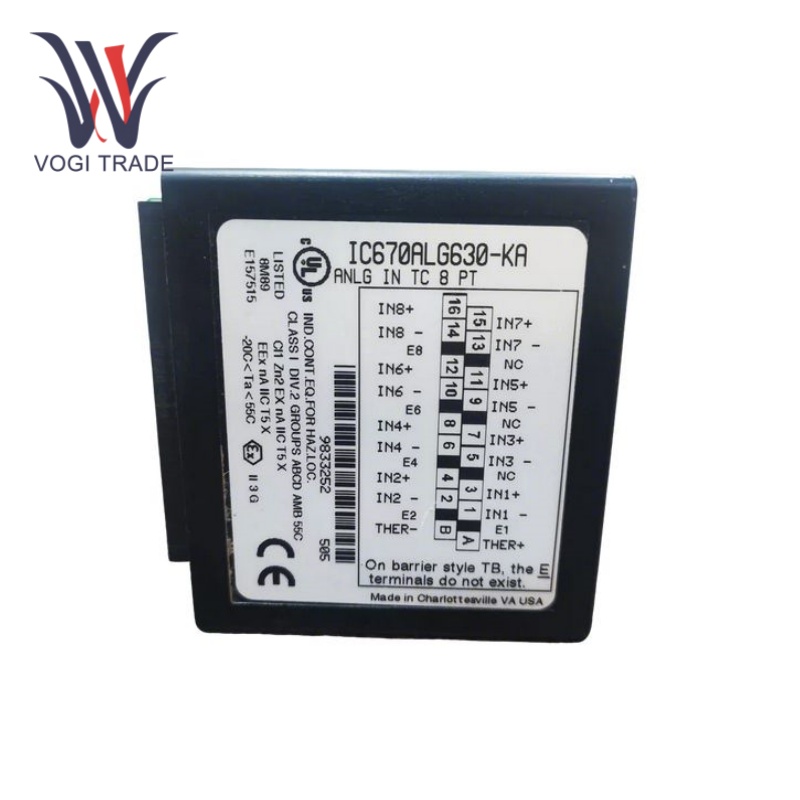

GE IC670ALG630

Parameter Teknis

Jumlah Saluran: 8.

Resolusi Konverter:15 bit + tanda.

Ketepatan:±0,1% pembacaan dan ±0,05% rentang untuk termokopel tipe J, K, T, dan E pada suhu 25°C

Penolakan Mode Normal:60 dB pada 50/60 Hz, rentang 100%.

Penolakan Mode Umum:120 dB pada 50/60 Hz, ketidakseimbangan 100 Ohm.

Tegangan Maksimum antar Saluran:250 VAC

Arus yang Diambil dari Catu Daya BIU:maksimum 195mA

Kisaran Suhu Operasional:0 hingga 60°C.

Karakteristik Fungsional

Konversi Resolusi Tinggi:GE IC670ALG630 memiliki resolusi konverter tanda plus 15-bit, lengkap dengan sirkuit terintegrasi untuk mengubah sinyal termokopel analog menjadi bentuk digital, untuk menghasilkan data pengukuran suhu presisi tinggi.

Tegangan Isolasi Tinggi:Tegangan isolasi modul adalah 1500 volt ac selama 1 menit dan 250 volt ac, serta tegangan isolasi antar saluran juga 250 volt, yang secara efektif dapat mengisolasi saluran satu sama lain dan mencegah crosstalk dan interferensi antar saluran.

Konfigurasi Saluran Individu:Masing-masing dari 8 saluran GE IC670ALG630 dapat dikonfigurasi untuk melaporkan pembacaan sensor sebagai tipe suhu atau pembacaan tipe milivolt, yang memenuhi berbagai kebutuhan pengukuran dan kontrol.

Konfigurasi Alarm dan Jangkauan:Tingkat alarm tinggi/rendah dan rentang milivolt yang dapat dikonfigurasi memungkinkan modul alarm memantau nilai terukur secara real-time dan mengeluarkan alarm terkait ketika nilai pengukuran melebihi rentang batas.

Diagnosis Kesalahan

Fungsi diagnostik bawaan:GE IC670ALG630 mampu melakukan sejumlah diagnostik untuk mengirimkan informasi diagnostik ke unit antarmuka bus untuk identifikasi kesalahan dengan cepat. Kesalahan yang terdeteksi meliputi termokopel terbuka, rentang berlebih/bawah, kesalahan alarm tinggi/rendah.

Kode Kesalahan dan Pesan Informasi:Terdapat fungsi diagnostik bawaan dalam sistem GE Fanuc VersaMax, yang dapat memantau status kerjanya secara real time. Setelah terjadi kesalahan, sistem akan dapat menghasilkan kode kesalahan dan pesan alarm yang relevan. Kode dan pesan kesalahan ini, berdasarkan mana pengguna dapat dengan mudah menggunakan perangkat lunak diagnostik atau alat pemrograman untuk mengetahui dengan cepat di mana letak kesalahannya dan apa penyebabnya.

Bidang Aplikasi

Kontrol Proses Industri：GE IC670ALG630 dapat digunakan untuk mengukur suhu ketel reaksi, pipa, oven dan peralatan lainnya dalam proses produksi industri di bidang kimia, farmasi, makanan dan minuman serta industri lainnya, dan dapat mengontrol suhu dengan menghubungkan ke sistem PLC atau DCS ke memastikan kualitas produk dan kemajuan normal proses produksi.

Pembangkit listrik:Dalam industri pembangkit listrik, seperti pembangkit listrik tenaga panas, pembangkit listrik tenaga nuklir dan pembangkit listrik lainnya, GE IC670ALG630 dapat memantau suhu turbin uap, boiler, generator, dan peralatan lainnya, memantau status pengoperasian peralatan secara real-time, untuk memastikan pengoperasian peralatan pembangkit listrik yang aman dan stabil.

Sistem HVAC:Ini dapat mengukur suhu lingkungan dalam dan luar ruangan, suhu pasokan dan pengembalian AC, dan mengontrol pengoperasian AC dan perangkat lain untuk mencapai penghematan energi dan kenyamanan dalam sistem pemanas, ventilasi, dan AC.

Aplikasi Pengukuran Suhu Lainnya:GE IC670ALG630 juga dapat digunakan di bidang pengukuran dan kontrol suhu lainnya yang memerlukan presisi dan keandalan tinggi, seperti peralatan penelitian ilmiah, peralatan pemantauan lingkungan, peralatan medis, dll.
