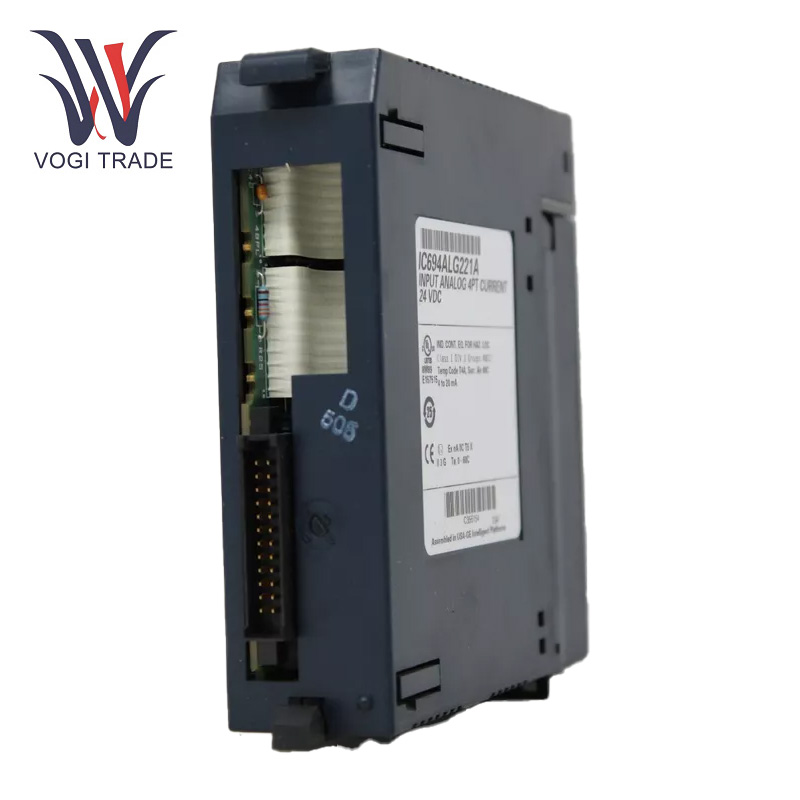

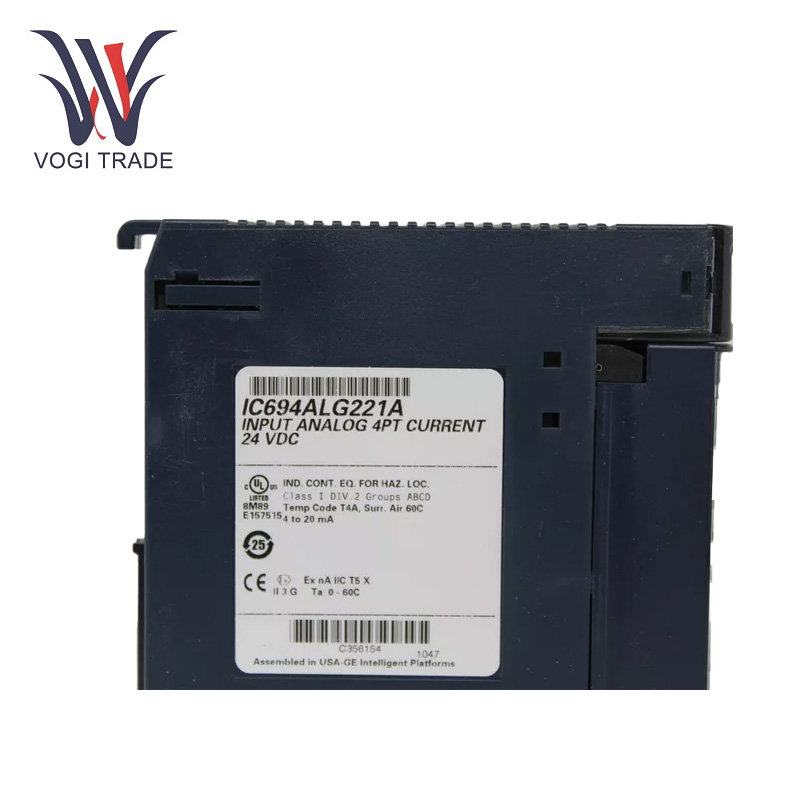

GE IC694ALG221

Parameter Teknis

Saluran Masukan: 4 saluran masukan analog.

Rentang Sinyal Masukan: 4-20mA.

Resolusi：Resolusi 12-bit.

Waktu konversi： 2,5 ms.

Isolasi： Menyediakan isolasi listrik antara input, output, dan sirkuit logika.

Persyaratan Daya: Catu daya 5V DC.

Suhu Operasional: 0°C hingga 60°C.

Suhu Penyimpanan: -40°C hingga 85°C.

Kelembaban: 5% hingga 95% tanpa kondensasi.

Karakteristik Fungsional

Konverter Analog-ke-Digital bawaan: GE IC694ALG221 dapat mengubah data analog ke format digital yang dapat dibaca dan diproses oleh pengontrol host untuk mengintegrasikan dan memproses sistem sinyal analog dan sinyal digital.

Performa Isolasi Terbaik: Ini menghasilkan isolasi bidang optik-ke-bidang belakang, dan isolasi ground bingkai tegangan kontinu 250VAC dan 1500VAC selama 1 menit, yang efektif untuk kebisingan dan interferensi eksternal, dan meningkatkan keandalan dan stabilitas modul di lingkungan produksi industri yang ekstrim.

Dua Rentang Input dan Jumper Rentang: Dua rentang input 0-20mA dan 4-20mA serta rentang jumper di setiap saluran membuat konfigurasi GE IC694ALG221 lebih fleksibel, dan pengguna dapat memilih rentang input dan mode koneksi jumper yang sesuai dengan kebutuhan sebenarnya. Ini meningkatkan kemampuan adaptasi modul terhadap kondisi kerja yang berbeda.

Diagnosis Kesalahan

Generator Sinyal dan Pengujian Multimeter: Pengguna dapat menggunakan generator sinyal untuk memasukkan sinyal analog standar ke GE IC694ALG221, kemudian menggunakan multimeter untuk mengukur sinyal input dan output modul untuk menguji apakah modul dapat mengkonversi dan mengirimkan sinyal analog dengan benar. Jika nilai yang diukur tidak sesuai dengan nilai yang ditetapkan, berarti modul rusak.

Metode Substitusi: Jika memungkinkan untuk mengganti GE IC694ALG221 yang dicurigai dengan modul normal untuk pengujian. Jika seluruh sistem berfungsi dengan benar setelah mengganti modul, maka inilah waktunya untuk memperbaiki atau mengganti yang asli.

Bidang Aplikasi

Industri Automat: Biasanya digunakan di jalur produksi otomasi industri seperti manufaktur otomotif, pemrosesan makanan, dan mesin pengemasan untuk menghubungkan dan memperoleh sinyal analog dari berbagai sensor dan alat ukur, seperti sensor suhu, sensor tekanan, dan pengukur aliran, serta mengirimkan data kepada pengontrol untuk pemrosesan dan pengendalian untuk mencapai pemantauan dan pengendalian proses produksi.

Kontrol Proses: GE IC694ALG221 digunakan untuk memantau dan mengontrol parameter proses seperti suhu, tekanan, aliran, dan level cairan dalam industri pengendalian proses, seperti industri kimia, petrokimia, dan farmasi. Menggunakan modul ini dapat mengukur input analog presisi tinggi dan tingkat pembaruan modul yang tinggi dapat memenuhi kontrol proses yang akurat dan meningkatkan kualitas dan efisiensi produksi.

Pengenalan Otomasi Gedung: Di bidang otomasi gedung, GE IC694ALG221 dapat digunakan untuk menghubungkan dan memperoleh sinyal analog dari berbagai sensor dan peralatan lingkungan: sensor suhu, sensor kelembaban, sensor cahaya, dll., dan mentransfer data ke kontrol gedung dan manajemen terpusat, untuk menerapkan kontrol cerdas terhadap lingkungan bangunan, meningkatkan kenyamanan dan efisiensi energi bangunan, dll.

Sistem Tenaga: GE IC694ALG221 dapat digunakan untuk memantau dan mengontrol sinyal analog dari berbagai peralatan dan sensor listrik dalam proses pembangkitan, transmisi dan distribusi listrik (Generator, transformator, dan pemutus sirkuit, dll.) dan mengirimkan data yang dikumpulkan ke pusat kendali untuk memantau dan mengendalikan sistem tenaga secara real time, untuk memastikan pengoperasian jaringan listrik yang aman dan stabil.
