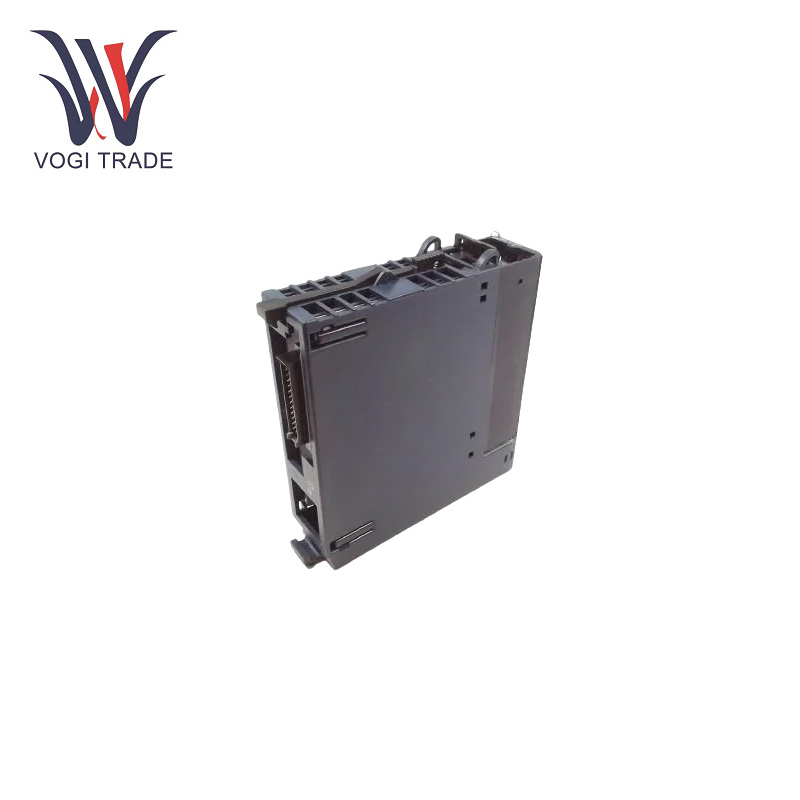

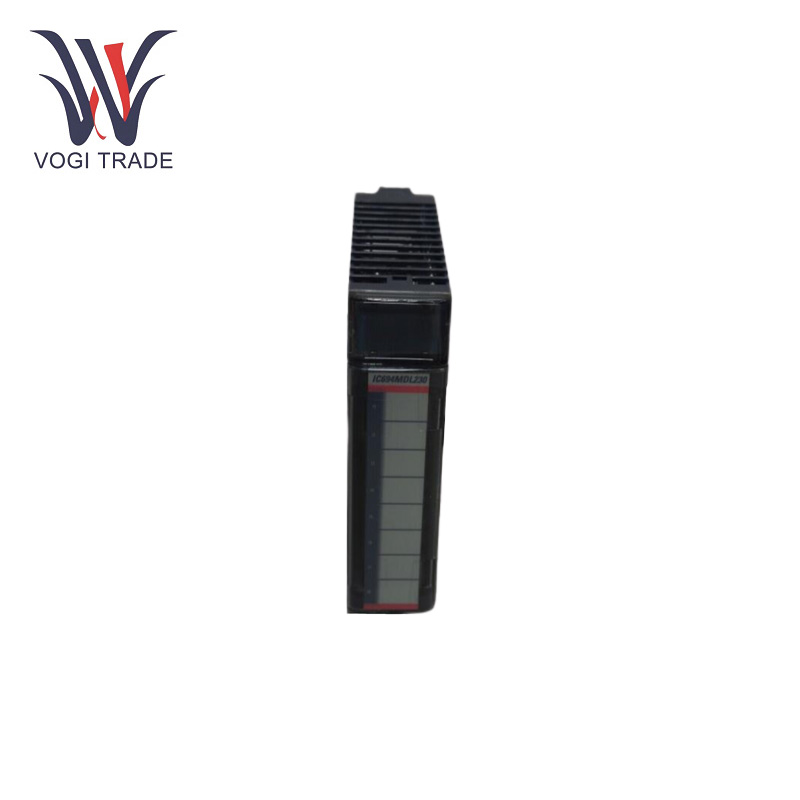

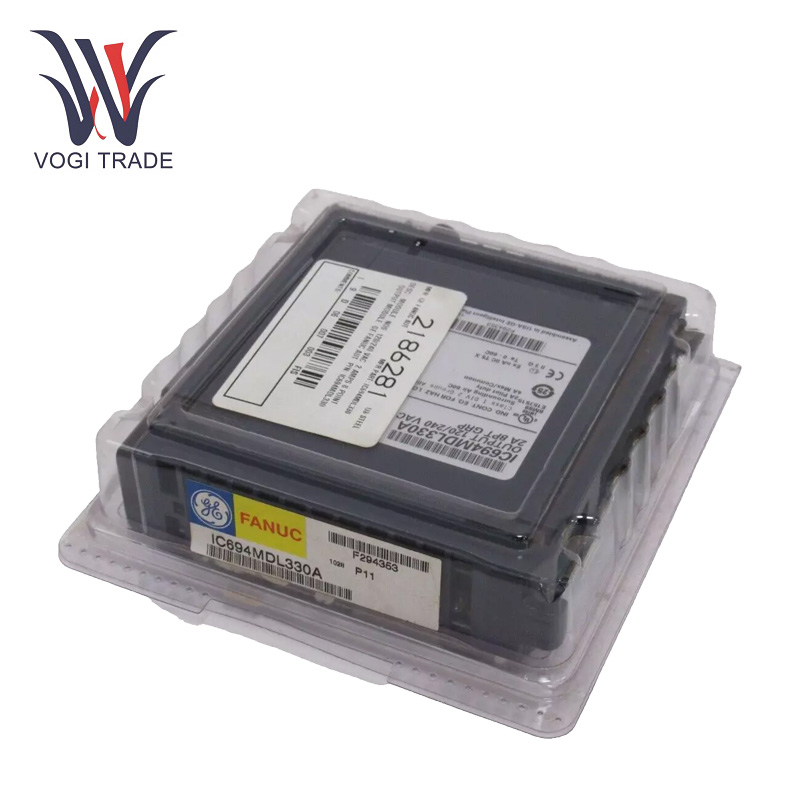

GE IC694MDL330

Parameter Teknis

Nilai Tegangan: 240VAC.

Rentang Tegangan Keluaran: 85 hingga 264V AC pada frekuensi 50 hingga 60Hz.

KeluaranCudarit: maksimal 2A.

IArus Keluaran nrush: maksimum 20A.

OPenurunan Tegangan Keluaran: 1.5V.

Arus Kebocoran Keluaran: 3mA.

Bidang ke Backplane dan ke Frame Ground: 250V AC terus menerus.

Grup ke Grup: 250VAC.

Jumlah Keluaran: 8, disusun dalam 2 kelompok terisolasi dengan 4 titik keluaran pada setiap kelompok.

Waktu Respons: maksimal 1 ms.

Konsumsi Daya: 160mA.

Karakteristik Fungsional

Response Waktunya Cepat: Arus maksimum pada waktu respons GE IC694MDL330 adalah 1 ms, dan dengan waktu respons arus mati adalah 1/2 siklus maks, memungkinkan status keluaran dikontrol dengan cepat dan akurat, ini sangat penting dalam aplikasi yang memerlukan waktu respons cepat, seperti jalur produksi berkecepatan tinggi dan sistem kontrol waktu nyata.

Berbagai mekanisme perlindungan: 5 ampere untuk setiap kelompok keluaran, snubber RC untuk setiap keluaran individu untuk mencegah keluaran gangguan listrik transien merusak modul dan peralatan yang terhubung dengannya karena arus berlebih atau lonjakan listrik.

Beberapa Titik Keluaran dan Grup Terisolasi: GE IC694MDL330 memiliki 8 titik keluaran yang disusun menjadi 2 grup terpisah dengan masing-masing 4 titik keluaran. Kesamaannya unik untuk setiap grup sehingga grup tersebut dapat digunakan pada bagian daya AC yang berbeda, memungkinkan pengguna untuk menghubungkan dan mengontrol beban secara mandiri.

Diagnosis Kesalahan

Diagnosis Perangkat Lunak: Dengan menggunakan perangkat lunak konfigurasi GE, pengguna dapat memeriksa status keluaran dan parameter kerja GE IC694MDL330 secara real time. Apa yang dapat dilakukan perangkat lunak ini adalah memberikan pesan kesalahan terperinci dan informasi diagnostik yang membantu pengguna mempersempit akar penyebab sebagian besar masalah, termasuk akar penyebab seperti pengaturan keluaran yang salah, kesalahan komunikasi, arus keluaran yang tidak normal, dll.

Pengujian Multi Meter: Mengukur tegangan keluaran dan arus modul. Dan jika nilai yang diukur tidak normal, ini mungkin mencerminkan bahwa modul rusak atau bebannya tidak normal.

Bidang Aplikasi

Otomasi Industri: GE IC694MDL330 banyak digunakan dalam manufaktur otomotif, pemrosesan makanan, mesin pengemasan, dan jalur produksi otomasi industri lainnya untuk mengontrol status start-stop dan pengoperasian motor, katup solenoid, relai, dan peralatan lainnya, serta mewujudkan otomatisasi dan kontrol cerdas dari proses produksi.

Sistem Tenaga: Dalam proses pembangkitan listrik, transmisi dan distribusi, GE IC694MDL330 dapat digunakan untuk mengontrol status sakelar pemutus sirkuit, kontaktor, dan peralatan listrik lainnya, memantau dan mengontrol pengoperasian sistem tenaga, memastikan pengoperasian jaringan listrik yang aman dan stabil .

Otomasi Bangunan: Digunakan untuk mengontrol pengoperasian elevator, AC, sistem kontrol pencahayaan, dan perangkat lainnya untuk mewujudkan manajemen terpusat dan kontrol cerdas terhadap lingkungan bangunan guna meningkatkan kenyamanan dan efisiensi energi bangunan.

Kontrol proses: GE IC694MDL330 dapat digunakan dalam industri pengendalian proses kimia, petrokimia, farmasi dan industri lainnya untuk mengontrol pembukaan dan penutupan katup, start-stop pompa dan peralatan lainnya, dan mewujudkan kontrol akurat dari parameter proses dan otomatisasi proses produksi.
