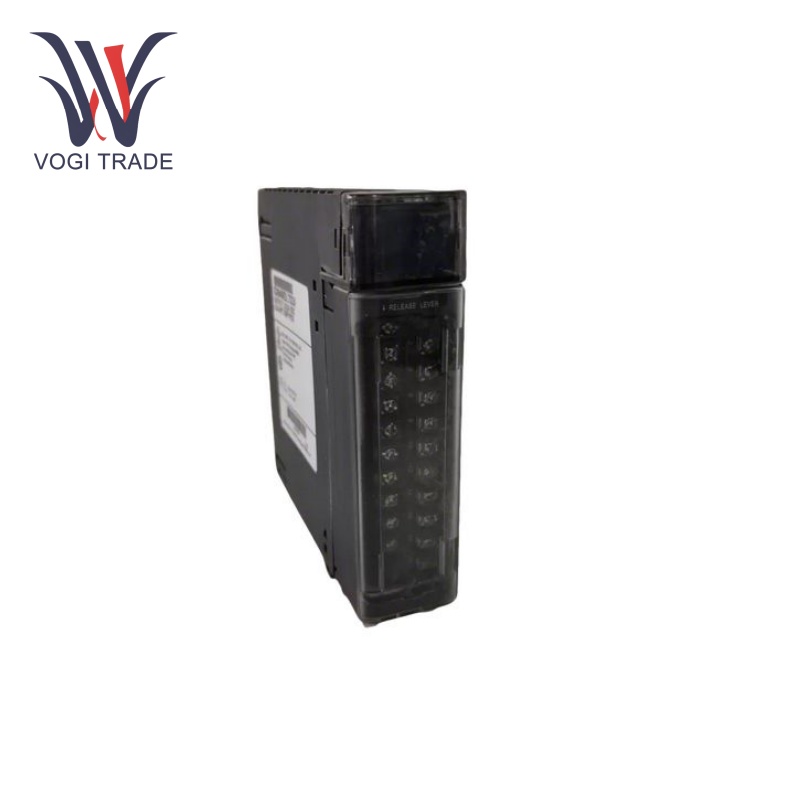

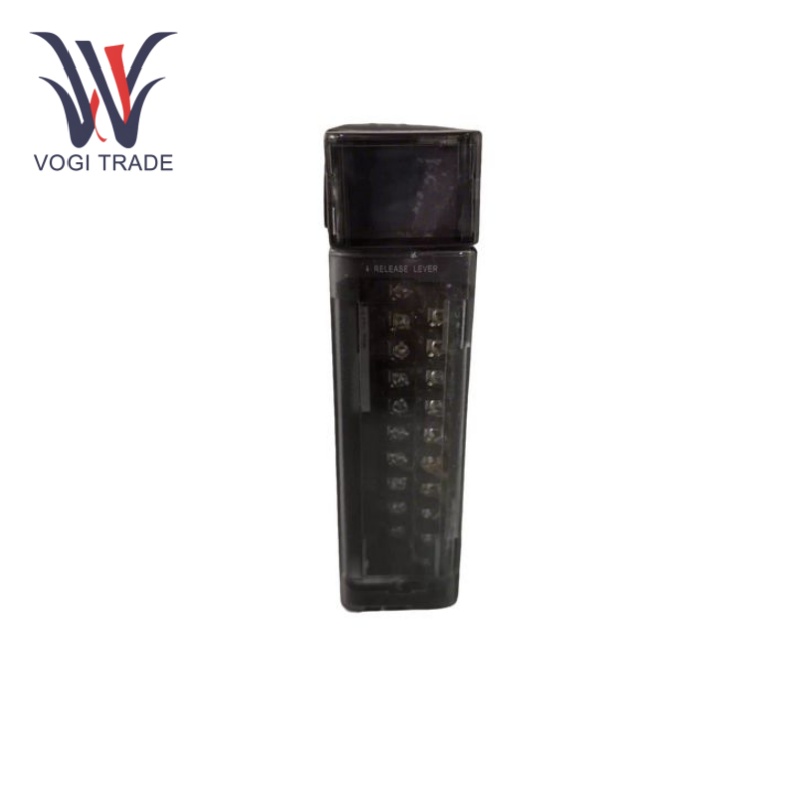

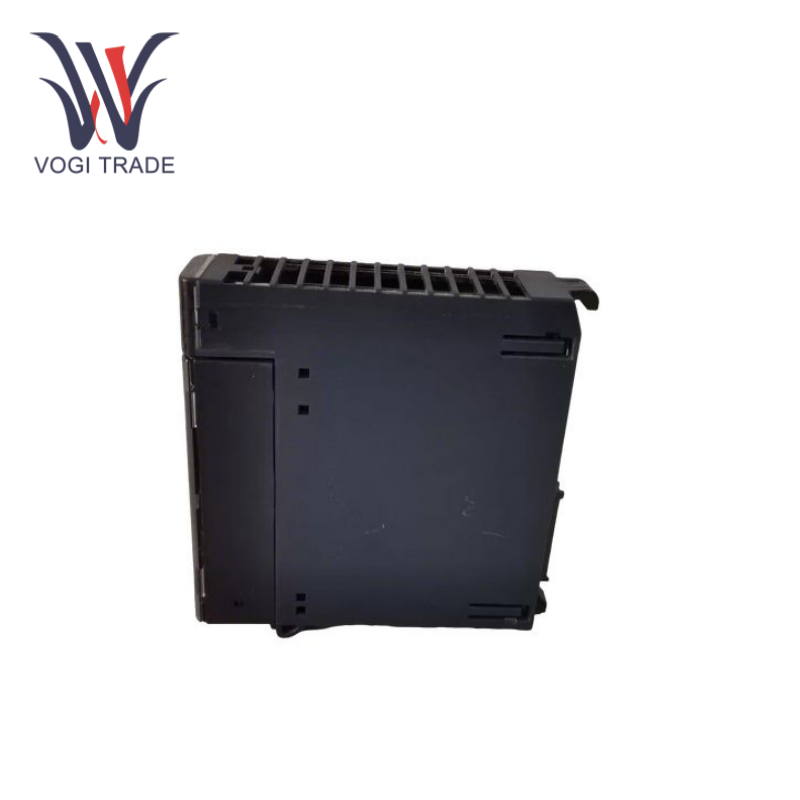

GE IC694MDL732

Parameter Teknis

Nilai Tegangan:24VDC.

Rentang Tegangan Keluaran:12 hingga 24V DC (+20%, -15%).

Arus Keluaran:0,5 A per titik, maksimum 2 per common.

Arus masuk saat ini:4,78 A selama 10 ms.

Penurunan Tegangan Keluaran:maksimal 1 V.

Kebocoran di Luar Negara Bagian: maksimum 1 mA.

Pada Waktu Respons:maksimal 2 ms.

Waktu Respons Mati:maksimal 2 ms.

Karakteristik Fungsional

Logika Positif dan Mudah Terhubung:Desain logika positif GE IC694MDL732 mudah untuk dihubungkan dan diprogram. Terdapat sambungan yang kuat antara bus daya negatif dan terminal modul, dan metode sambungannya sederhana dan jelas, serta tingkat kesalahan pengkabelan yang rendah.

Tegangan Lebar:Toleransi pada tegangan 24V DC membuatnya dapat diterapkan pada level tegangan catu daya yang berbeda pada mesin yang berbeda dalam suatu industri, yang memastikan GE IC694MDL732 bekerja dalam kondisi baik dengan kemampuan beradaptasi yang tinggi.

Kemampuan Arus Output Tinggi:Setiap titik arus keluaran maksimum adalah 0,5A, terminal umum adalah 2A, dapat menggerakkan berbagai perangkat beban daya tinggi (starter motor, solenoid, indikator, dll.) secara langsung, mengurangi relai perantara, menghemat biaya dan ruang kabel.

Kompatibel dengan baik:modul ini merupakan bagian dari seri GE Fanuc RX3i, GE IC694MDL732 memiliki kompatibilitas yang baik dengan perangkat dan modul lain dalam seri GE Fanuc RX3i, yang dapat dengan mudah diintegrasikan ke dalam sistem kontrol yang ada, dan dapat mewujudkan koneksi dan komunikasi yang lancar.

Metode Operasi

Memasang:Modul GE IC694MDL732 ditempatkan di ruang slot rak yang ditentukan pada pengontrol seri GE PACSystems RX3i, dan pastikan bahwa modul telah dimasukkan dan sambungannya kuat. Menurut diagram pengkabelan loop, sambungkan terminal keluaran modul ke perangkat beban eksternal, dan pastikan polaritas dan garis sinyal kutub positif dan negatif terhubung dengan benar.

Keluaran dan Kontrol Sinyal:Setelah memasang dan mengonfigurasi modul, modul dapat mengeluarkan sinyal kontrol ke perangkat beban eksternal. Pengontrol menghasilkan dan mengirimkan sinyal kontrol sesuai logika terprogram dan persyaratan kontrol. Perangkat lunak pemrograman dan antarmuka manusia-mesin memungkinkan pengguna untuk mengamati dan memanipulasi sinyal keluaran.

Bidang Aplikasi

Iotomatisasi industri: GE IC694MDL732  banyak digunakan untuk mengontrol pengoperasian motor, katup solenoid, katup, dll., untuk mewujudkan otomatisasi dan pengendalian proses produksi.

Sistem Tenaga:Ini banyak digunakan dalam sistem pembangkit listrik, transmisi dan distribusi, dapat mengontrol sakelar sirkuit jaringan listrik dan peralatan perlindungan relai, memastikan pengoperasian yang aman dan pengoperasian sistem tenaga yang stabil.

Otomatisasi bangunan:Dalam sistem otomasi gedung, GE IC694MDL732  dapat mengontrol pengoperasian berbagai peralatan listrik di dalam gedung (seperti elevator, AC, sistem penerangan, dll.) untuk meningkatkan efisiensi energi dan tingkat manajemen gedung.

Angkutan:Dalam industri transportasi, hal ini dapat diterapkan dalam sistem kendali kereta api, kereta bawah tanah, dan sistem transportasi cerdas untuk mengontrol pengoperasian lampu lalu lintas, sakelar sinyal, dan peralatan lainnya, serta memastikan pengoperasian sistem transportasi yang aman dan efisien.
