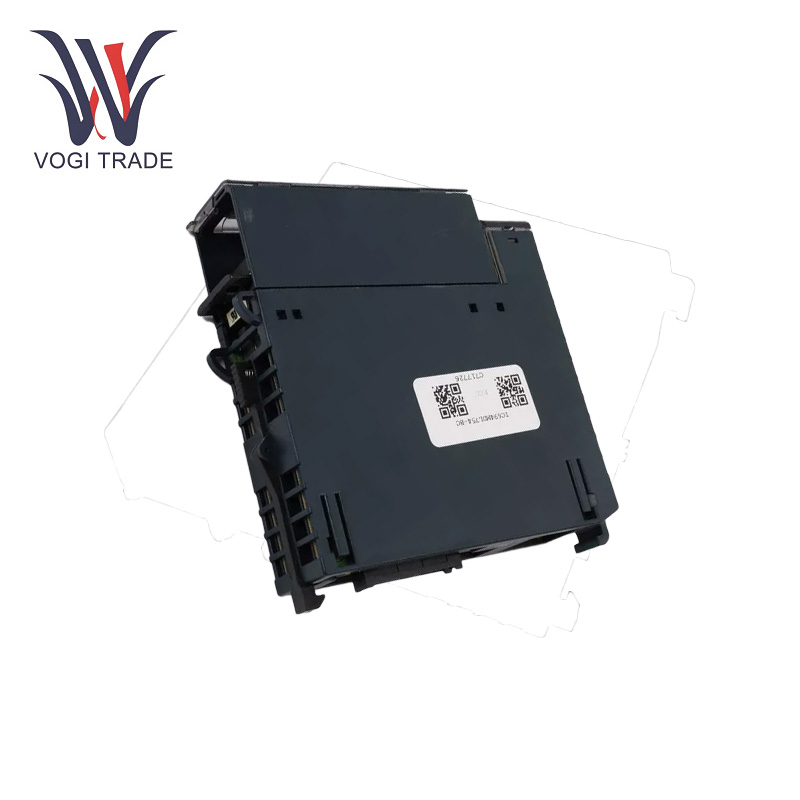

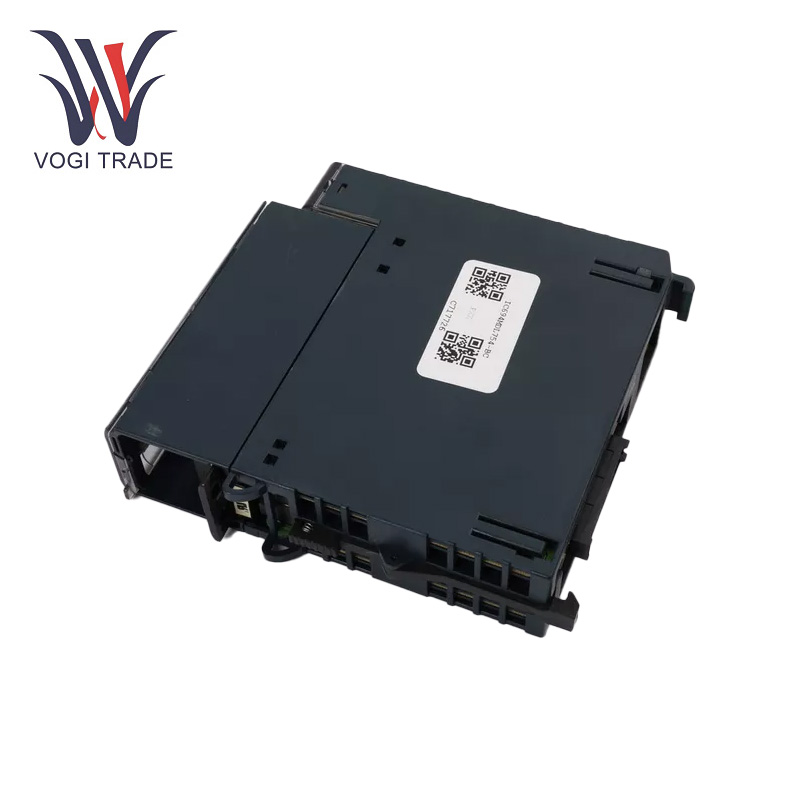

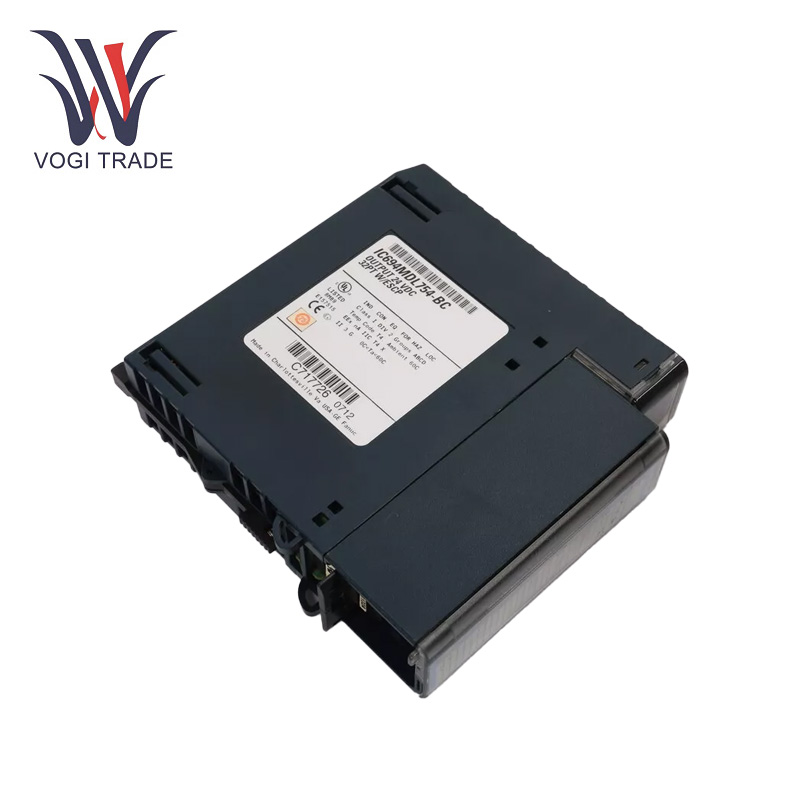

GE IC694MDL754

Parameter Operasi

Nilai Tegangan: 12/24 VDC

Rentang Tegangan Keluaran: 10,2 hingga 30 VDC

Jumlah Keluaran: 32, disusun menjadi empat kelompok terisolasi yang masing-masing terdiri dari delapan keluaran

Arus Keluaran: 0,75 Amps per titik

Konsumsi Daya: 300 mA dari bus 5V di backplane

Arus Masuk: 3 Amps selama 10 ms tanpa memicu Perlindungan Sirkuit Pendek Elektronik (ESCP)

Penurunan Tegangan Keluaran: maksimum 0,3 VDC

Arus Kebocoran Keluaran: maksimum 0,1 mA

Waktu Respons: Maksimum 0,5 ms untuk transisi ON dan OFF

Fitur Perlindungan: Perlindungan hubung singkat, arus berlebih, dan suhu berlebih dengan pemulihan otomatis

Fitur Produk

Keluaran: 32 titik keluaran terpisah

Isolasi Kelompok: GE IC694MDL754 menjadi empat kelompok terisolasi yang terdiri dari delapan titik keluaran. Desain ini memberikan fleksibilitas untuk menghubungkan perangkat pada berbagai level tegangan.

Logika Positif: Sumber keluaran yang dipilih ke dalam beban memberikan tegangan ke beban yang terhubung untuk perangkat yang memerlukan tingkat tegangan DC 

Perlindungan Sirkuit Pendek Elektronik (ESCP): :Hubungan pendek keluaran dan proteksi arus lebih Direset secara otomatis setelah kondisi kesalahan teratasi.

Perlindungan Suhu Berlebih:Menonaktifkan semua output secara otomatis setelah mendeteksi suhu kritis. Output dipulihkan ketika suhu kembali ke batas aman.

Indikator LED:Setiap keluaran memiliki LED yang sesuai untuk mencerminkan status operasionalnya. Identifikasi kesalahan dengan cepat menggunakan LED kesalahan tingkat grup.

Deteksi Kesalahan:Mendeteksi dan memberi tahu arus berlebih, korsleting, dan kondisi suhu berlebih. Umpan balik diagnostik mengenali hambatan dan membantu menghilangkannya.

Instalasi Sederhana:Rx3i racks plug-and-play desain Pemasangannya cepat, tanpa memerlukan alat khusus apa pun.

Kabel Output Fleksibel:Modul yang sama dapat dikonfigurasi untuk output 12 VDC dan 24 VDC. Dalam hal ini terminal GE IC694MDL754 menyediakan koneksi yang aman dan akses mudah selama pemeliharaan.

Catu Daya Lapangan:GE IC694MDL754 memerlukan catu daya eksternal untuk beban keluarannya (opsi tegangan harus sesuai dengan sistem), yang disebut catu daya lapangan.

Kompatibilitas Sistem: Sepenuhnya kompatibel dengan CPU PACSystems RX3i dan modul I/O  RX3i tambahan.

Penggunaan Beraneka Ragam: GE IC694MDL754 Dapat menangani berbagai tugas otomasi industri, seperti mengendalikan aktuator, relai, solenoid, dan indikator.

Instalasi

Kompatibilitas Slotnya: Modul GE IC694MDL754 dapat dipasang di slot I/O mana pun dalam sistem RX3i. Pastikan sistem dimatikan sebelum pemasangan untuk mencegah bahaya listrik.

Pengkabelan: Keempat grup terisolasi dapat dihubungkan ke beban berbeda. Misalnya, tiga dari empat grup dapat menyalakan beban 12 VDC dan grup keempat dapat memberi daya pada beban 24 VDC. Kelompok-kelompoknya harus menjaga isolasi satu sama lain.

Catu Daya Lapangan: Beban keluaran memerlukan catu daya eksternal dalam kisaran +12 VDC hingga +30 VDC. Berhati-hatilah agar peringkat catu daya memadai untuk mensuplai arus beban total.

Pembumian: Keamanan dan kekebalan kebisingan bergantung pada landasan yang tepat.

Rentang aplikasi

MmanufakturSistem: Aktuator, relai, dan kontrol indikator.

Otomatisasi Proses: Kontrol katup, pompa, dan elemen kontrol proses lainnya.

Mobilpenanganan material yang tidak menyenangkan: Konveyor, penyortir dan penyimpanan otomatis.

Otomasi Gedung: Integrasi dengan pencahayaan, HVAC, dan sistem keamanan

Pemecahan masalah

Keluaran Tidak Merespons: Periksa apakah catu daya eksternal Anda berada dalam rentang voltase yang ditentukan, dan sambungannya tersambung. Pastikan tidak ada sekring yang putus atau pemutus arus yang putus pada kabel lapangan.

Kesalahan Arus Berlebih: Ketika titik keluaran memasuki kondisi gangguan karena arus berlebih, periksa beban yang terhubung apakah ada arus pendek atau arus berlebih. Setelah kondisi kesalahan teratasi, ESCP modul akan secara otomatis mencoba melakukan reset.

Peringatan Suhu Berlebih: Pastikan terdapat cukup aliran udara di sekitar modul, dan tidak ada sumber panas eksternal yang menyebabkan modul menjadi terlalu panas. Setelah dingin hingga suhu aman, modul akan melanjutkan pengoperasian normal.

LED Status: Menerapkan LED status modul sebagai indikator diagnostik untuk kondisi kesalahan.
