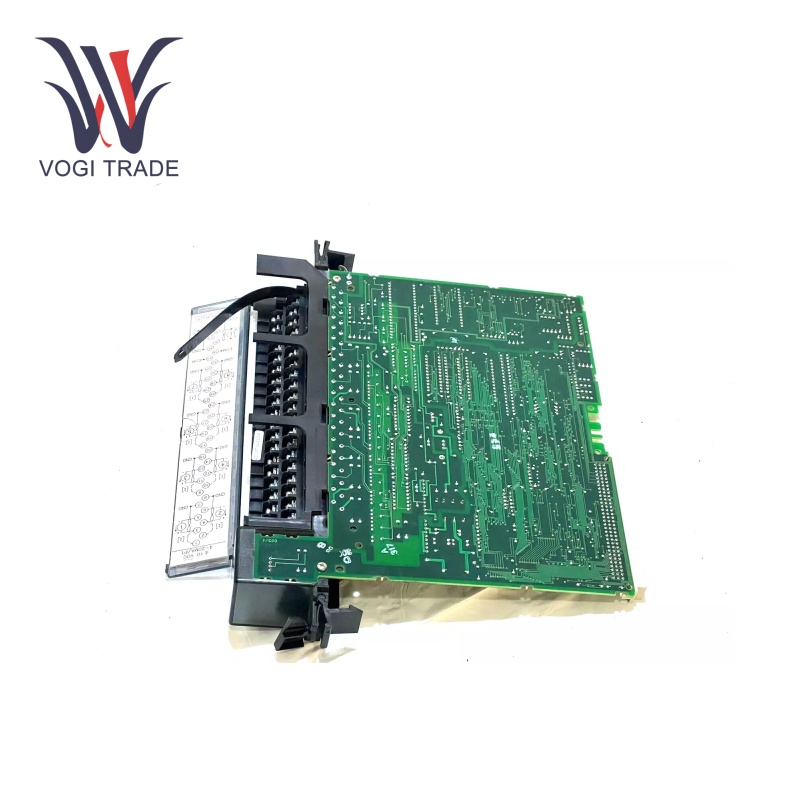

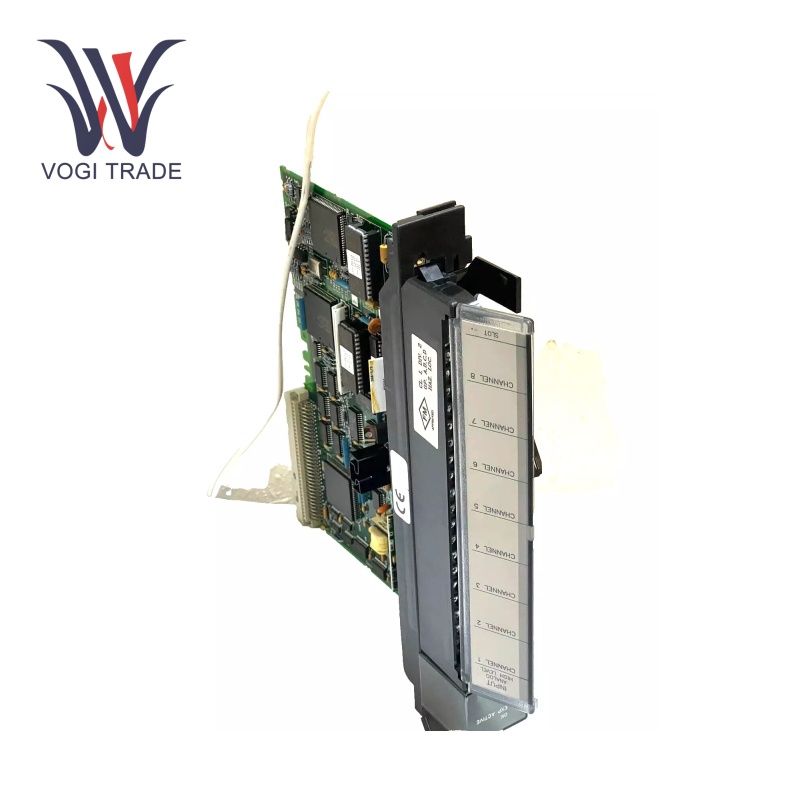

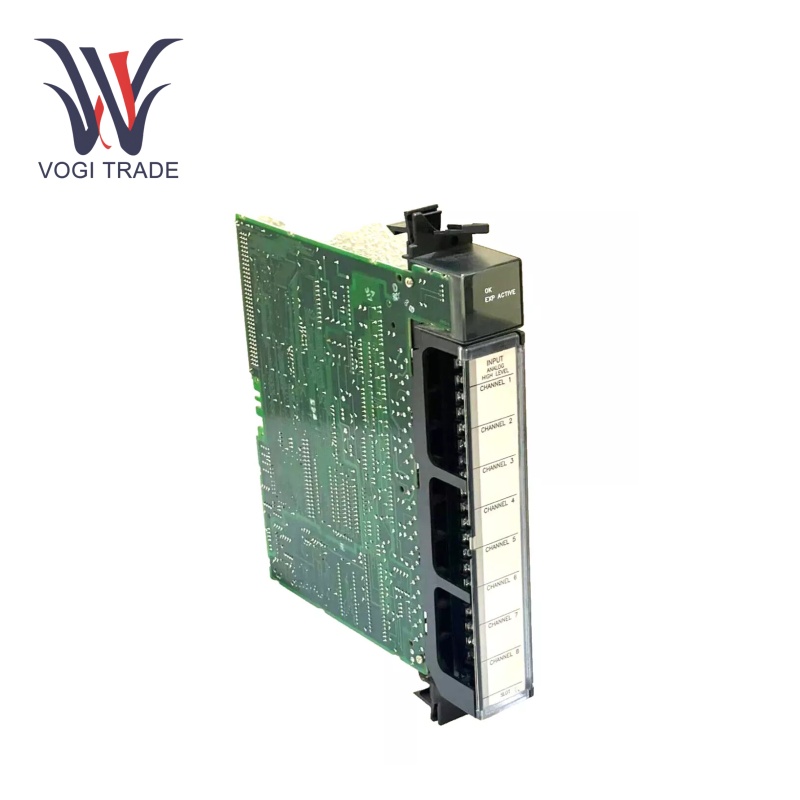

GE IC697ALG230

Parameter operasi

Saluran input: 8 input diferensial, masing -masing dapat dikonfigurasi untuk tegangan atau sinyal arus.

Tegangan input: ± 10 v

Arus input: 4 adalah 20 ma

Resolusi: 14-bit, memastikan konversi sinyal presisi tinggi.

Tingkat Pembaruan: Sekitar 2,4 hingga 2,8 milidetik, memungkinkan untuk akuisisi data yang cepat.

Waktu konversi: 10ms per saluran

Tegangan isolasi: 1500Vac antara bidang dan logika

Suhu operasi: 0 ° C hingga 60 ° C

Kelembaban: 5% hingga 95% non-kondensasi

Fitur Produk

Analog ke konversi digital: GE IC697ALG230 terutama digunakan untuk mengonversi sinyal input analog ke representasi digital. Nilai -nilai digunakan untuk mengalahkan CPU dari pengontrol logika yang dapat diprogram atau pengontrol lain yang mengakses input analog melalui backplane VME. Proses konversi ini sangat penting untuk sistem kontrol industri, di mana sebagian besar algoritma kontrol dan operasi logika diimplementasikan pada data digital.

Konfigurasi Saluran Input: 8 saluran input diferensial, dengan fleksibilitas ini, pengguna dapat melampirkan berbagai jenis sensor ke modul yang sama berdasarkan kebutuhan aplikasi.

Perlindungan tegangan berlebih: Setiap input dilindungi untuk kondisi tegangan berlebih sementara. Perlindungan ini diperlukan dalam pengaturan industri, di mana kebisingan listrik, lonjakan listrik, atau sensor yang buruk dapat menyebabkan peristiwa tegangan berlebih. Perlindungan tegangan berlebih di GE IC697ALG230 membantu dalam mencegah kerusakan karena tegangan tinggi dan overheating.

Referensi I/O Pengguna yang Dapat Dikonfigurasi: Referensi I/O adalah pengguna - dapat dikonfigurasi, menghilangkan kebutuhan untuk jumper atau sakelar DIP.  GE IC697ALG230 menyederhanakan proses konfigurasi, memungkinkan pengguna untuk menyesuaikan modul agar sesuai dengan kebutuhan spesifik aplikasi mereka. Modul ini dilengkapi dengan fungsi konfigurasi dari perangkat lunak MS DOS atau Windows, ia menyediakan antarmuka yang ramah pengguna untuk mengatur modul.

Konversi sinyal: Tegangan analog sakelar atau input arus ini ke dalam informasi yang diakui untuk pemrosesan PLC.

Konfigurasi saluran individual: Mengatur untuk tegangan atau arus dengan skala khusus untuk aplikasi yang berbeda.

Instalasi

Pemasangan:GE IC697Alg230 adalah sasis yang dapat digunakan untuk digunakan di PLC.FRame yang sesuai. Ini memiliki mekanisme yang memungkinkan kunci mekanis untuk memastikan bahwa perangkat diganti dengan benar dan sejajar dengan benar di dalam sasis. Ini mencegah modul dari dipasang secara tidak benar, yang dapat menyebabkan koneksi listrik tidak berfungsi dengan baik atau merusak modul.

TerminalPapan:Di sinilah kabel lapangan berakhir ke papan terminal yang dapat dilepas. Ini, membuat koneksi dan pemutusan cepat mudah untuk sensor dan perangkat keras eksternal lainnya. Semua papan terminal sepenuhnya ditandai untuk identifikasi saluran input yang mudah.

Koneksi Backplane: Terhubung ke Backplane VME memastikan bahwa ketika modul terhubung ke backplane, ada koneksi yang kuat dan modul tersebut duduk untuk mencegah koneksi listrik yang terputus -putus.

Rentang aplikasi

Kontrol proses: Contoh kontrol proses yang mencakup pemantauan dan pengendalian suhu, tekanan, aliran, dll.

Sistem Akuisisi Data: Mengumpulkan dan mendigitalkan informasi analog dari berbagai detektor untuk pemeriksaan dan pemantauan.

Otomatisasi Industri: GE IC697ALG230 terintegrasi dengan mesin dan peralatan pabrik yang secara otomatis mengontrol dan mengoperasikan proses pabrik.

Pemecahan masalah

Tidak ada sinyal atau pembacaan yang salah:Periksa apakah sinyal input berada dalam rentang yang dikonfigurasi. Cari terminasi yang tidak tepat atau longgar di koneksi kabel. Pastikan juga sumber sinyal input OK.

Kegagalan saluran: Periksa LED status saluran yang terpengaruh. Jika LED tidak menyala, saluran mungkin buruk. Periksa pengaturan saluran pada aplikasi pemrograman PLC. Jika masalah berlanjut, ganti modul.

Sinyalelektrik noise atau interferensi: Pastikan untuk mendarat dan melindungi kabel yang membawa sinyal analog. Untuk sinyal saat ini, gunakan kabel twisted-pair karena kebisingan berkurang. Cari sumber gangguan terdekat di medan elektromagnetik dan pindahkan kabel sesuai kebutuhan.

Modul tidak dikenali oleh plc: Verifikasi bahwa modul tersebut duduk dengan benar di rak. Modul tidak dikenali oleh koneksi plc backplane dan Rack bertenaga. Komunikasi ulang parameter temodul dalam perangkat lunak pemrograman PLC.

Suhu berlebih:Verifikasi bahwa modul beroperasi dalam kisaran suhu yang ditentukan. Pastikan ada pendinginan dan aliran udara yang cukup di sekitar rak PLC.
