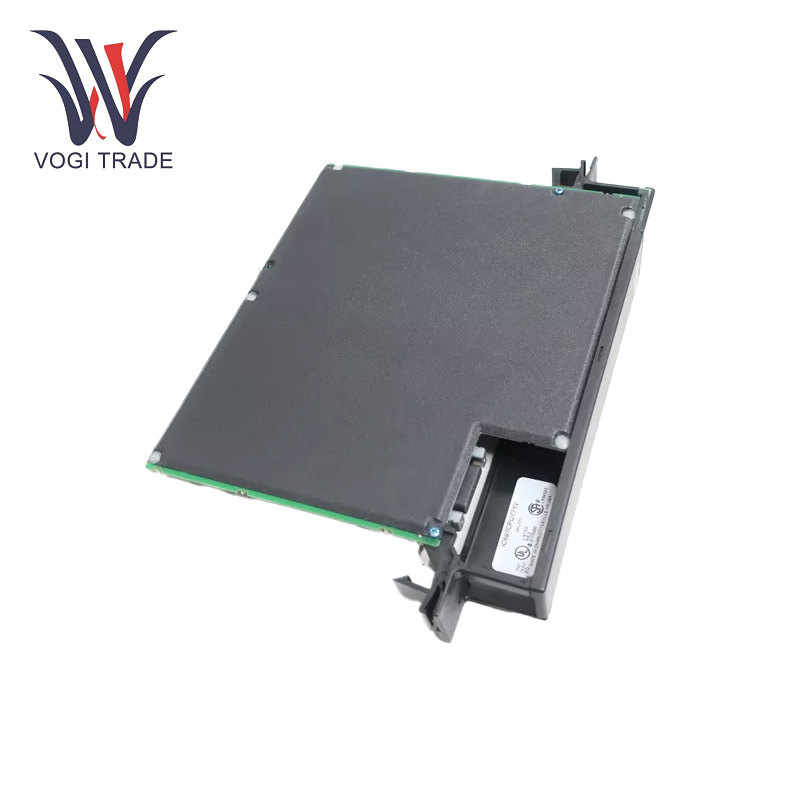

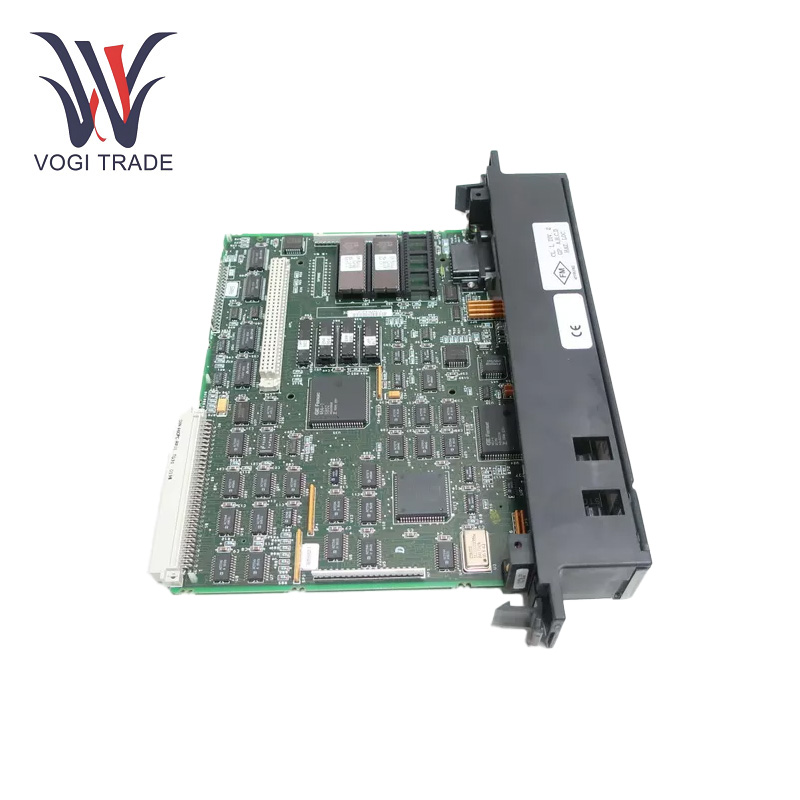

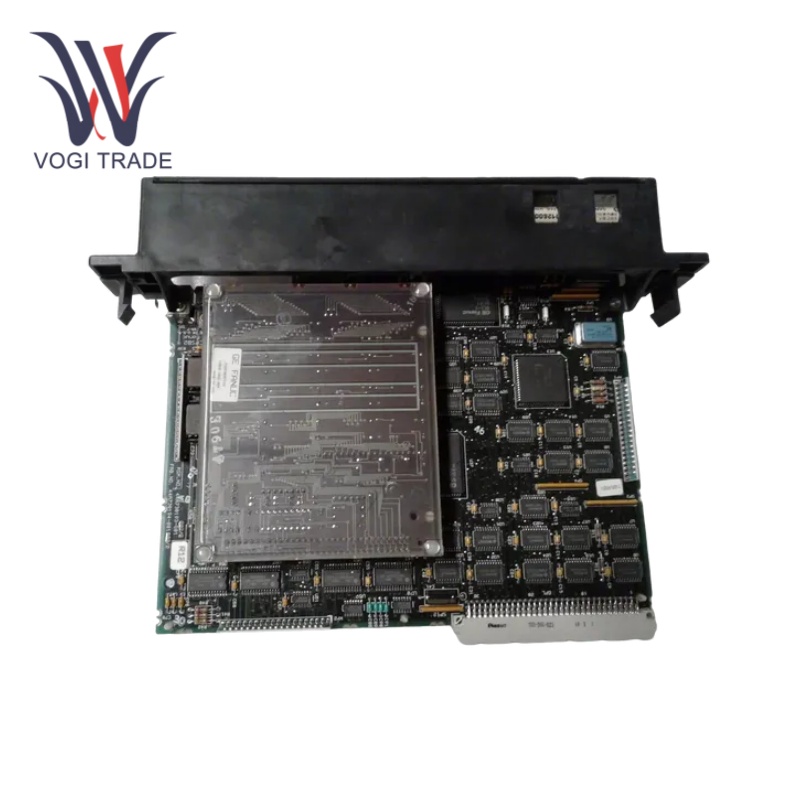

GE IC697CPU771

Parameter Operasi

Persyaratan Tegangan:CPU mengambil daya dari bus backplane 5V pada rak Seri 90-70.

Konsumsi Daya: 1,1 Amps pada 5V DC.

Kapasitas I/O Digital:Mendukung hingga 2.048 (2K) titik I/O digital dalam kombinasi apa pun.

Kapasitas I/O Analog:Menangani hingga 8.000 (8K) titik I/O analog untuk kontrol proses dan aplikasi pemantauan.

Perlindungan Lingkungan:Dirancang untuk keperluan industri, dengan ketahanan tinggi terhadap debu dan kontaminan lainnya di lingkungan terkendali.

Cadangan Baterai CMOS: Mempertahankan memori selama listrik padam.

Diagnostik Kesalahan Otomatis: Melindungi dari kesalahan runtime dan memberikan umpan balik status untuk pemecahan masalah.

Mikroprosesor:12 MHz 80C186 untuk pemrosesan yang cepat dan efisien.

Persyaratan Memori:Membutuhkan papan ekspansi untuk program pengguna dan penyimpanan data.

Memori Maksimum: Kapasitas memori hingga 512 KB untuk aplikasi ekstensif.

Kecepatan Eksekusi Instruksi: Menjalankan instruksi logika Boolean dalam 0,4 mikrodetik, memungkinkan pengambilan keputusan dengan cepat.

Pelabuhan Seri: Satu port RS-232 untuk pemrograman dan komunikasi. Kompatibel dengan berbagai modul opsi cerdas, termasuk antarmuka LAN dan modul koprosesor.

Modularitas:Kompatibel dengan modul I/O pengontrol diskrit, analog, dan bus, memungkinkan desain sistem yang fleksibel.

LED diagnostik:Menyediakan status visual modul, termasuk status daya dan operasional.

Fitur Produk

Sangat komunikatifkemampuan asi: Dibangun dengan beberapa port komunikasi, seperti Ethernet dan port serial termasuk RS232/RS485. Inilah sebabnya mengapa perangkat ini dapat berinteraksi secara mulus dengan perangkat lain di seluruh jaringan industri, memfasilitasi pertukaran data dan kontrol terkoordinasi. GE IC697CPU771 dapat berinteraksi dengan PLC, HMI, dan perangkat cerdas lainnya.

Pemrograman Fleksibel: Bekerja dengan ratusan bahasa pemrograman, dapat menyesuaikan dengan berbagai kebutuhan aplikasi. Logika tangga, teks terstruktur, atau diagram blok fungsi dapat digunakan oleh para insinyur untuk membuat program kontrol khusus. Hal ini memungkinkan pengguna untuk mengonfigurasi strategi otomatisasi yang kompleks.

Fungsi Diagnostik dan Pemantauan: Alat diagnostik terintegrasi terus memantau kesehatan unit. GE IC697CPU771 juga dapat mendeteksi kesalahan seperti panas berlebih, memori, dan kesalahan komunikasi. Fitur umum lainnya adalah lampu indikator LED yang memberi tahu Anda secara visual apa yang terjadi dalam pengoperasian — dan ini sangat membantu dalam mendiagnosis sebagian besar masalah.

Instalasi

Persiapan:Alihkan saklar kontrol pada CPU ke kontrol tiga posisi yang diatur ke 'STOP'

Papan ekspansi memori: Tambahkan papan ekspansi memori ke CPU yang menyediakan ruang penyimpanan yang cukup bagi pengguna untuk program dan data pengguna.

Pemasangan Baterai: masukkan baterai CMOS ke salah satu slot baterai yang ditentukan untuk menyimpan memori selama listrik mati.

Pemasangan:Masukkan modul CPU ke dalam slot salah satu rak PLC, pastikan tersambung dengan aman.

Penyalaan:Kembalikan daya ke rak.

Rentang Aplikasi

Sektor Manufaktur:Pemain penting dalam jalur produksi otomatis di pabrik. GE IC697CPU771 mengoperasikan peralatan, termasuk ban berjalan, lengan robot dan pusat permesinan. Ini meningkatkan produktivitas dan kontrol kualitas dengan mengoordinasikan pergerakan perangkat ini.

Kontrol Proses: Manajemen proses dalam proses kompleks di bidang Kimia, Farmasi, dan Pengolahan Makanan. GE IC697CPU771 mengontrol suhu, tekanan, laju aliran, dan parameter penting lainnya. Hal ini untuk memastikan proses produksi tetap konsisten dan aman.

Pembangkitan dan Distribusi Tenaga Listrik: Pada pembangkit listrik, GE IC697CPU771 digunakan untuk mengontrol generator, switchgear, dan sistem distribusi. Hal ini juga membantu listrik tetap stabil dan terhubung kembali ke jaringan listrik secara andal untuk memberikan perlindungan maksimal terhadap putusnya aliran listrik atau fluktuasi yang tidak merata.

Pemecahan masalah

Masalah Permulaan: modul tidak menyala, periksa sambungan catu daya terlebih dahulu. Periksa tegangan yang benar, dan apakah ada kabel yang longgar. Periksa sekring jika ada. Dengan asumsi catu daya baik, selanjutnya periksa versi bootloader dan firmware. Versi yang salah terkadang menyebabkan kegagalan startup.

Kegagalan Komunikasi: Langkah pertama yang harus diambil jika terjadi kegagalan komunikasi adalah memeriksa sambungan kabel. Periksa apakah sudah terpasang erat dan tidak rusak. Jalankan perangkat lunak diagnostik port komunikasi. Jika portnya terlihat bagus, periksa pengaturan jaringan. Alamat IP, subnet mask, atau gateway yang tidak cocok dapat menghalangi komunikasi.

Kesalahan Program: Hal ini disebabkan kesalahan pemrograman tidak aktif, artinya modul tidak berfungsi dengan baik selama pengoperasian. Gunakan alat debugging yang diberikan untuk mengikuti jalur program. Waspadai logika yang salah, penetapan nilai yang salah, pelanggaran akses memori, dll. Seringkali, memperbaiki kesalahan ini akan memperbaiki perilaku abnormal.
